Автоматический выключатель ИЭК ВА47-29 3Р 2А 4,5кА характеристика D (автомат электрический)

Артикул:

MVA20-3-002-D

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 2 A

2 A3 A 4 A 5 A 6 A 10 A 13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A

Количество модулей — 3

1 23

Электрический модульный трехполюсный автомат ИЕК ВА47-29 2 Ампера характеристика D

Ключевые характеристики

БрендIEK

Номинальный ток2 A

Количество полюсов3

Характеристика срабатывания кривая токаD

Отключающая способность4.5 кА

Количество модулей3

Все характеристики ›

Описание

Электрический модульный трехполюсный автомат ИЕК ВА47-29 2 Ампера характеристика D MVA20-3-002-D

Назначение и область применения выключателя автоматического IEK

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

электроприборы, освещение – выключатели с характеристикой В,

двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,

двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. 200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.

Автоматические выключатели ВА47-29 соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003

Характеристики электрического автомата MVA20-3-002-D

Номинальное напряжение частотой 50 Гц - 230/400В

Номинальный ток In - 2A

Номинальная отключающая способность - 4500А

Напряжение постоянного тока - 48В/полюс

Характеристики срабатывания электромагнитного расцепителя - D

Число полюсов - 3

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Электрическая износостойкость - не менее 6000 циклов В-О

Механическая износостойкость - не менее 20000 циклов В-О

Максимальное сечение присоединяемых проводов - 25мм²

Наличие драгоценных металлов (серебро) - 0,3-0,5г/полюс

Масса 1 полюса - 0,1кг

Диапазон рабочих температур - от -40°С до +50°С

Индикатор положения контактов (на лицевой панели) - есть

Возможность присоединения к контактным зажимам соединительных шин - PIN(штырь),FORK(вилка)

Характеристики

Бренд	IEK
Номинальный ток	2 A
Количество полюсов	3
Характеристика срабатывания кривая тока	D
Отключающая способность	4.5 кА
Количество модулей	3

Классификация ETIM

ETIM

Общ. количество полюсов3

Номин. ток2 А

Характеристика срабатывания (кривая тока)D

Номин. отключающая способность по EN 608984.5 кА

Одновременное отключение нейтрали (N)Да

Номин. (расчетное) напряжение400 В

Количество защищенных полюсов3

Модульная ширина (общ. кол-во модульных расстояний)3

Частота50 Гц

Тип напряженияПеременный ток (AC)/Постоянный ток (DC)

Глубина установочная (встраив.)73.6 мм

Степень защиты (IP)IP20

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

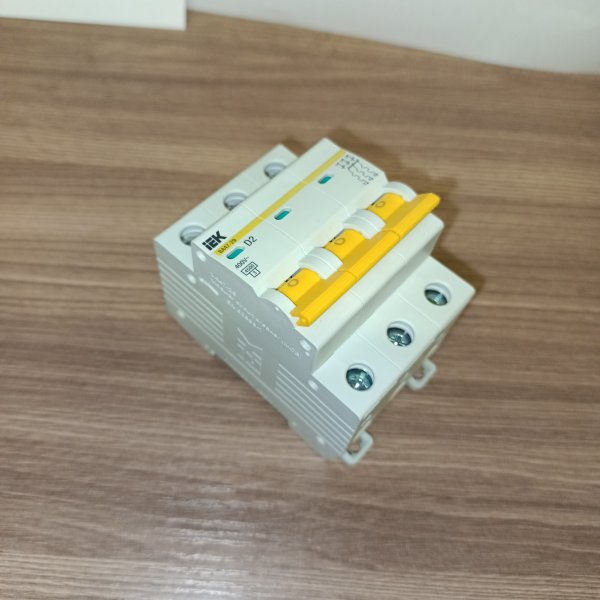

MVA20-3-002-D Автоматический выключатель ИЭК ВА47-29 3Р 2А 4,5кА характеристика D (автомат электрический) фото 1

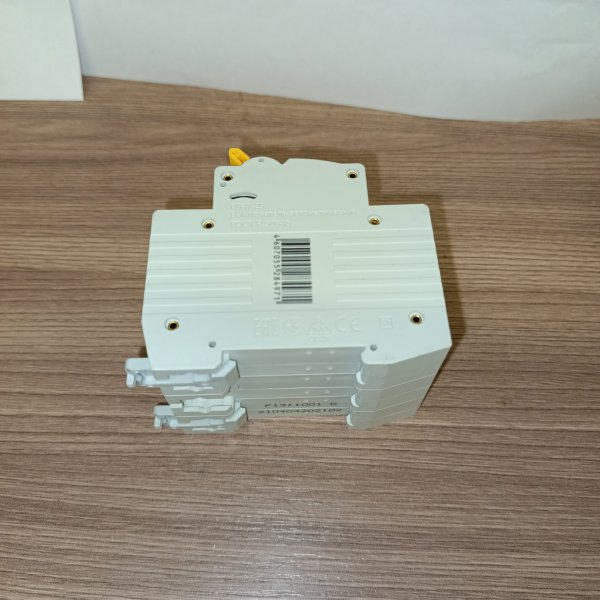

MVA20-3-002-D Автоматический выключатель ИЭК ВА47-29 3Р 2А 4,5кА характеристика D (автомат электрический) фото 2

MVA20-3-002-D Автоматический выключатель ИЭК ВА47-29 3Р 2А 4,5кА характеристика D (автомат электрический) фото 3
