Двухполюсный выключатель нагрузки 1-фазный IEK ВН-32 100 ампер на дин-рейку

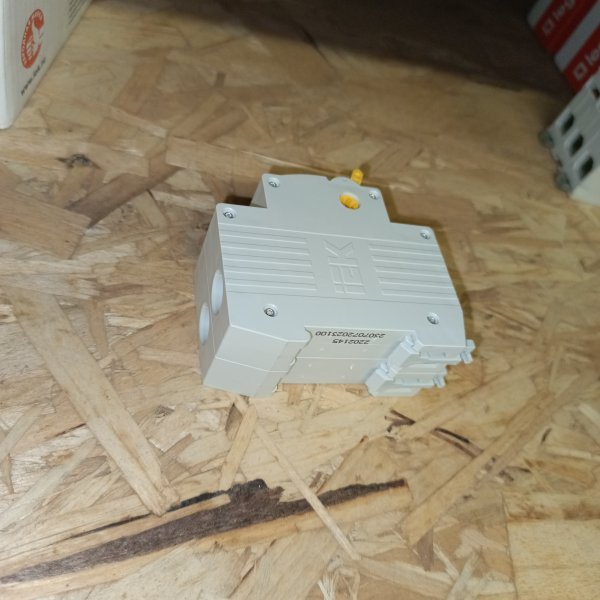

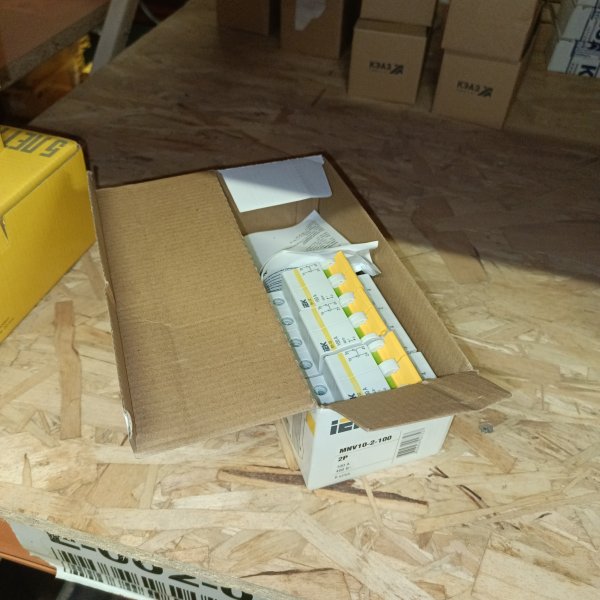

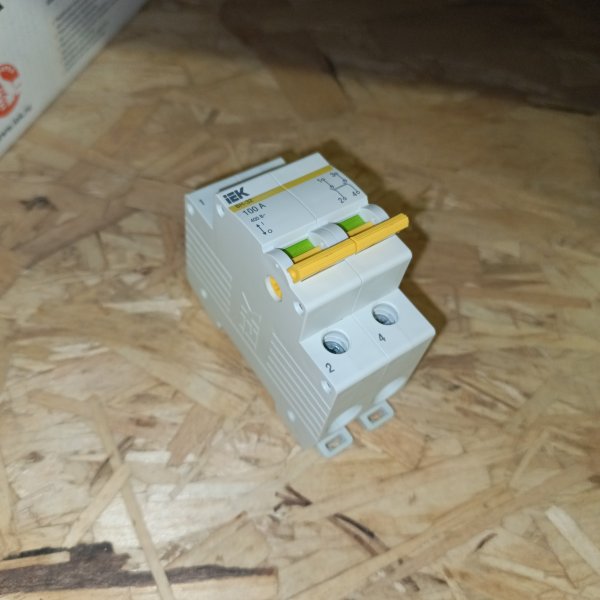

Двухполюсный выключатель нагрузки 1-фазный IEK ВН-32 100 ампер на дин-рейку MNV10-2-100
Описание выключателя нагрузки ИЕК
Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.
Выключатели нагрузки ВН-32 соответствуют стандартам ГОСТ Р 50030.3-99, ТУ 02 АГИЕ.642416.020.
Характеристики рубильника MNV10-1-100
| Бренд | IEK |
| Номинальный ток | 100 A |
| Количество полюсов | 2 |
| Количество модулей | 2 |
Выключатель/переключатель модульный для распределительного щита EC001545
Выключатель нагрузки ВН-32 100А/2П IEK MNV10-2-100
Тип устройства: рубильник, выключатель нагрузки, выключатель разъединитель
Тип установки: модульный, на дин-рейку, на DIN-рейку
Если в щите нужен простой и понятный разъединитель, который честно отрабатывает включение и отключение линии под нагрузкой, модульный рубильник IEK ВН-32 на 100 А — как раз из этой серии. Это не «автомат», а выключатель нагрузки: его берут там, где важно быстро и наглядно обесточить участок.
В быту и на небольших коммерческих объектах такой рубильник ставят в вводных и распределительных щитах: для отключения отдельной группы, щита целиком или конкретного потребителя перед обслуживанием. Он хорошо подходит в качестве ручного вводного отключения в однофазной сети, когда нужно разорвать сразу оба проводника (обычно фазу и ноль), чтобы без сюрпризов работать в линии. Часто его используют рядом со счетчиком, после вводного автомата или перед нагрузкой, которую периодически нужно отключать вручную.
Ключевые характеристики:
- Модель: IEK ВН-32
- Артикул: MNV10-2-100
- Номинальный ток: 100 А
- 2 полюса (2P)
- Однофазное применение
- Исполнение: модульное, для установки в щит
Практика и удобство в эксплуатации. Модульный формат — это когда устройство встает на стандартную рейку в ряд с автоматами и УЗО, без «колхоза» и лишних переходников. Двухполюсное отключение удобно тем, что линия действительно становится обесточенной целиком: меньше шансов нарваться на «живой» ноль при ошибках в разводке или при обратных наводках от соседних цепей. Для обслуживания, замены оборудования или поиска неисправностей это сильно упрощает жизнь.
Как работает и что именно делает. Рубильник размыкает цепь механически — по команде рукоятки. Он рассчитан на коммутацию нагрузки, то есть им можно штатно включать и выключать питание, когда потребитель подключен. При этом важно понимать: защита от короткого замыкания и перегрузки — это задача автоматического выключателя, а не выключателя нагрузки. В нормальной схеме рубильник работает парой с автоматом: автомат защищает, рубильник дает удобное ручное отключение.
Почему его берут. За понятную логику применения: нужно надежно разорвать линию — разорвали, без сложных режимов и «электроники». Плюс ценят двухполюсное отключение и аккуратную интеграцию в модульный щит, когда все в одном стиле и обслуживается без лишних операций.
Рекомендации по применению. Ставьте рубильник в щите так, чтобы к нему был быстрый доступ — это именно «оперативное» отключение. Если линия потенциально дает высокие токи КЗ, не забывайте про правильно подобранный вводной/линейный автомат и корректное сечение проводников под 100 А. Подключение выполняйте на обесточенной линии, с обязательной протяжкой клемм после монтажа и контрольной проверкой нагрева под нагрузкой в первые дни работы.
