Трехфазный счетчик электрической энергии Меркурий на 380 Вольт с PLC модемом
Описание

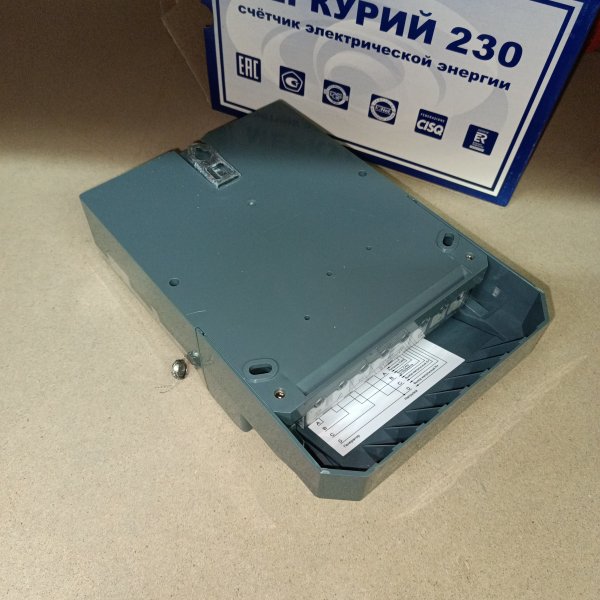

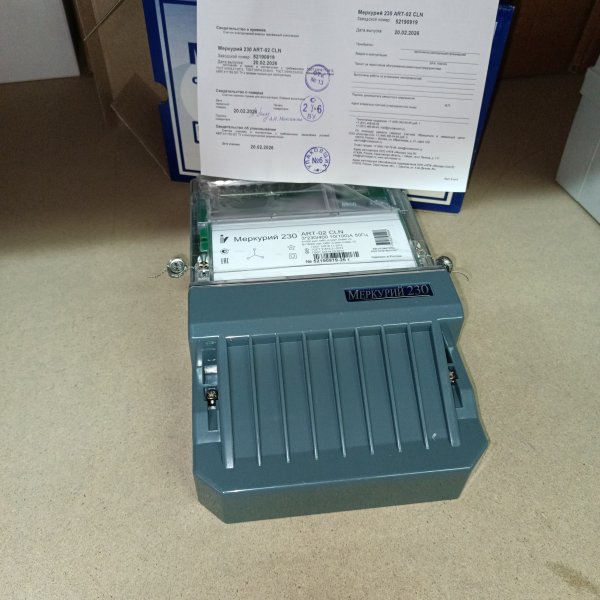

Трехфазный счетчик электрической энергии Меркурий на 380 Вольт с PLC модемом 230ART02СLN
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Функциональные возможности электросчетчика Меркурий 230 ART-02 СLN:
- Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- всего от сброса показаний;
- за текущие сутки и на начало суток;
- за предыдущие сутки и на начало суток;
- за текущий месяц и на начало месяца;
- за каждый из 11 предыдущих месяцев и на начало месяцев;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
- Измерение следующих параметров электросети:
- мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями;
- частоты сети;
- коэффициентов мощности по каждой фазе и по сумме фаз;
- Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема PLC;
|
| XX | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении | |
| активной энергии | реактивной энергии | ||||
| 00 | 3*57,7(100) | 5 | 7,5 | 0,5S | 1,0 |
| 01 | 3*230(400) | 5 | 60 | 1,0 | 2,0 |
| 02 | 3*230(400) | 10 | 100 | 1,0 | 2,0 |
| 03 | 3*230(400) | 5 | 7,5 | 0,5S | 1,0 |
- C - интерфейс CAN
- R - интерфейс RS485
- I - Инфракрасный порт
- L - модем PLC
- G - модем GSM
Отсутствие символа в наименовании счётчика означает отсутствие соответствующей функции.
Характеристики
| Бренд | Инкотекс |
| Напряжение | 400В (3 фазы) |
| Кол-во тарифов | Многотарифный |
| Тип подключения | Прямого |
| Номинальный ток | 10-100 А |
| Тип дисплея | Жидкокристаллический |
| Допфункция | CAN |
| Допфункция | PLC |
| Тип установки | На монтажную плату |
| Тип измеряемой энергии | Активная и реактивная мощность |
| Класс точности | 1/2 |
Обзор от AI
Меркурий-230 ART-02СLN — тот самый «рабочий» трехфазный счетчик, который ставят, когда нужно не просто считать киловатты, а нормально вести учет по тарифам и без лишних вопросов со стороны сетевой организации. Серия давно на слуху у монтажников: логика понятная, показания читаются быстро, а по связи есть варианты для автоматизации.
На практике его берут для коммерческого и технического учета в вводных щитах частных домов с трехфазным вводом, в небольших производственных помещениях, на складах, в офисных зданиях и на объектах, где уже есть или планируется сбор показаний дистанционно. Особенно уместен там, где тарифы «день/ночь» реально дают экономию, и важно фиксировать потребление по зонам времени, а не одной общей цифрой.
По ключевым параметрам здесь все по делу:
- Трехфазная сеть 230/400 В — стандартный вариант для большинства вводов 0,4 кВ.
- Ток 10–100 А — рассчитан на прямое включение, без трансформаторов тока в типовых задачах этой мощности.
- Многотарифный учет — поддерживает работу по тарифным зонам (актуально при официально настроенном расписании тарифов).
- ЖКИ-дисплей — показания и режимы отображаются на экране, удобно при приемке и проверках.
- Интерфейсы CAN и PLC-I — варианты обмена данными для систем АСКУЭ/диспетчеризации, когда нужен не «обход с блокнотом», а сбор по каналу связи.
Что в нем практичного, если смотреть глазами монтажника и эксплуатационщика. Во-первых, многотарифность — это не «фишка», а реальная возможность разнести потребление по времени и прозрачно показать, сколько ушло днем, ночью и по другим зонам, если они применяются. Во-вторых, наличие CAN и PLC-I часто решает вопрос по интеграции в существующую инфраструктуру: где-то удобнее тянуть линию под CAN, а где-то проще использовать PLC по силовым проводам (когда прокладка связи проблемная). ЖКИ-дисплей читаемый: для контрольного снятия показаний, сверки при опломбировке и диагностики на месте это важнее, чем кажется на бумаге.
Как он считает и что именно контролирует. Счетчик измеряет параметры трехфазной сети и ведет учет электроэнергии по заданным тарифным зонам. Никакой магии: есть накопление показаний, разделение по тарифам, фиксация данных для последующей выгрузки через интерфейсы связи. При корректной схеме подключения и нормальном состоянии сети это дает стабильный учет без «скачущих» цифр и спорных ситуаций при проверках. Для объектов с нагрузкой, которая заметно меняется в течение суток, многотарифный учет особенно наглядный.
Почему его берут на объекты. Обычно выбирают за понятную эксплуатацию: показания считываются быстро, режимы интуитивны, а по подключению и настройкам устройство привычное для большинства специалистов. Плюс, возможности по связи позволяют не упираться в ручной съем: если есть задача автоматизации учета, этот счетчик проще вписать в систему, чем модели без интерфейсов.
Рекомендации по применению. Перед установкой проверьте, что вам действительно нужен прямой учет до 100 А и именно трехфазное исполнение 230/400 В. Многотарифность имеет смысл только при корректно настроенном тарифном расписании и наличии оснований для его применения. Если планируется дистанционный сбор данных, заранее продумайте, какой канал связи будет использоваться (CAN или PLC-I), и как он будет физически организован в щите и по объекту. Монтаж и пломбировка — по требованиям вашей сетевой/сбытовой организации; по опыту, лучше сразу согласовать схему и место установки, чтобы потом не переделывать щит.

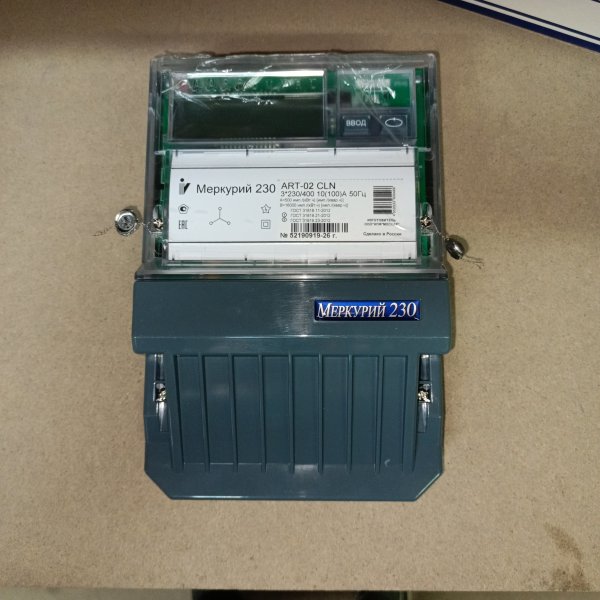

Электросчетчик: Меркурий-230 ART-02СLN (Инкотекс)
Артикул производителя: 230ART02СLN
