Однофазный выключатель дифференциального тока ЭКФ 30мА тип А, номинальный ток 63 Ампера
Описание

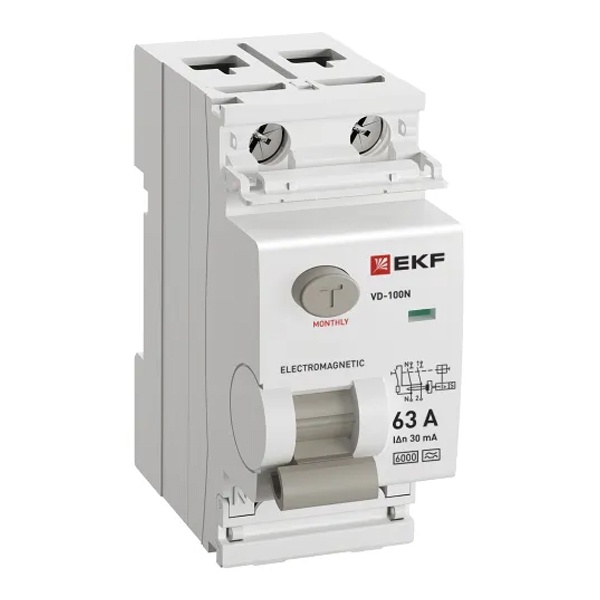

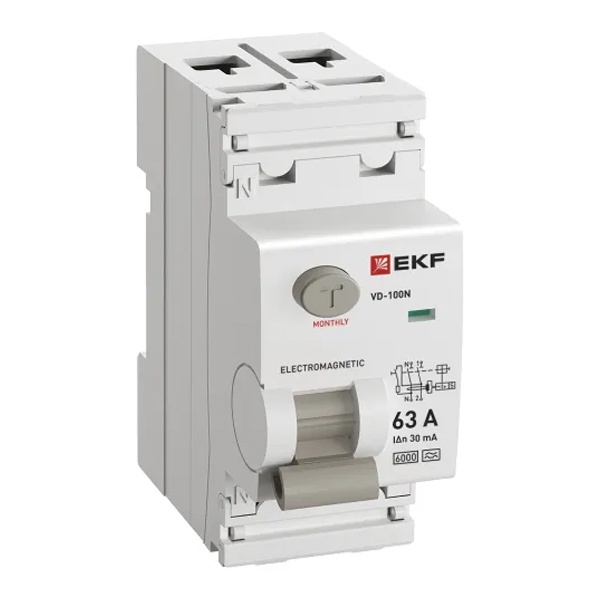

Однофазный выключатель дифференциального тока ЭКФ 30мА тип А, номинальный ток 63 Ампера E1026MA6330
Устройство защитного отключения (ВДТ) ВД-100N PROXIMA EKF применяется в однофазных и трёхфазных электрических сетях переменного тока с номинальным напряжением 230/400 В и частотой 50 Гц.
Устройство выполняет следующие функции:
- Преимущества:
- Высокая чувствительность к дифференциальному току утечки;
- Быстрое срабатывание, минимизирующее последствия аварийных ситуаций;
- Компактное исполнение для установки в распределительные щиты;
- Соответствие международным требованиям электробезопасности;
- Возможность применения как в бытовых, так и в промышленных объектах.
- Встроенная опломбировка клемм.
- Подключение шин PIN и FORK как сверху, так и снизу.
- Коммутация алюминиевым и медным проводником.
- Характеристики:
- Номинальный ток: 63 А
- Номинальное (расчетное) напряжение: 230 В
- Количество полюсов: 2
- Номинальный ток утечки: 30 мА
- Тип тока утечки: A
- Селективная защита: Нет
- Номинальная отключающая способность по IEC 60947-2: 6 кА
- Механическая износостойкость: 10000 циклов
- Коммутационная износостойкость: 2500 циклов
- Номинальное импульсное выдерживаемое напряжение: 4000В
Характеристики
| Бренд | EKF |
| Номинальный ток | 63 A |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | A |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
Обзор от AI
УЗО EKF PROxima ВД-100N 2П 63А 30мА тип A 6кА (электромеханическое) (ВДТ) — устройство защитного отключения для защиты людей и электроустановки от опасных токов утечки. Применяется в однофазных сетях и отключает питание при появлении дифференциального тока, возникающего из-за повреждения изоляции, прикосновения к токоведущим частям или утечек через корпус оборудования.
Модель относится к серии EKF PROxima и выполнена в электромеханическом исполнении, что позволяет обеспечивать срабатывание по току утечки независимо от качества питания и наличия электроники в цепи управления. Тип дифференциального тока A делает устройство подходящим для современных нагрузок, включая оборудование с электронными блоками питания.
Где используется
- Квартиры и частные дома: вводные и групповые линии розеток, санузлы, кухни, бойлеры, стиральные и посудомоечные машины.
- Офисы и коммерческие помещения: линии питания рабочих мест, бытовой техники, серверных стоек (в составе корректно спроектированных групп).
- Щиты распределения (DIN-рейка): как групповая защита отдельных линий или в составе многоуровневой схемы защиты.
- Цепи с импульсными блоками питания и электроникой: зарядные устройства, LED-драйверы, бытовая техника с инверторным управлением.
Основные характеристики
- Производитель: EKF
- Серия: PROxima
- Тип устройства: УЗО (ВДТ)
- Модель: ВД-100N
- Артикул производителя: E1026MA6330
- Количество полюсов: 2P (для однофазной сети)
- Номинальный ток (In): 63 А
- Номинальный отключающий дифференциальный ток (IΔn): 30 мА
- Тип дифференциального тока: A
- Условный ток короткого замыкания: 6 кА
- Исполнение: электромеханическое
- Монтаж: на DIN-рейку
Особенности и преимущества
- Повышенная безопасность для человека: чувствительность 30 мА предназначена для дополнительной защиты при прямом и косвенном прикосновении.
- Тип A: реагирует не только на переменный, но и на пульсирующий постоянный дифференциальный ток, характерный для современной электроники и устройств с выпрямителями.
- Электромеханический принцип: срабатывание по утечке не зависит от работы электронных схем, что повышает надежность в реальных условиях эксплуатации.
- 2-полюсное исполнение: отключение фазы и нейтрали для более корректного обесточивания защищаемой линии.
- Подходит для распределительных щитов: удобен для установки в стандартные модульные системы.
Важные замечания по применению
- УЗО защищает от токов утечки, но не заменяет автоматический выключатель от перегрузки и короткого замыкания. Для полной защиты линии рекомендуется использовать связку: автомат + УЗО, либо диффавтомат.
- Для корректной работы необходимо правильно организовать подключение нейтрали защищаемой линии и исключить объединение N после УЗО с другими нейтральными проводниками.
- Выбор номинала 63 А должен соответствовать расчетной нагрузке, сечению кабеля и установленному выше по схеме автомату (по проекту).
Комплектация
- УЗО EKF PROxima ВД-100N 2P 63А 30мА тип A 6кА
