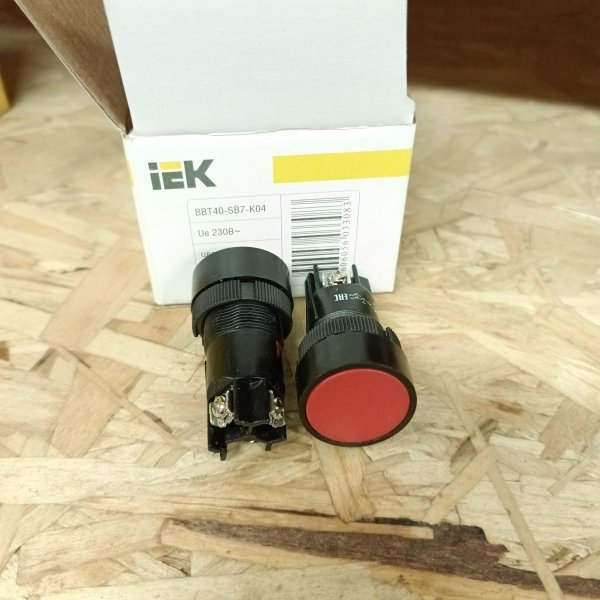

Кнопка Generica SB-7 Стоп красная 1НО+1НЗ d22мм/240В BBT40-SB7-K04

Красная кнопка «Стоп» — та самая вещь, которую вспоминают не в момент монтажа, а когда нужно быстро и однозначно остановить механизм. Generica SB-7 — аккуратная панельная кнопка на стандартное отверстие 22 мм, с двумя группами контактов: нормально открытой и нормально закрытой. По ощущениям это классический «промышленный» формат без лишних усложнений: поставил, подписал, подключил — и она работает так, как от нее ждут.

Чаще всего такие кнопки ставят на шкафы управления, посты и пульты, где оператору важно попасть в нужный орган управления не глядя. Подходит для станков, конвейеров, насосных, вентиляции, автоматики в небольших узлах и везде, где есть команда на останов и нужно развести логику через НО/НЗ контакты. В быту это тоже встречается — например, в самодельных щитках управления мастерской или гаража, когда хочется сделать остановку понятной и отдельной.

Ключевые характеристики:

• модель: Generica SB-7, кнопка «Стоп» красного цвета;
• контакты: 1НО + 1НЗ (две независимые контактные группы);
• монтаж: панельный, посадочное отверстие d22 мм;
• напряжение цепи: до 240 В;
• артикул производителя: BBT40-SB7-K04.

Практический смысл связки 1НО+1НЗ в том, что одной кнопкой удобно решать сразу две задачи. Например, НЗ контакт можно поставить в цепь разрешения/самоподхвата (чтобы при нажатии гарантированно разорвать управление), а НО — отдать на вход контроллера или на лампу/сигнализацию «Стоп нажат». Это экономит место на панели и упрощает логику: меньше органов управления — меньше путаницы у человека, который будет этим пользоваться.

По конструкции это стандартный «22-й» форм-фактор: кнопку ставят в отверстие в двери шкафа или на лицевой панели поста. Такой размер давно стал привычным в щитовом оборудовании, поэтому обычно не нужно ничего выдумывать с переходниками и нестандартными вырезами. Красный цвет здесь не для красоты — это визуальная дисциплина: команда остановки читается мгновенно, особенно когда на панели несколько кнопок.

Что защищает и как работает: сама по себе кнопка ничего не «защищает» в смысле автоматики (как автомат или тепловое реле), но она напрямую влияет на безопасность управления. Нажатие механически переключает контактные группы: НЗ размыкается, НО замыкается. В типовой схеме через НЗ держат цепь управления катушкой контактора или реле — нажали «Стоп», цепь разорвалась, катушка отпала, нагрузка отключилась. Если нужно, НО контакт можно использовать как подтверждение события для сигнализации или логики управления.

Почему берут Generica SB-7: из-за понятного формата и универсальности. Два контакта (НО и НЗ) закрывают большинство схем остановки без дополнительных блок-контактов. Посадка d22 мм — это совместимость с распространенными постами и дверями щитов. И еще момент из практики: когда на объекте нужно быстро заменить кнопку «Стоп» без переделки панели, наличие стандартного диаметра и привычной контактной логики решает половину проблем.

Рекомендации по применению: перед покупкой проверьте, что в панели уже есть отверстие 22 мм или есть возможность аккуратно его сделать. При подключении заранее определите, какой контакт пойдет в разрыв цепи управления (обычно НЗ), а какой — на сигнал/вход (обычно НО), и подпишите провода — через год это сэкономит время при обслуживании. В силовые цепи напрямую кнопку не ставят: она работает в цепях управления, а нагрузку коммутирует контактор/реле. И не забывайте про базовую вещь — любые работы с подключением делайте при снятом напряжении и с проверкой отсутствия питания.
