Модульный независимый расцепитель 100-415В, ИЭК Армат

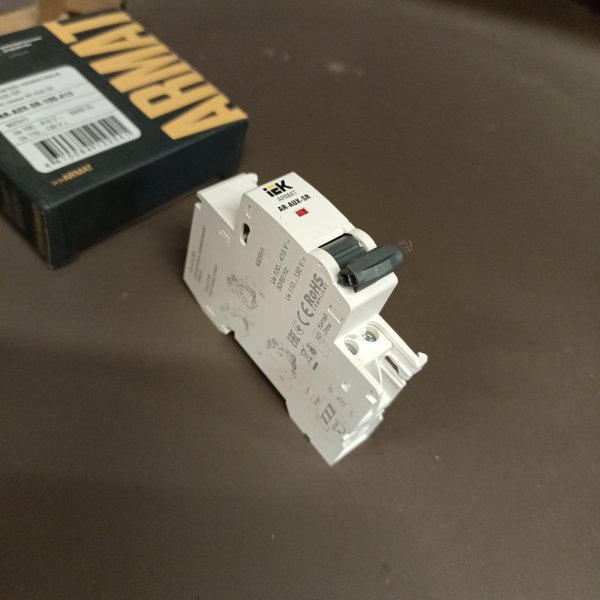

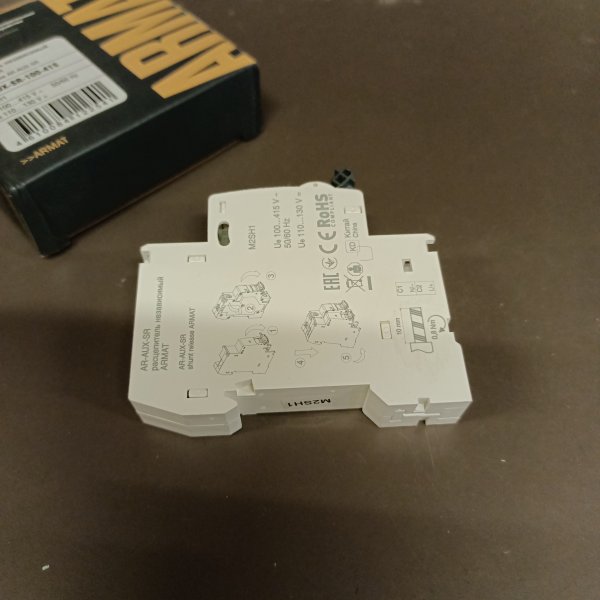

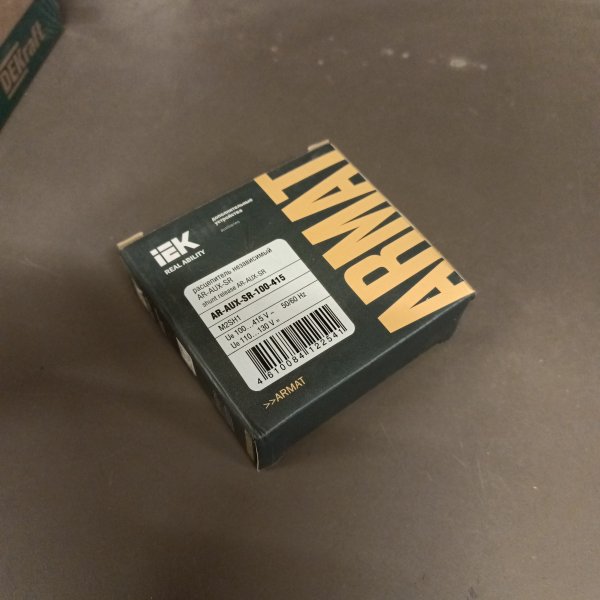

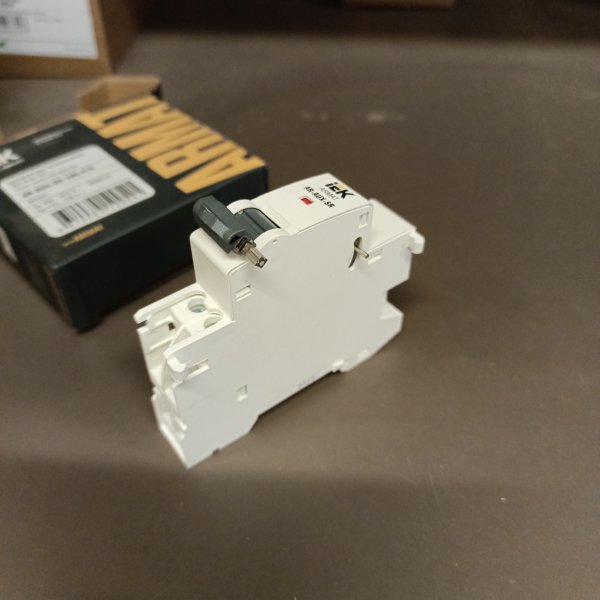

Модульный независимый расцепитель 100-415В, ИЭК Армат AR-AUX-SR-100-415
Независимые расцепители ARMAT серии AUX-SR предназначены для дистанционного отключения автоматических выключателей ARMAT cерий M06N и M10N.
- Характеристики:
- Количество нормально открытых контактов: 1
- Количество нормально закрытых контактов: 0
- Количество переключающих контактов: 0
- Количество переключающих контактов: 0
- Количество сигнальных контактов: 1
- Номин коммутируем ток: 6 А
- Номин раб напряжение АС: 100-415 В
- С функцией авт тестирования тока утечки: Нет
- Номин напряжение постоян тока - DC: 110-130 В
- Условный тепловой ток: 6 А
- Диапазон рабочих температур: -5 до +40 °C
- Макс поперечное сечение проводника: 2,5 мм2
- Ширина: 18 мм
- Высота: 83 мм
- Глубина: 76 мм
- Мех износостойкость: 20000 циклов
- Время откл при мин напряж срабатывания: 0,01 с
- Время откл при макс напряж срабатывания: 0,01 с
- Диапазон напряжения срабатывания: 70-456,5 В AC
- Износостойкость: 20000 циклов
Дополнительное устройство (контакт) к модульным аппаратам EC001286
Расцепитель независимый AR-AUX-SR 100…415В ARMAT IEK AR-AUX-SR-100-415
Независимый расцепитель IEK ARMAT AR-AUX-SR — это небольшая приставка к автомату, которая выручает там, где отключение нужно не “по перегрузке”, а по команде. Подаёте напряжение на катушку — автомат отщёлкивается, даже если по току всё в порядке.
Чаще всего такие расцепители ставят в щитах, где есть внешняя логика управления: пожарная сигнализация, кнопка аварийного отключения, системы диспетчеризации, контроль доступа, иногда — технологическое оборудование, которому по регламенту нужно уметь быстро обесточиваться. Полезная вещь и для объектов, где щит стоит не “под рукой”: команду можно завести откуда угодно, лишь бы была цепь управления.
Ключевые характеристики, на которые обычно смотрят:
- серия: IEK ARMAT;
- тип: независимый (шунтовый) расцепитель;
- диапазон напряжения управления: 100…415 В;
- артикул производителя: AR-AUX-SR-100-415.
По практике главное удобство независимого расцепителя в том, что он отделяет “силу” от “управления”. В силовой цепи остаётся обычный автомат, а команду на отключение можно снять с сухого контакта ППК, реле, контроллера или с кнопки на двери щита. Это упрощает схемы: не нужно городить промежуточные контакторы только ради аварийного сброса питания, когда по задаче требуется именно отключить автомат.
Как работает и что именно делает: внутри стоит катушка. Как только на неё подаётся управляющее напряжение в пределах 100…415 В, механика расцепителя воздействует на механизм автомата и переводит его в отключенное состояние. Важно понимать: расцепитель не измеряет ток и не заменяет тепловой/электромагнитный расцепители автомата — он просто выполняет принудительное отключение по внешнему сигналу.
Почему берут: когда нужно гарантированно снять питание по сигналу “авария/пожар/стоп”, без ожидания перегрузки и без ручного похода к щиту; когда цепи управления уже на нужном напряжении и хочется завести команду напрямую; когда требуется понятная логика “сработал датчик/нажали кнопку — линия обесточена”.
Рекомендации по применению: заранее уточните совместимость с конкретным автоматом из линейки ARMAT (приставки обычно ставятся на определённые серии/габариты). Цепь управления делайте через защиту и нормальные клеммные соединения, а команды от пожарной автоматики или аварийной кнопки — через контакт, рассчитанный на реальную нагрузку катушки. И предусмотрите в схеме, как именно будет происходить повторное включение: после срабатывания автомат, как правило, возвращают в работу вручную в соответствии с регламентом объекта.
