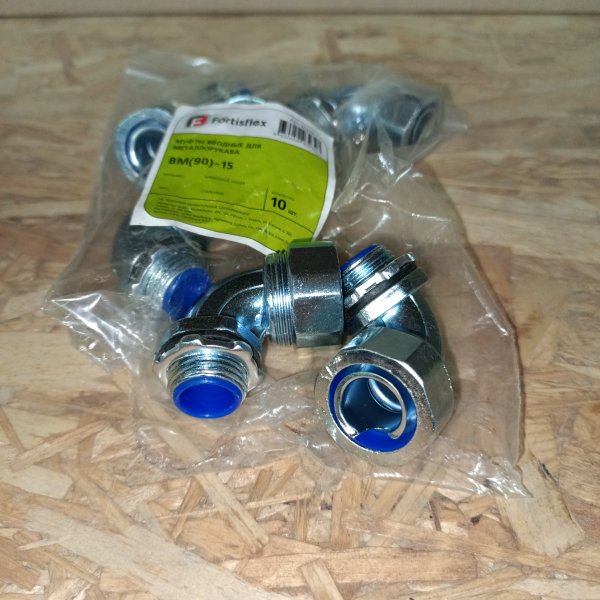

Угловой кабельный фитинг ВМ-90 для монтажа ввода металлорукава 15 мм в распределительные щиты и монтажные коробки
Описание
Угловой кабельный фитинг ВМ-90 для монтажа ввода металлорукава 15 мм в распределительные щиты и монтажные коробки 61379
Чтобы обеспечить надежный проход металлорукава в монтажные коробки и шкафы, используется особый вид приспособлений. Вводная муфта типа ВМ (90 градусов) от известной компании Fortisflex для металлорукава, представляет собой соединительный элемент, который обеспечивает высокую герметичность соединений. Модель ВМ(90)-15 рассчитана на диаметр металлорукава 15 мм, обладает размером вводной резьбы 1/2 дюйма с длиной 11 мм и наружным диаметром изделия – 20.7 мм. Вводный фитинг имеет угловое исполнение с углом 90 градусов, и совместим с металлорукавами следующего типа: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20м) и Р3-ЦХ.
Материалом его изготовления выступает цинковый сплав без покрытия, который обеспечивает надежность и долговечный срок службы. Главным достоинством угловой муфты является высокая степень защиты от попадания пыли и влаги IP54. Данная деталь представляет собой сборную конструкцию, которая состоит из корпуса, прокладки, защитной втулки, оконцевателя и уплотнителя металлорукава, накидной и прижимной гайки. Она устойчива к ультрафиолету, имеет безопасный состав и не поддерживает горение. Температура для ее эксплуатации находится в диапазоне от -60 до +120 градусов Цельсия.
Характеристики
| Бренд | Fortisflex |
| Тип металлорукава | Фитинги (втулка, муфта, кольцо, хомуты, оконцеватели) |
| Диаметр, мм | 15 мм |
Классификация ETIM
ETIMОбзор от AI
Вводная муфта для металлорукава — мелочь, на которой чаще всего и «сыпется» аккуратный ввод в шкаф или коробку. Fortisflex ВМ(90)-15 как раз из тех деталей, которые ставишь один раз и дальше к этому месту не возвращаешься: рукав заходит ровно, кромки не режут, ввод получается собранным.
Применяют такую муфту, когда металлорукав нужно завести в электротехнический корпус под углом: в распределительную коробку, щит, шкаф управления, станочную клеммную коробку, вводной отсек оборудования. Особенно выручает там, где места мало и прямой заход «в лоб» неудобен — например, вдоль стенки шкафа или рядом с рядом клемм и кабель-каналом.
Ключевые параметры по делу:
- тип: вводная муфта, исполнение ВМ(90) — ввод под 90°;
- под металлорукав: d 15 мм;
- бренд: Fortisflex;
- артикул производителя: 61379.
По практике удобство тут в том, что поворот формируется самой муфтой: металлорукав не приходится «ломать» на входе и перегибать у стенки. В итоге рукав ложится спокойнее, меньше тянет ввод, а проводам внутри легче жить — без лишнего давления на изоляцию в зоне поворота. Еще один плюс таких вводов — аккуратная геометрия: когда собираешь несколько линий рядом, это заметно и по монтажу, и по дальнейшему обслуживанию.
Что делает и от чего помогает: муфта организует механически корректный ввод металлорукава в корпус и задает направление под 90°. Это снижает риск перетирания кабеля на кромке ввода и уменьшает вероятность повреждений от вибрации и постоянных микродвижений рукава. Плюс сам рукав фиксируется увереннее, и ввод не «гуляет» при протяжке и ревизии.
Почему берут: когда нужен аккуратный угловой ввод без самодеятельности с подгибами и сомнительными переходниками. Ставят в щиты и промышленные шкафы, потому что экономит время на подгонке трассы и делает ввод предсказуемым — как по сборке, так и по дальнейшему обслуживанию.
Рекомендации по применению: подбирайте муфту строго под диаметр металлорукава (здесь 15 мм) и заранее прикиньте место под поворот внутри/снаружи корпуса. Перед протяжкой кабеля проверьте, чтобы край рукава был ровный, без заусенцев, и чтобы в зоне ввода не было натяга — лучше оставить небольшой запас по длине. Если вводите в металлический корпус, внимательно относитесь к месту установки и общей схеме заземления рукава и корпуса по проекту.
