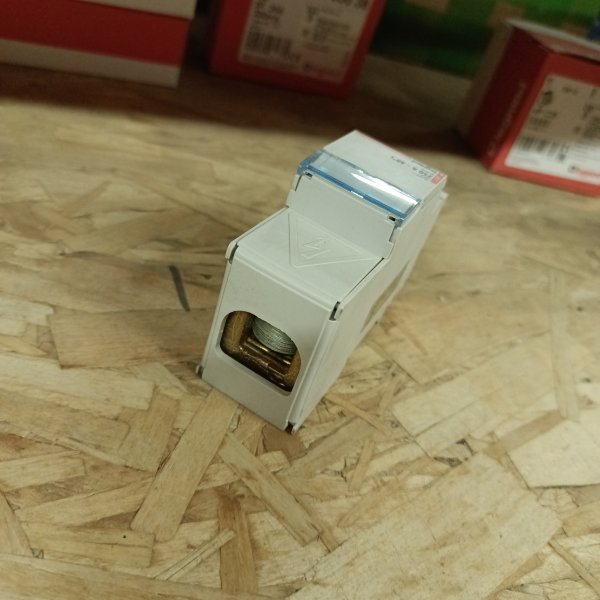

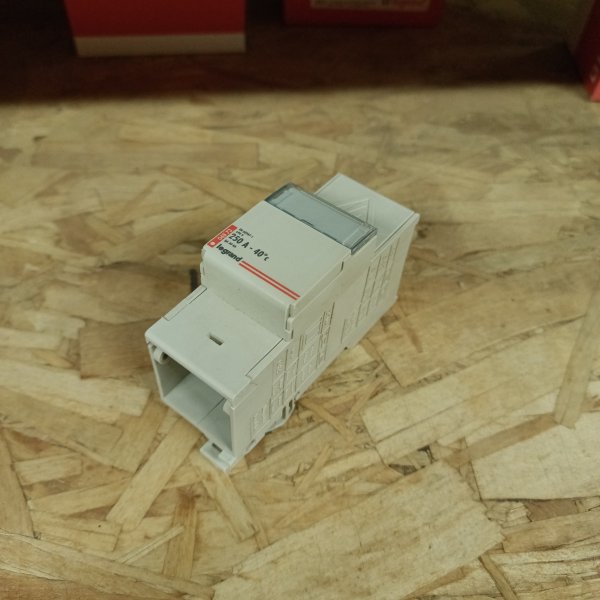

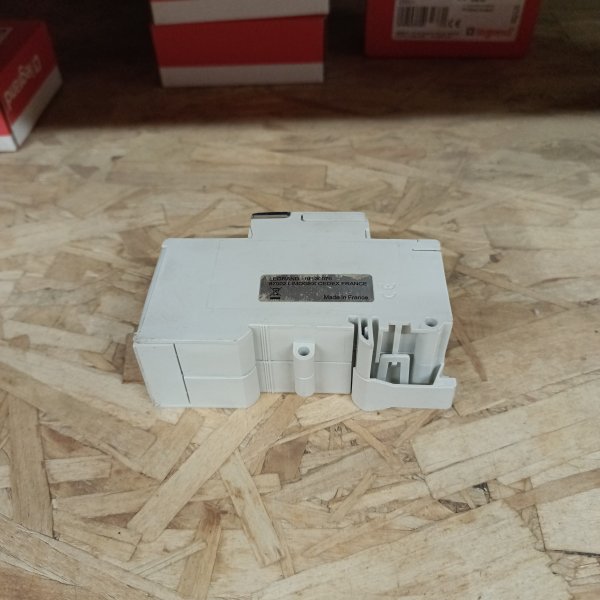

Устройство для распределения токов однополюсное Легранд (1х11) 11 контактов 250A
Устройство для распределения токов однополюсное Легранд (1х11) 11 контактов 250A 004873
Система распределения и подключения позволяет распределить токи от одного источника на множество потребителей, защищенных индивидуально. Комплексное решение Legrand позволяет реализовывать электроустановки до 4000 А.
Распределительные блоки устанавливаются в шкафу на DIN-рейке. Они обеспечивают полную свободу решений по распределению электроэнергии с использованием традиционного монтажа внутренних цепей на ток до 250 А. Электрические и механические характеристики распределительных блоков гарантируют требуемую безопасность.
Большая емкость, удобный доступ к клеммам, полная изоляция полюсов, компактность. Применяются для распределения от одного кабеля на несколько групповых.
- Особенности:
- Подключение кабеля с/без кабельных наконечников Starfix
- Самозатухание при 750°C: 5c, при 960°C: 30с
- Установка на рейку DIN
- Оснащены держателем этикеток
- Характеристики:
- Номинальный ток:250А
- Пиковый ток Ipk:60kA
- Количество и сечение проводников:1x120мм2(Вход);6x25мм + 4x102(Выход)
- Количество полюсов:1
| Бренд | Legrand |
| Количество полюсов | 1 |
| Количество подключений на полюс | 11 |
| Номинальный ток | 250 А |
| Модульная ширина | 2 |
| Крепление | DIN-рейка |
Клеммник силовой / клеммный блок EC000275
Блок Распред. 1П 250A 11 Конт.
Модульный распределительный блок - 1П - 250 A - 11 подключений
Модульный распределительный блок Legrand на 11 контактов — это аккуратный способ развести питание в щите без «гирлянд» из перемычек и сомнительных скруток. Когда токи уже не про квартирные 16–25 А, а линия требует порядка и понятной логики, такой блок заметно упрощает монтаж.
Чаще всего его ставят в распределительных щитах, шкафах управления и вводно-распределительных устройствах, где нужно раздать одну мощную линию на несколько отходящих. Подходит для ситуаций, когда питание приходит крупным сечением, а дальше уходит на несколько автоматов, УЗО/дифавтоматов, контакторов или отдельных групп — и хочется сделать это компактно и обслуживаемо.
Ключевые характеристики:
- бренд: Legrand
- тип: модульный распределительный блок
- количество контактов: 11
- номинальный ток: 250 A
- артикул производителя: 004873
Практический смысл модульного исполнения в том, что блок нормально «вписывается» в щитовую компоновку и не превращает внутренности шкафа в набор разрозненных клемм. С ним проще держать одинаковые длины проводников, аккуратнее укладывать трассы, а при доработках — быстрее понять, откуда что запитано. Плюс обслуживание становится спокойнее: меньше лишних соединений — меньше мест, где со временем может появиться нагрев из-за плохого контакта.
Работает все предельно просто: один ввод питания приходит на блок, а дальше через контактные точки питание раздается на несколько линий. По сути, это распределительная «гребенка» в формате отдельного узла — помогает организовать разветвление без кустарных перемычек. Сам по себе блок не заменяет защитные аппараты: он именно разводит питание, а защиту от перегрузки и КЗ обеспечивают автоматы/предохранители на отходящих линиях (и по необходимости вводной аппарат).
Почему его берут: когда нужно раздать большой ток на несколько направлений и при этом оставить в щите порядок. Удобно, что разводка получается повторяемой и понятной — это ценят и монтажники, и те, кто потом принимает/обслуживает шкаф. Для щитов, где важна аккуратность и надежный контакт, такой узел обычно выигрывает по времени монтажа и по чистоте схемы.
Рекомендации по применению: подбирайте сечения проводников и наконечники под фактические токи и клеммные зажимы, затягивайте соединения с контролем усилия (как минимум — по паспорту/маркировкам производителя), после первого прогрева под нагрузкой полезно сделать повторную протяжку в рамках регламента. И обязательно ставьте защиту на каждую отходящую линию — распределительный блок не «прощает» ошибок с селективностью и номиналами.
