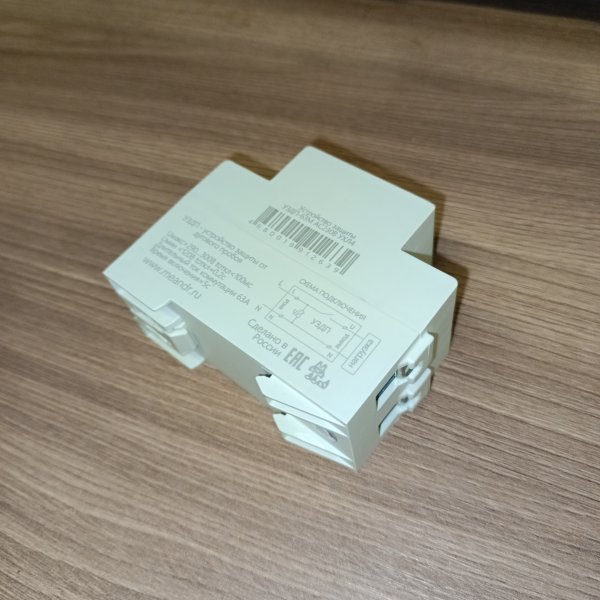

Устройство защиты от дугового пробоя Меандр УЗДП-63М УХЛ4 на DIN-рейку 4680019912639

Устройство защиты от дугового пробоя УЗДП-63М (AFCI, AFDD) с функцией автоматического включения для монтажа на DIN-рейку, функциональный аналог УЗМ-50МД 4680019912639

Устройство защиты от дугового пробоя УЗДП предназначено для отключения оборудования при обнаружении дугового пробоя в контролируемой цепи или опасного искрения в электропроводке, а так же, при опасном повышении сетевого напряжения в однофазных сетях. Устройство разработано в соответствии с требованиями стандарта ГОСТ IEC 62606-2016 "Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требования"

ВНИМАНИЕ! УЗДП не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО, реле контр. напряжения и пр.).

Устройство имеет встроенную функцию самотестирования. Для ручной проверки исправности измерительных цепей необходимо отключить устройство нажатием кнопки «тест», после чего включить его повторным нажатием этой же кнопки. Перед включением силового реле устройство осуществляет самотестирование. Если измерительные цепи исправны, то силовое реле включается и нагрузка подключается к сети. При обнаружении неисправности устройство не позволит осуществить повторное подключение нагрузки к сети. В данном случае необходимо обратиться к заводу изготовителю. При обнаружении аварийного напряжения устройство отключит нагрузку от сети. При восстановлении напряжения до допустимого устройство осуществит автоматическое подключение нагрузки к сети в течение 5 секунд. Ручное подключение нагрузки путем нажатия на кнопку «тест» при наличии действующей аварии в сети невозможно.

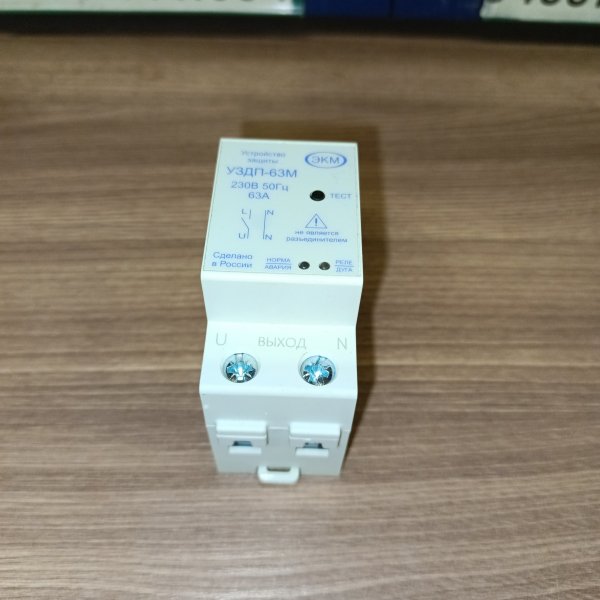

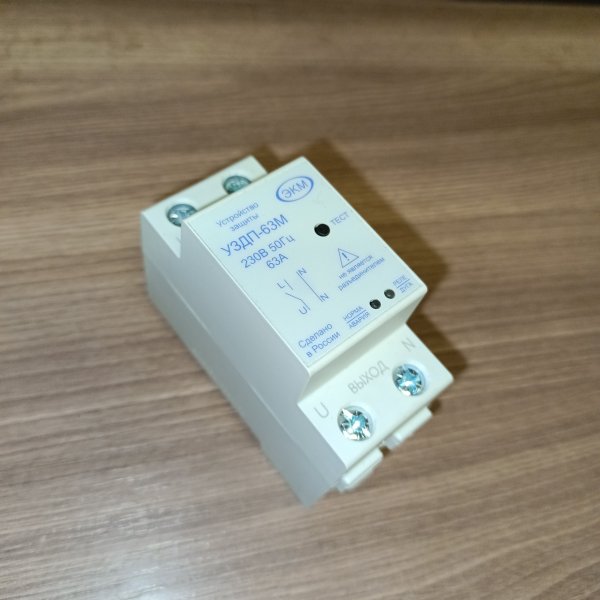

Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм2. На лицевой панели УЗМ расположены два индикатора - двухцветные зелёный/красный «норма-авария» и жёлтый/красный «реле-дуга», кнопка ручного управления. Возможно применение в сетях любой конфигурации: TN-C, TN-S, TN-C-S, ТТ.

Характеристики:
• Номинальное напряжение питания: 230 Вольт
• Максимальное напряжение питания: 440 Вольт
• Уровень ограничения напряжения при токе помехи 100А, не более: 1.2 кВ
• Максимальная энергия поглощения (одиночный импульс 10/1000мкс): 200 Дж
• Макс. ток поглощения, одиночный импульс 8/20мкс: 6000 А
• Время срабатывания импульсной защиты: <25 нс
• Аварийное отключения нагрузки, верхний порог: 290 ± 5Вольт
• Аварийное отключения нагрузки, нижний порог: 120 ± 5Вольт
• Гистерезис возврата верхнего и нижнего порога от установленного значения: 3%
• Частота напряжения питания: 50 Гц
• Потребляемая мощность, не более: 1.5 Вт
• Сечение подключаемых проводников: 0.5-33 (20-2AWG)мм²
• Диапазон рабочих температур (по исполнениям): -25…+55 (УХЛ4) / -40…+55°С(УХЛ2)
• Температура хранения: –40...+70°С
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ/5кГц)
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ А1-А2)
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2
• Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20
• Степень загрязнения в соответствии с ГОСТ 9920-89: 2
• Максимальная механическая износостойкость контактов, не менее циклов: 1 х 106
• Максимальная электрическая износостойкость контактов, не менее циклов: 1 х 106
• Габаритные размеры: 86 x 35 x 64 мм
• Масса, не более: 0,190 кг
• Срок службы, не менее: 10 лет
