Устройство защиты от скачков напряжения УЗМ-50
Описание

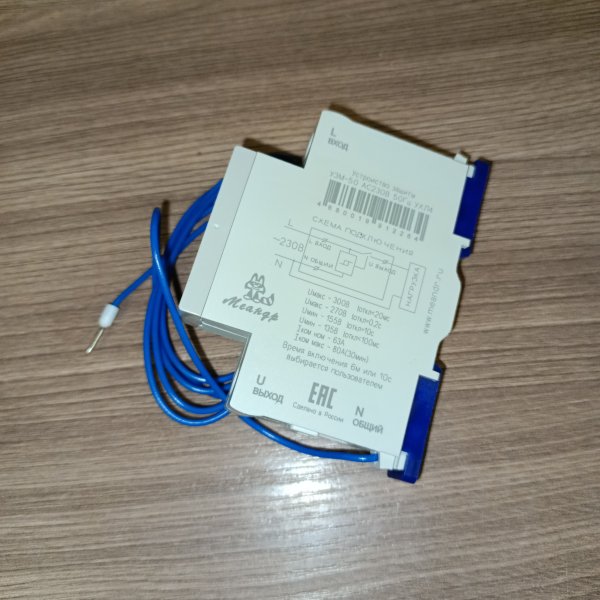

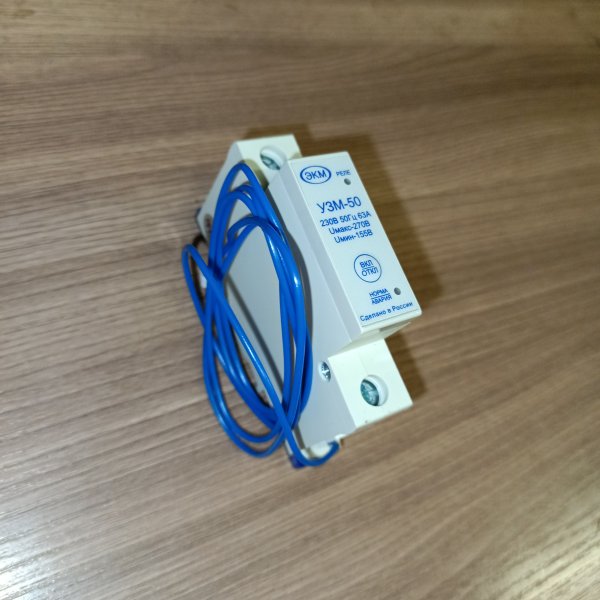

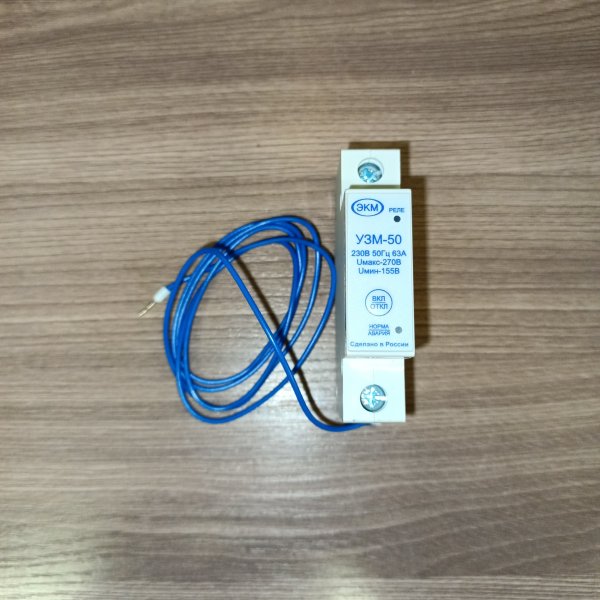

Устройство защиты от скачков напряжения УЗМ-50 4680019912264
Устройство защиты многофункциональное УЗМ предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).
- Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
- Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
- При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
- Номинальный ток коммутации 63А
- Двухпороговая защита от перенапряжения(задержка срабатывания): >265В/(0,2с), >300В ±15%/(20мс)
- Двухпороговая защита от снижения напряжения /(задержка срабатывания): < 170В/(10с) и <130В±10%/(100мс)
- Встроенная варисторная защита от импульсных скачков сетевого напряжения
- Фиксированная программируемая задержка повторного включения - 10 секунд или 6 минут
Порог отключения нагрузки при повышении напряжения, Uверх | 270 В |
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. | 300 ± 15 В |
Порог отключения нагрузки при снижении напряжения, Uниз | 155 В |
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр | 130 ± 10 В |
Гистерезис возврата верхнего и нижнего порога | 3 % |
Номинальное напряжение питания | 230 В |
Частота напряжения питания | 50 Гц |
Максимальное напряжение питания | 440 В |
Потребляемая мощность, не более | 1,5 Вт |
Потребление электроэнергии, не более | 1,5 Вт*ч |
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм?, медь) | 63 А |
Номинальная мощность нагрузки (при AC230В) | 14,5 кВт |
Максимальный ток нагрузки (30мин) | 80 А |
Максимальная мощность нагрузки (30мин) | 18,4 кВт |
Ток перегрузки/время воздействия, без сваривания контактов | 3000/10 А/мс |
Ток короткого замыкания без разрушения | 6000 А |
Задержка включения/повторного включения, выбирается пользователем | 6мин/10с |
Задержка ускоренного отключения по верхнему критическому порогу | 20 мс |
Задержка ускоренного отключения по нижнему критическому порогу | 100 мс |
Задержка отключения при повышении напряжения выше верхнего порога | 0,2 с |
Задержка отключения при снижении напряжения ниже нижнего порога | 10 с |
Сечение подключаемых проводников | 0,5-25 (20-4 AWG) |
Момент затяжки винтового соединения клеммы | 2,5 Hm |
| Диапазон рабочих температур | -25…+55°C |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты реле корпус/клеммы | IP40/IP20 |
| Максимальная механическая износостойкость | 1*106 |
| Максимальная электрическая износостойкость | 1*105 |
| Габаритные размеры | 18х83х68,5 мм |
| Масса, не более | 0,12 кг |
Срок службы, не менее | 10 лет |
Характеристики
| Бренд | Меандр |
| Место установки | DIN-рейка |
| Контакт | 1 NO |
| Максимальный коммутируемый ток (АС1) | 63 А |
| Максимальный порог напряжения | 300 В |
| Тип напряжения | Однофазное |
| Минимальный порог напряжения | 130 В |
| Защита от импульсных помех | Да |
| Модульная ширина | 1 |
Вопрос-ответ
И как риски если температура опустится ниже рекомендуемой?
Добрый день, Денис.
Тестирования приборов УХЛ4 и УХЛ2 проводятся в определенных диапазонах температур.
Как они поведут себя вне диапазона, производитель информацию не предоставляет.
Возможность поставки изделия УХЛ2 вы можете обсудить с менеджером по продаже, разместив заказ через почту info@shop220.ru или по телефону.
