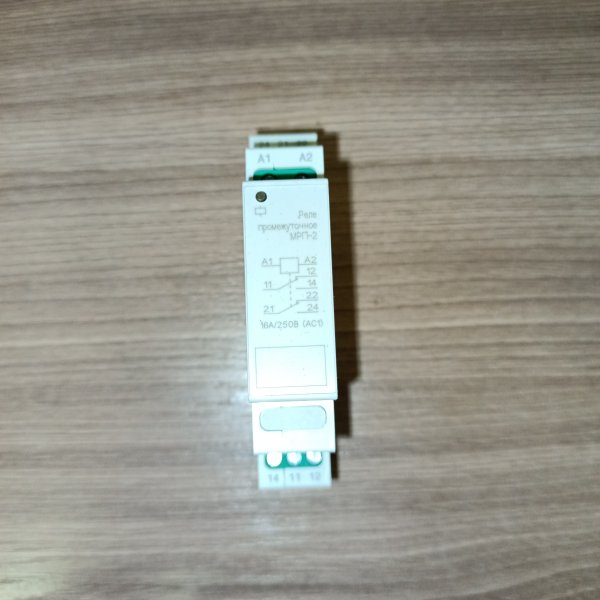

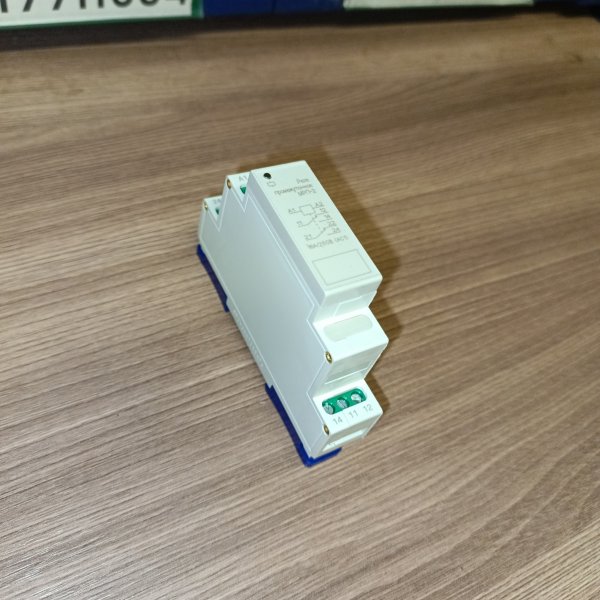

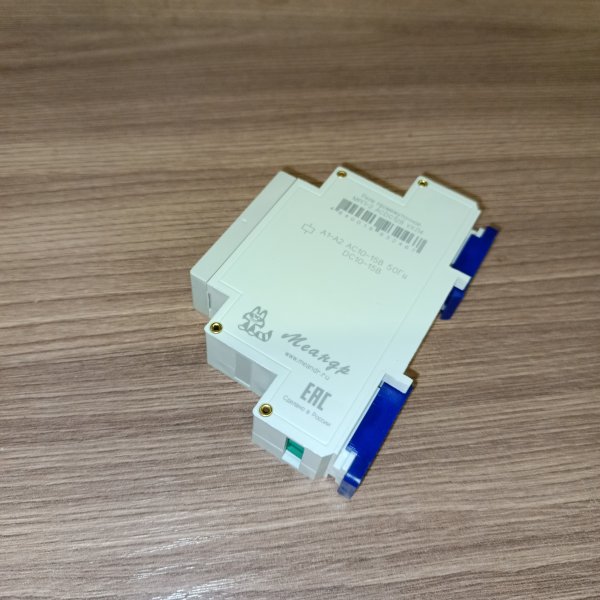

Реле промежуточное Меандр МРП-2 16А 2НО/НЗ 12В AC/DC УХЛ4 на DIN-рейку 4640016932467

Промежуточное реле Меандр МРП-2 — это тот самый «разделитель» между слаботочной логикой и силовой частью, когда напрямую коммутировать нагрузку контактом кнопки, контроллера или релейного выхода уже не хочется. Удобно, что катушка у версии на 12 В работает и от переменки, и от постоянки — в щитах и шкафах это часто экономит время и лишние согласования.

В реальных схемах МРП-2 ставят в шкафах автоматики, на насосных, вентиляции, в системах управления освещением, в небольших станках и на технологических линиях — везде, где нужно размножить контакт, развязать цепи, сделать «промежуточное» звено между сигналом управления и нагрузкой. Также это рабочий вариант, когда требуется одновременно задействовать и нормально-открытые, и нормально-закрытые контакты, например для блокировок или взаимных запретов.

Ключевые характеристики:

• номинальный ток контактов: 16 А;
• контактная группа: 2 переключающих (2НО/НЗ);
• напряжение катушки управления: 12 В AC/DC;
• монтаж: на DIN-рейку;
• климатическое исполнение: УХЛ4;
• артикул производителя: 4640016932467.

По практической части главное — DIN-рейка: реле ставится аккуратно в ряд с модулькой, не требует «колхоза» с крепежом и легче обслуживается. Два перекидных контакта дают свободу в схемах: можно дублировать сигнал, собирать простые логические блокировки, делать обратную связь на контроллер или лампу индикации, не городя лишние клеммы и перемычки. Катушка 12 В AC/DC полезна там, где питание управления может быть разным: от трансформатора, блока питания или выхода оборудования — реле одинаково уместно в обеих средах.

Что защищает и как работает: катушка получает 12 В — якорь втягивается — контакты переключаются: нормально-открытые замыкаются, нормально-закрытые размыкаются. За счет этого можно разгрузить управляющий выход (кнопку, реле контроллера, датчик) и уже контактами МРП-2 коммутировать исполнительную цепь. Сама по себе установка промежуточного реле добавляет развязку и делает схему ремонтопригоднее: при отказе проще заменить один модуль, чем искать проблему по всему шкафу.

Почему берут: ток 16 А дает запас для типовых нагрузок в управлении, два перекидных контакта закрывают большинство задач по блокировкам и дублированию, а исполнение 12 В AC/DC помогает не привязываться к типу питания управления. Плюс привычный монтаж на DIN-рейку — быстро и по месту.

Рекомендации по применению: при коммутации «тяжелых» потребителей (пусковые токи, импульсные блоки питания, электромагниты) закладывайте запас и при необходимости ставьте элементы подавления помех на нагрузку — так контакты живут заметно дольше. Катушку 12 В ведите отдельной аккуратной линией, а силовую часть — своим сечением и защитой; в щите это дисциплинирует схему и упрощает диагностику.
