Зажим для присоединения проводников для одполюсных гребенчатых шин под кабель от 4 до 25 мм2
Описание

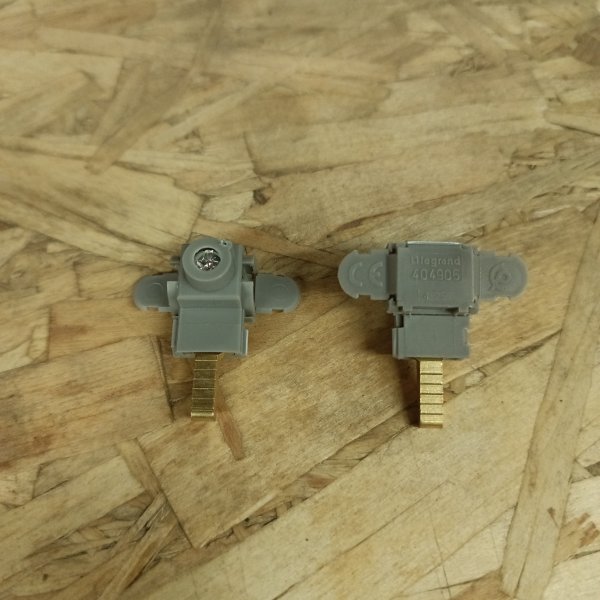

Зажим для присоединения проводников для одполюсных гребенчатых шин под кабель от 4 до 25 мм2 404905
- Характеристики:
- Зажим для присоединения проводников, устанавливаемый на универсальные гребенчатые шины
- Присоединение проводников возможно только к винтовым зажимам
- Сечение присоединяемых проводников от 4 до 25 мм2, IP 2X
Классификация ETIM
ETIMОбзор от AI
Вводная клемма Legrand для 1П автоматов с гребенкой под кабель от 4 до 25 мм2 — это клеммный ввод (переходник/клемма питания), предназначенный для удобного и безопасного подключения питающего кабеля к однополюсным модульным автоматическим выключателям с использованием шины-гребенки. Решение упрощает подачу питания на группу автоматов в распределительном щите, обеспечивает аккуратную компоновку и стабильный контакт.
Артикул производителя: 404905
Бренд: Legrand
Где используется
- В квартирных и домовых распределительных щитах для ввода питания на ряд 1П автоматов через шину-гребенку.
- В офисных и коммерческих электрощитах для групповых линий освещения, розеточных групп и отдельных потребителей.
- В щитах автоматики и вспомогательных цепях, где требуется компактный и удобный ввод питания на модульные аппараты.
- При модернизации щита: замена перемычек проводом на более технологичное решение с гребенкой.
Особенности и преимущества
- Аккуратный ввод питания — позволяет подвести кабель и передать питание на шину-гребенку без «гирлянд» перемычек.
- Надежный контакт — обеспечивает стабильное соединение между проводником и узлом питания модульных устройств.
- Экономия места в щите — упорядочивает коммутацию и улучшает читаемость монтажа.
- Удобство обслуживания — проще выполнять диагностику, подтяжку соединений и замену аппаратов.
- Совместимость с гребенкой — рассчитана на применение в сборках с шинной разводкой для 1П автоматов.
- Качество Legrand — компоненты для щитового монтажа с учетом требований к безопасности и долговечности.
Характеристики
- Тип изделия: вводная клемма (клеммный ввод питания) для модульных автоматов.
- Назначение: подключение питающего кабеля к 1П автоматам с использованием шины-гребенки.
- Совместимость: 1-полюсные (1P) модульные автоматические выключатели и сборки с гребенкой.
- Диапазон подключаемого кабеля: от 4 до 25 мм2.
- Бренд: Legrand.
- Артикул: 404905.
Монтаж и рекомендации
- Подбор сечения кабеля выполняйте в соответствии с расчетной нагрузкой и требованиями проекта/ПУЭ.
- Перед монтажом обязательно обесточьте щит и проверьте отсутствие напряжения.
- Зачистку проводника выполняйте аккуратно, без повреждения жил; при необходимости используйте наконечники, соответствующие типу проводника и клеммному соединению.
- После установки рекомендуется контрольная протяжка соединений согласно регламенту обслуживания и требованиям производителя оборудования.
- Соблюдайте полярность/схему подключения и правила установки шины-гребенки для вашей конфигурации щита.
Комплектация
- Вводная клемма Legrand — 1 шт.
Итог
Вводная клемма Legrand 404905 — практичное решение для организованного ввода питания на группу 1П автоматов с использованием гребенки и подключением кабеля 4–25 мм2. Подходит для сборок, где важны скорость монтажа, аккуратность и надежность щитовой коммутации.
