Защитный ограничитель DKC RP 150 36910

Защитный ограничитель для монтажа металлического кабельного лотка 36910

При организации лотковых систем кабельной закладки должны быть предусмотрены все технические моменты монтажных работ, связанные с возможным механическим повреждением проводниковой изоляции. Серийная линейка основных элементов и аксессуаров ДКС S5 «Combitech» позволяет не только качественно и надежно оформить сложный профиль энергетической магистрали, но и исключить все возможные технические накладки.

Если лотковая система вынужденно меняет горизонтальный уровень трассы, то неизбежно, на участке вертикального перехода на новый уровень образуются места с незащищенным схождением острых оснований лотков. В процессе закладки и протягивания кабельной линии, они угрожают повреждением проводниковой изоляции.

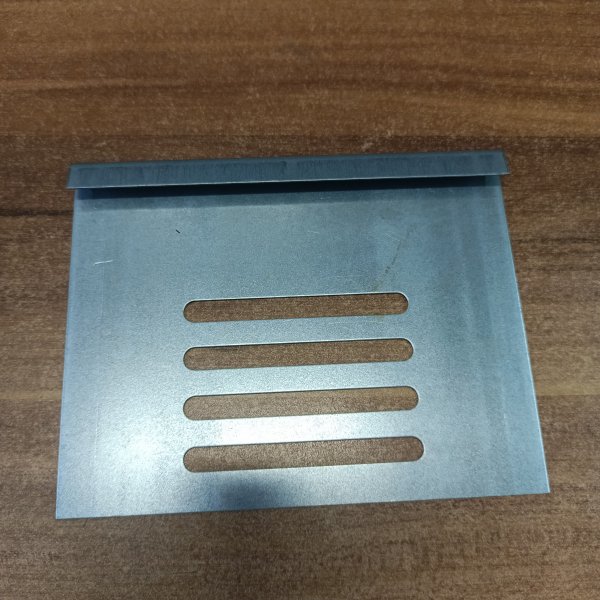

Для того чтобы избежать подобных казусов серийный ряд предоставляет специальные элементы защиты, которые выполнены в виде закругленных с одной стороны пластин. Формовочное закругление образует паз, который перекрывает острое окончание лотка. С другой стороны защитный ограничитель имеет несколько отверстий для выборочного крепления к лотку.

Настоящий продукт выполнен из оцинкованного стального проката и предназначен для лотков с шириной основания 150 мм.

---

Описание от производителя:

Преимущество системы листовых лотков "S5 Combitech" – не только надежности и прочность, но и разнообразие аксессуаров. Это открывает широкие возможности для построения кабельных трасс сложного конструктива, а также обеспечивает высокий уровень безопасности и защиты кабеля от повреждения. Например, для наклона трассы под произвольным углом применяется шарнирное соединение. А чтобы избежать риска повреждения кабеля об острые грани лотка, при создании такого соединения рекомендуется использовать защитный ограничитель RP. Он крепится к основанию лотка с помощью винтов М6х10 и гаек М6 с насечкой. Исполнение – "сталь, оцинкованная по методу Сендзимира", высота стенки – 75 мм. Аксессуар предназначен для лотков шириной 150 мм.

Бренд	DKC
Вид продукции	Соединитель
Вид продукции	Крепёжная пластина
Серия	DKC S5 Combitech
Тип лотка	все
