Устройство защиты от импульсных перенапряжений серии OVR объединенного типа (тип 1+тип 2) ABB с одним полюсом.
Описание

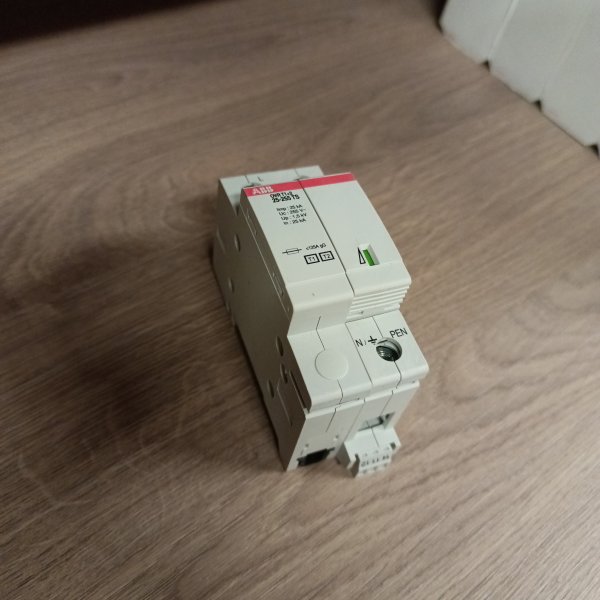

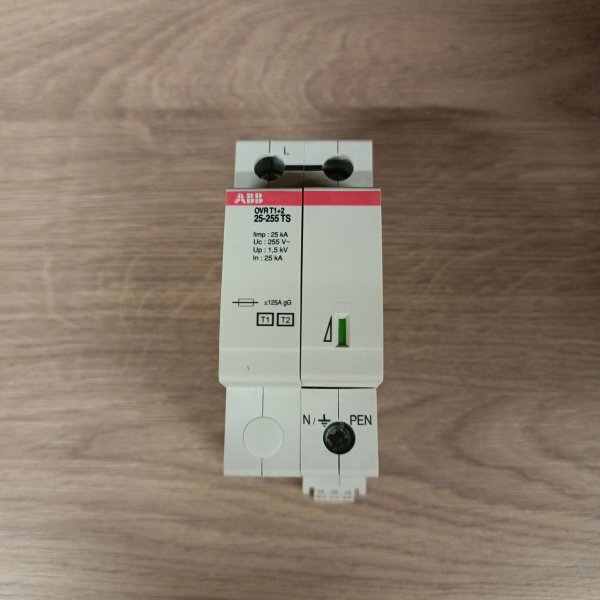

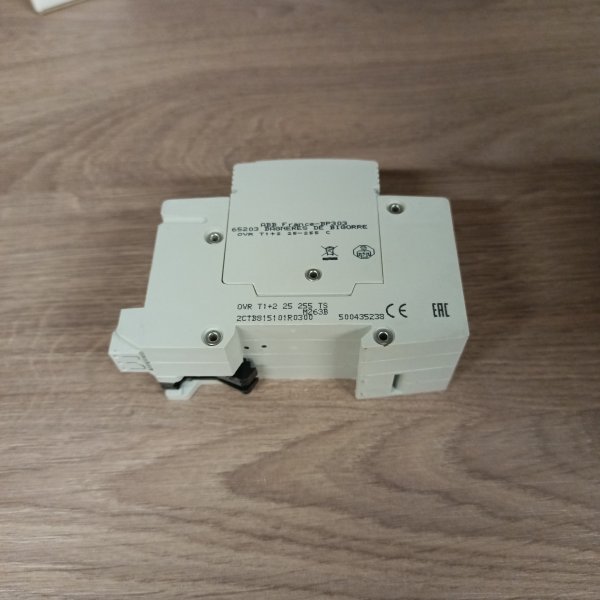

Устройство защиты от импульсных перенапряжений серии OVR объединенного типа (тип 1+тип 2) ABB с одним полюсом. 2CTB815101R0300
Описание УЗИП АББ
В УЗИП Тип 1+2 объеденинены устройства Тип 1 и Тип 2. Таким образом, достигается защита от импульсных перенапряжений при прямом ударе молнии, а также обеспечивается низкий уровень защитного напряжения, необходимый для защиты большей части электрического и электронного оборудования
Характеристики ограничителя перенапряжения OVR T1+2 25 255 TSХарактеристики
| Бренд | ABB |
| Класс | 1+2 (В+С) |
| Ток разряда номинальный In | 25 кА |
| Количество полюсов | 1P |
| Ток разряда максимальный Imax | 60 кА |
Классификация ETIM
ETIMОбзор от AI
Ограничитель перенапряжения УЗИП ABB OVR T1+2 25 255 TS — комбинированное устройство защиты от импульсных перенапряжений (тип 1+2) для установки в низковольтных распределительных щитах. Предназначено для снижения риска повреждения электрооборудования при грозовых импульсах и коммутационных перенапряжениях, отводя избыточную энергию в систему заземления.
Модель подходит для объектов, где требуется повышенный уровень защиты: при наличии внешней молниезащиты, воздушных линий ввода, а также на участках с повышенной грозовой активностью. Решение ABB серии OVR применяется как в жилых, так и в коммерческих и промышленных сетях.
Бренд: ABB
Артикул производителя: 2CTB815101R0300
Наименование: Ограничитель перенапряжения УЗИП ABB OVR T1+2 25 255 TS
- Вводные распределительные устройства и главные распределительные щиты (ВРУ, ГРЩ).
- Этажные и квартирные щиты при необходимости защиты на вводе.
- Коммерческие объекты: офисы, магазины, склады, серверные помещения (в составе комплексной защиты).
- Промышленные щиты управления и распределения, линии питания технологического оборудования.
- Объекты с внешней молниезащитой или с вводом по воздушной линии.
- Комбинированная защита тип 1+2: отводит энергию мощных грозовых импульсов и подавляет остаточные перенапряжения, типичные для коммутационных процессов.
- Защита оборудования: снижает вероятность выхода из строя автоматов, УЗО/дифавтоматов, источников питания, контроллеров, бытовой и офисной техники.
- Снижение рисков простоя: помогает уменьшить количество аварийных отключений и повреждений в электрощите и подключенной нагрузке.
- Подходит для установки на вводе: оптимально для первого рубежа защиты, где требуется высокая импульсная стойкость.
- Качество ABB: промышленное исполнение и стабильные характеристики в составе щитового оборудования.
- Тип устройства: УЗИП (ограничитель импульсных перенапряжений), комбинированный T1+T2.
- Серия: ABB OVR.
- Модель: OVR T1+2 25 255 TS.
- Назначение: защита низковольтных сетей от грозовых и коммутационных перенапряжений.
- Артикул производителя: 2CTB815101R0300.
- Бренд: ABB.
Примечание: точные электрические параметры (номинальное напряжение, конфигурация по полюсам, уровни защиты, тип контакта сигнализации и т.д.) зависят от конкретной модификации и исполнения. Если нужно, укажите вашу сеть (1ф/3ф, TT/TN-S/TN-C-S) — помогу подобрать корректную схему и аналог с нужными параметрами.
При появлении импульсного перенапряжения (например, из-за удара молнии в линию или рядом с объектом) УЗИП быстро переходит в проводящее состояние и отводит импульсный ток в контур заземления, ограничивая амплитуду напряжения на вводе. Это уменьшает нагрузку на изоляцию кабелей, аппаратуру в щите и чувствительную электронику.
- Для максимальной эффективности устанавливайте УЗИП как можно ближе к месту ввода питания в здание.
- Обеспечьте качественное заземление и корректное соединение PE/шины — эффективность УЗИП напрямую зависит от системы заземления.
- Соблюдайте требования по длине и сечению соединительных проводников и правила координации с автоматическими выключателями.
- Для комплексной защиты часто применяют каскад: тип 1+2 на вводе и тип 2/3 ближе к чувствительным потребителям.
- Монтируется в распределительный щит на DIN-рейку (в составе типовых щитовых решений).
- Применяется в составе систем молниезащиты и внутренней защиты от перенапряжений.
Вопрос-ответ
Подскажите плз,
1. Заменяет ли собой Ограничитель перенапряжения УЗИП ABB OVR T1+2 25 255 TS другое устройство - Реле контроля напряжения серии CM ?
2. Если нет, то как их совместно использовать? (порядок подключения для однофазной сети)
3. Возможно ли Ограничитель перенапряжения УЗИП ABB OVR подключать как управляющее устройство для контактора?
4. Если, к примеру, на вход идёт так называемая "пила", но в пределах от 200 до 230в (частые скачки) - сработает ли Ограничитель перенапряжения УЗИП ABB на такой сигнал? Если нет, то есть ли (кроме варианта со стабилизатором) варианты защиты модульным (DIN) оборудованияем от такого сигнала?
Добрый день, Арсений.
УЗИП служит для защиты от импульсных перенапряжений при прямом ударе молнии, использовать его как реле контроля напряжения нельзя.
