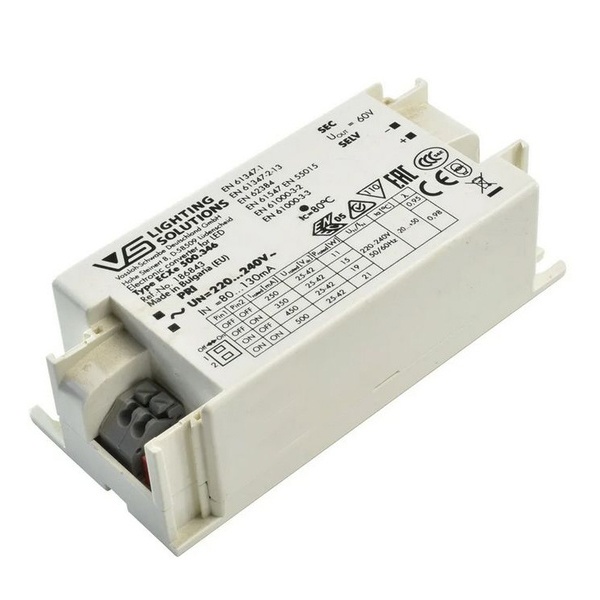

Компактный блок питания со стабилизацией тока 10-42В, с ДИП-переключателем
Компактный блок питания со стабилизацией тока 10-42В, с ДИП-переключателем 187116
Электронные блоки питания со стабилизированным током оптимизированы для работы с СИД модулями, управляемые постоянным током для системы Downlight. Подключение только к первичной стороне. Перед подключением СИД модулей убедитесь, что источник питания отключен от сети.
Общие технические характеристики : электронная защита от короткого замыкания, от перегрузки, защита от работы без нагрузки.
- Характеристики:
- Напряжение сети питания: 220 В
- Выходное напряжение: 10-42 В
- Мощность: 21 Вт
- Срок службы: 50000 ч
- Класс защиты: IP20
- Тип ПРА: 150-500 мА
- Длина: 97 мм
- Ширина: 40 мм
- Высота: 30 мм
| Бренд | Vossloh Schwabe |
| Выходной ток | 330-600мА |
| Выходной ток | 90-300мА |
| Мощность | 21-60Вт |
| Регулировка | DIP переключатель |
| Степень пылевлагозащиты | IP20-33 |
| Назначение | Для светильников и светодиодов |
LED-драйвер VS ECXe 500.479 от Vossloh Schwabe — рабочий вариант, когда светильнику нужен стабильный ток, а не «как получится от блока питания». В реальных установках это как раз то, что держит свет ровным и не дает диодам перегреваться из-за неправильного режима.
Чаще всего такой драйвер ставят в светильники и линейные модули на светодиодах, где важно корректно запитать цепочку (или несколько цепочек, если они собраны в один контур) в пределах своего диапазона напряжения. Подходит для задач, где ток нужно подобрать под конкретный LED-модуль: от мягкого режима до более яркого, но в рамках допустимого для светодиодов.
Ключевые параметры, на которые стоит опираться:
- мощность: 21 W;
- выходное напряжение: 10–42 V;
- выходной ток: 150–500 mA, настройка DIP-переключателем;
- габариты: 97×43×30 мм;
- артикул производителя: 187116.
Главная практическая вещь здесь — DIP-переключатель для выбора тока. Это удобно, когда на объекте попадаются разные LED-модули: не нужно держать на складе несколько драйверов на разные токи или «подгонять» светильник сомнительными решениями. Один корпус — несколько рабочих режимов, настроили ток под модуль и собрали.
По работе все просто: драйвер питается от сети и на выходе держит заданный ток в диапазоне 150–500 мА, а напряжение подстраивает под нагрузку в пределах 10–42 В. Именно это и защищает светодиоды от перегрузки — при корректно выбранном токе диоды не уходят в режим, где резко растет нагрев и падает ресурс. Важно понимать, что это не «универсальный блок 12/24 В»: здесь ключевой параметр — ток, а напряжение вторично и зависит от того, сколько диодов в цепочке.
Почему берут: удобно настраивать ток без замены драйвера, понятные электрические рамки по напряжению/мощности, нормальный формат по габаритам для установки в корпус светильника или монтажный объем рядом.
Рекомендации по применению: перед подключением проверьте, чтобы суммарное падение напряжения на LED-цепочке укладывалось в 10–42 В, а требуемый ток модуля соответствовал выбранному положению DIP. Не подключайте светодиоды «наугад» — сначала задайте ток, потом собирайте цепочку. По монтажу оставляйте немного воздуха вокруг драйвера: в светильниках перегрев чаще всего начинается из-за тесной компоновки, а не из-за самой электроники.
