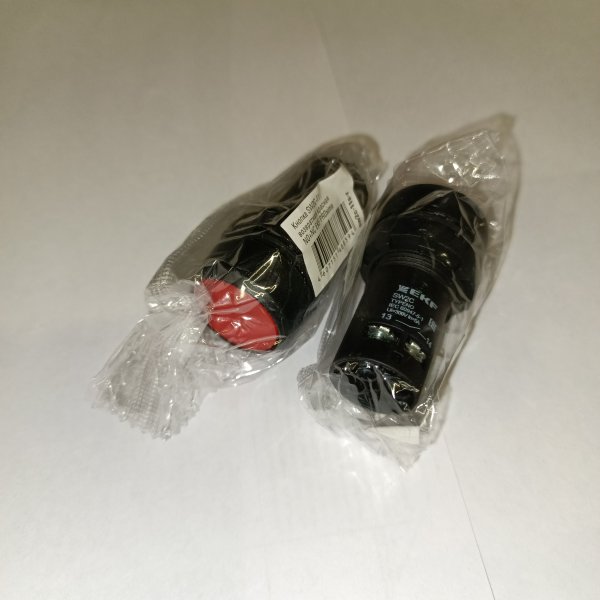

Кнопка EKF PROxima SW2C-11 NO+NC 22мм IP54 красная sw2c-11s-r

Красная кнопка SW2C-11 из линейки EKF PROxima — это типовая «командная» кнопка на 22 мм, которую ставят в шкафах и на постах управления, когда нужен понятный ручной пуск/останов или подтверждение действия. В работе она ощущается как нормальный промышленный элемент: нажал — контакт отработал, без сюрпризов и люфтов. За счет IP54 спокойно переносит пыль и случайные брызги, что для цеха и техпомещений важнее, чем кажется.

По применению это история про щиты автоматики, распределительные шкафы, посты управления станками, вентиляцией, насосами, конвейером — везде, где оператору нужно руками дать команду. Часто такие кнопки ставят на дверцу шкафа или на отдельный кнопочный пост рядом с оборудованием, чтобы не лезть внутрь и не открывать щит при каждом запуске. Красный цвет обычно выбирают под «стоп», «сброс», «аварийное действие по месту» или просто как заметную команду — но логику надписей и схемы каждый делает под свой объект.

Ключевые характеристики, которые здесь действительно важны:

• Монтажный диаметр: 22 мм — стандарт для большинства постов и дверей шкафов.
• Контактная схема: 1NO + 1NC — один нормально открытый и один нормально закрытый контакт.
• Степень защиты: IP54 — защита от пыли в количестве, которое не мешает работе, и от брызг с любого направления.
• Цвет: красный — визуально хорошо читается на панели.
• Артикул производителя: sw2c-11s-r.
• Бренд: EKF, серия PROxima.

Из практических моментов полезно именно сочетание NO+NC. В реальных схемах это дает свободу: одним контактом можно подавать команду на вход контроллера или катушку, вторым — разрывать цепь разрешения, делать блокировку, индикацию или контроль «нажатия» двумя разными цепями. На монтаже это экономит место на панели и уменьшает количество элементов: вместо двух отдельных кнопок/контактов ставится один узел, а логика получается аккуратнее.

Как это работает в простых словах: внутри стоит механика, которая при нажатии переключает два независимых контакта. Нормально открытый (NO) замыкается — то есть «дает сигнал», нормально закрытый (NC) размыкается — то есть «снимает сигнал». За счет этого кнопку удобно использовать и в цепях управления, и в цепях безопасности/блокировок (там, где по задумке в покое должно быть «замкнуто», а при нажатии/срабатывании — «разомкнуто»). Степень защиты IP54 достигается уплотнениями со стороны лицевой панели — они как раз и спасают от пыли и брызг в зоне, где оператор трогает кнопку руками.

Почему берут именно такой формат: 22 мм — универсальный стандарт, который легко вписывается в большинство шкафов и постов без экзотических вырезов. Комбинация 1NO+1NC закрывает львиную долю задач в управлении. Красный цвет делает команду заметной, особенно на плотной панели, где рядом стоят селекторы, лампы и другие кнопки. IP54 — разумный минимум для промышленных помещений, где есть пыль, конденсат и периодическая влажная уборка.

Рекомендации по применению: перед сверлением панели проверьте, что за дверцей/стенкой есть место под контактный блок и проводку — на тесных дверцах это частая мелочь, о которую «спотыкаются». Для стабильной работы контактов используйте наконечники на проводах и не перетягивайте клеммы — от этого выигрывает и надежность, и сервис в будущем. Если кнопка ставится на улицу или под прямую струю воды, IP54 уже может быть недостаточно — там лучше заранее закладывать более высокую степень защиты или переносить пост в защищенную зону.
