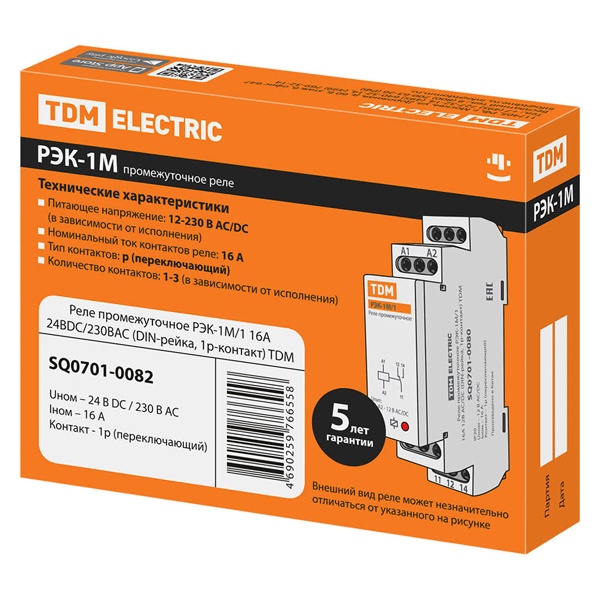

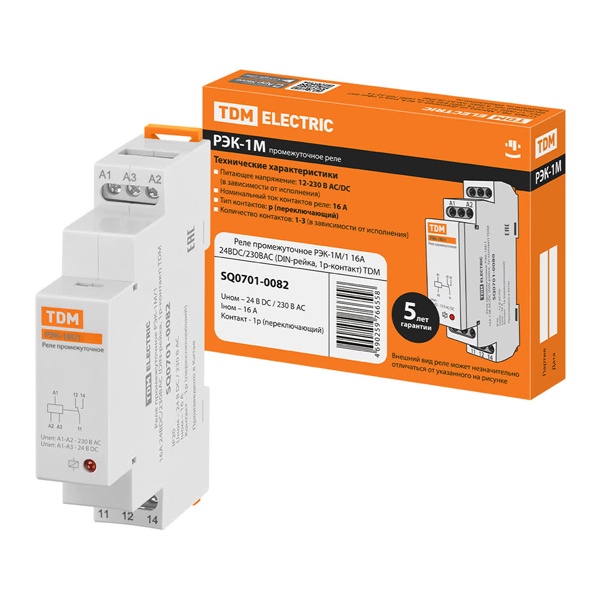

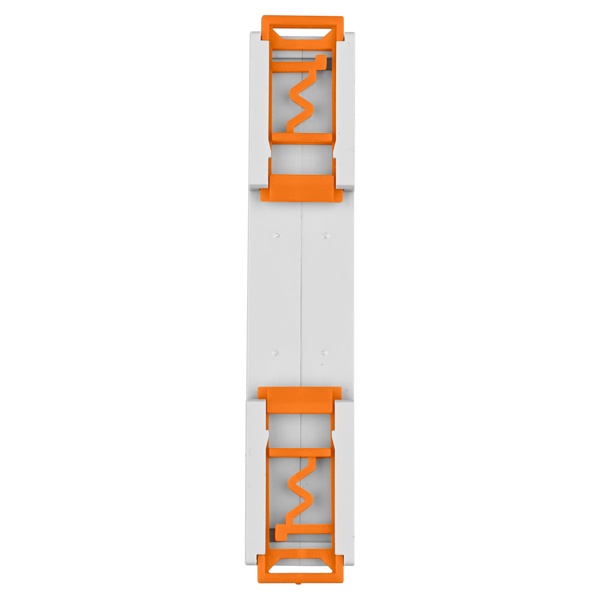

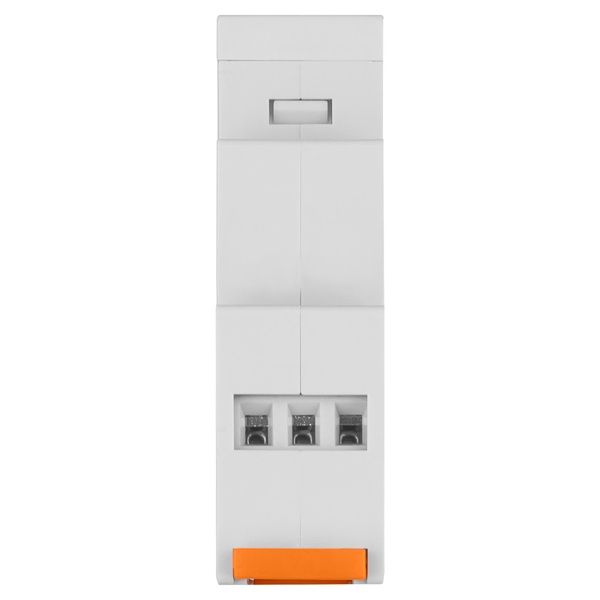

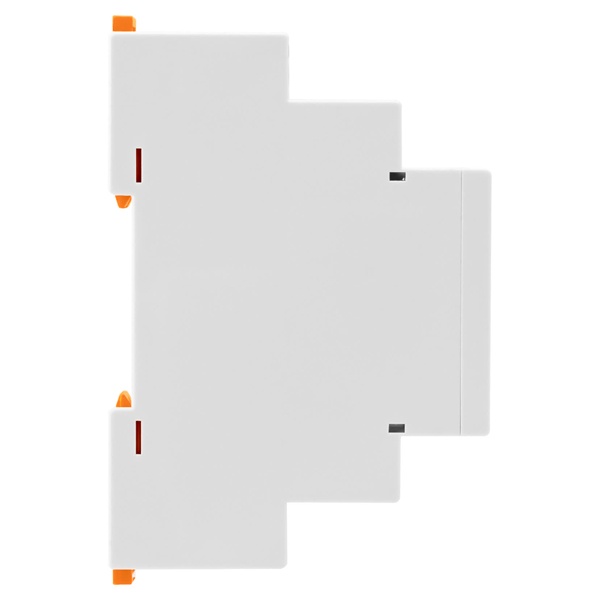

Реле промежуточное TDM РЭК-1М/1 16А 1НО/НЗ 24В DС/230В АС SQ0701-0082

Промежуточное реле — та самая «прослойка», которая помогает развести по уму цепи управления и силовую часть, не городя лишних контакторов там, где они не нужны. TDM РЭК-1М/1 — рабочая лошадка для щитов и шкафов автоматики, когда нужно надежно коммутировать цепь до 16 А и при этом иметь нормальную логику контактов.

Чаще всего его ставят в схемах управления освещением, вентиляцией, насосами, в небольших шкафах автоматики, на станках и в охранно-пожарных цепях — везде, где есть сигнал от кнопки, датчика или контроллера, а дальше нужно переключить нагрузку или перекинуть состояние «нормально разомкнуто/нормально замкнуто». Удобно, что реле подходит как для постоянного 24 В, так и для переменного 230 В: это закрывает типовые задачи и в промышленной автоматике (24 V DC), и в бытовых/коммерческих щитах (230 V AC).

По основным параметрам здесь все по делу:

• серия/модель: РЭК-1М/1;
• номинальный ток контактов: 16 А — для большинства нагрузок в управлении хватает с запасом, но мощные электродвигатели все равно лучше вести через контактор;

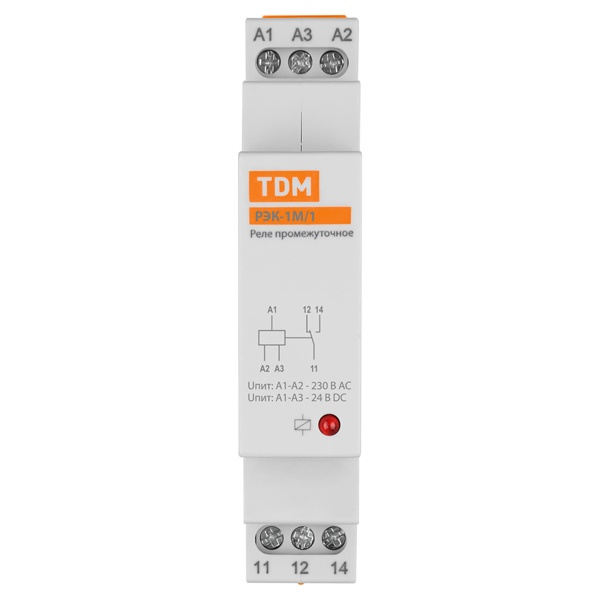

• контактная группа: 1 переключающий контакт (1НО/НЗ) — один общий вывод и два состояния, удобно для блокировок и перекидной логики;
• напряжение катушки: 24 В DC или 230 В AC (в рамках данной модификации) — можно увязать с тем, что уже есть в проекте;
• производитель/артикул: TDM Electric, SQ0701-0082.

Практически это реле ценят за простую эксплуатацию в щите. Промежуточники берут, когда нужно: разгрузить выход контроллера/реле времени, сделать дублирование контакта, организовать самоподхват, развести сигнализацию и управление, или банально «дотянуться» контактами туда, где у основного устройства их не хватает. Формат с перекидным контактом помогает аккуратно строить взаимные блокировки и переключение режимов без лишней экзотики в схеме.

Как работает и что дает по защите логики схемы. На катушку подаете управляющее напряжение — реле срабатывает и перекидывает контакт с НЗ на НО (или наоборот, в зависимости от того, какой вывод используете). За счет этого слаботочная цепь управления отделяется от цепи нагрузки: кнопки, выходы ПЛК, датчики и прочая «электроника» не тянут на себе ток нагрузки напрямую. Это не защитное устройство в смысле автомата или УЗО, но в грамотной схеме реле реально снижает риск выгорания выходов управления и упрощает диагностику: проще найти, где пропал сигнал — на катушке или на контакте.

Почему берут именно такой формат. Во-первых, 1НО/НЗ — универсальная комбинация: можно и включать нагрузку, и делать разрыв по аварии, и строить блокировки. Во-вторых, 16 А по контактам дает возможность коммутировать не только «сигнальные» цепи, но и часть бытовых нагрузок — например, группы освещения или нагреватели небольшой мощности (с оглядкой на пусковые токи и характер нагрузки). В-третьих, вариант катушки 24 V DC/230 V AC позволяет не привязываться к одному типу питания — часто это решает вопрос без переделки щита.

Рекомендации по применению. Если реле ставите на индуктивную нагрузку (катушки контакторов, клапаны, соленоиды), подумайте о подавлении выбросов: для DC обычно ставят диод/варистор по месту, для AC — RC-цепочку или варистор. На токах близких к 16 А обязательно учитывайте пусковые токи и характер нагрузки: лампы накаливания, импульсные БП и двигатели могут «бить» по контактам сильнее, чем кажется по паспорту нагрузки. И самое простое, но важное: не экономьте на маркировке проводов и подписи клемм — с промежуточниками щит получается аккуратнее, и обслуживать его потом заметно легче.
