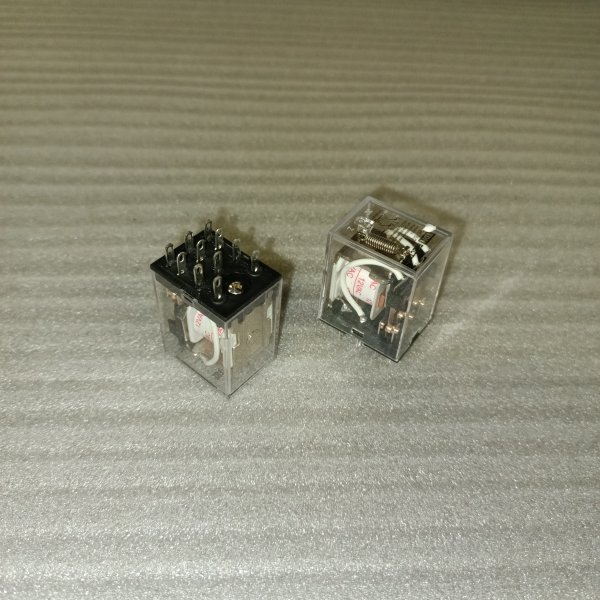

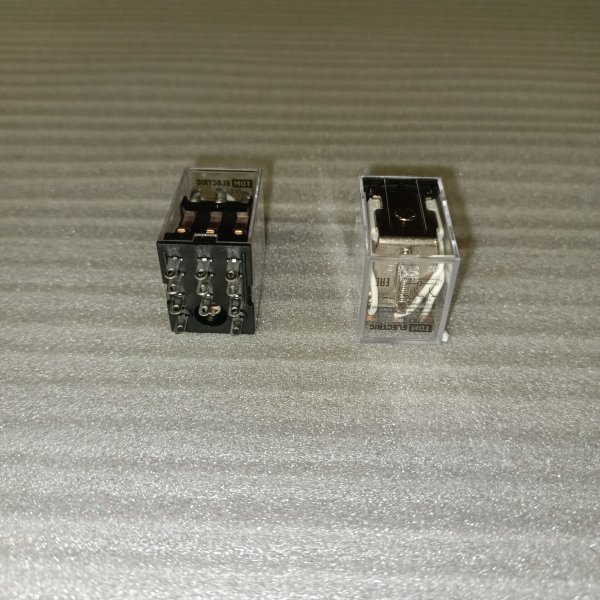

Реле промежуточное РЭК78/3 ТДМ, номинальный ток 5А, напряжение катушки 12 В, тип напряжения AC, 3 переключающих контакта
Описание
Реле промежуточное РЭК78/3 ТДМ, номинальный ток 5А, напряжение катушки 12 В, тип напряжения AC, 3 переключающих контакта SQ0701-0034
Промежуточные реле - это устройства, которые служат для усиления и переключения сигналов между различными устройствами или элементами системы. Они имеют один или несколько контактов, которые переключаются под воздействием электрического сигнала.
Промежуточные реле РЭК77 обычно используются в автоматических системах управления, системах контроля, а также в электрощитовых и панельных распределительных щитах. Эти реле могут иметь различные конфигурации контактов, например, нормально разомкнутые (НР), нормально замкнутые (НЗ) и перекидные контакты.
- Назначение:
- Предназначены для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.
- Применение:
- для управления нагрузками небольшой мощности, требующими большого количества коммутаций;
- для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле;
- в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д.;
- коммутации электрических цепей переменного и постоянного тока.
- Конструкция:
- В реле применяются серебросодержащие контакты.
- Реле может комплектоваться модульными розеточными разъемами для крепления как на DIN-рейку, так и на панель с помощью винтов.
- На разъемах расположены зажимы выводов переключающих контактов и катушки управления.
- Характеристики:
- Номинальный ток: 5 А
- Тип напряжение катушки управления: AC
- Напряжение катушки управления: 12 В
- Типоразмер: реле c 3 переключающими контактами
Описание от производителя:
Назначение:
Предназначены для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.
Применение:
Для управления нагрузками небольшой мощности, требующими большого количества коммутаций. Для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле. В автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д.. Коммутации электрических цепей переменного и постоянного тока.
Преимущества:
Ассортимент реле РЭК гораздо шире ассортимента большинства российских производителей, что позволяет применять реле РЭК торговой марки TDM ELECTRIC для управления нагрузкой в сетях любого напряжения. В ассортименте реле РЭК имеются исполнения с индикацией наличия напряжения на управляющей катушке. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А. Любое рабочее положение в пространстве. Уменьшенные габариты реле предоставляют возможность более рационального размещения изделий на монтажной плоскости.
Материалы:
Применение серебросодержащих контактов повышает надежность контактирования и долговечность реле.
Характеристики
| Бренд | TDM Electric |
| Номинальный ток | 5 А |
| Количество НО/НЗ полюсов | 3 |
| Напряжение цепи управления | 12 В |
| Ток цепи управления | Переменный |
| Установка | Розетка |
Классификация ETIM
ETIMОбзор от AI
Реле TDM РЭК78/3 5А 12В AC — электромагнитное промежуточное реле для коммутации цепей управления и автоматизации. Используется для передачи управляющего сигнала на исполнительные устройства, гальванической развязки цепей, а также для увеличения количества коммутируемых контактов в схемах. Реле рассчитано на питание катушки переменным напряжением 12 В и коммутацию нагрузок током до 5 А.
Где используется
- Шкафы управления и автоматики (щитовая сборка, АСУ ТП).
- Схемы управления освещением, вентиляцией, насосами, электромагнитными клапанами.
- Промежуточная коммутация между контроллером/реле времени/термостатом и силовым контактором.
- Системы сигнализации и блокировок, релейная логика.
- Модернизация и ремонт оборудования, где требуется реле с катушкой 12 В AC.
Особенности и преимущества
- Катушка на 12 В AC — удобное решение для низковольтных цепей управления с переменным напряжением.
- Коммутация до 5 А — подходит для типовых нагрузок в цепях управления и сигнализации.
- Промежуточное реле — помогает разгрузить выходы управляющей аппаратуры и повысить надежность схемы.
- Удобно применять в щитовой автоматике при необходимости размножения контактов и реализации простых логических функций.
- Оптимально для применения с колодкой (основанием) соответствующего типа для быстрого монтажа и замены.
Основные характеристики
- Тип устройства: промежуточное электромагнитное реле
- Серия/модель: РЭК78/3
- Номинальный ток контактов: 5 А
- Напряжение катушки: 12 В
- Род тока катушки: AC (переменный)
- Производитель: TDM Electric
- Артикул: SQ0701-0034
Рекомендации по подбору
- Убедитесь, что в вашей схеме предусмотрено именно питание катушки 12 В AC (не DC).
- Проверьте соответствие коммутируемого тока и типа нагрузки (активная/индуктивная). Для индуктивных нагрузок рекомендуется закладывать запас по току и применять цепи защиты от перенапряжений.
- Для монтажа в шкаф рекомендуется использовать подходящую колодку (основание) под РЭК78 и обеспечить надежное крепление и контакт.
Комплектация
- Реле TDM РЭК78/3 5А 12В AC — 1 шт.
