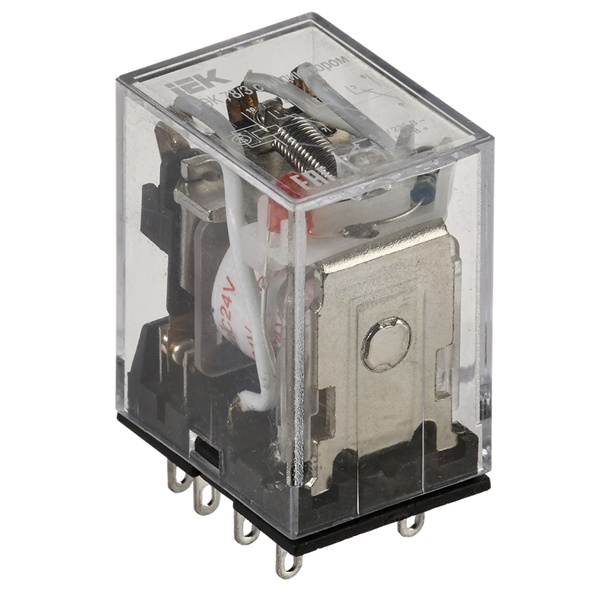

Реле промежуточное модульной серии РЭК78 с сигнальным светодиодом, 3 контакта, напряжение питания 12 В, переменного тока
Реле промежуточное модульной серии РЭК78 с сигнальным светодиодом, 3 контакта, напряжение питания 12 В, переменного тока RRP20-3-05-012A-LED
Реле промежуточные модульной серии РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
- Применение серебросодержащих контактов увеличивает их долговечность.
- Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
- Характеристики:
- Тип подключения: Плоское разъёмное соединение
- Тип напряжения управления: Переменный (AC)
- Тип управления или переключения: Моностабильное
- Тип переключающих контактов: Прочее
- Номинальное напряжение питания цепи управления Us AC 50 Гц: 12 В
- Номинальное рабочее напряжение AC контактов: 230 В
- Номинальное рабочее напряжение DC контактов: 24 В
- Номинальный ток контактов: 5 А
- Ток потребляемый катушкой при AC 230 В: 7.5 мА
- Ток потребляемый катушкой при AC 24 В: 65.0 мА
- Ток потребляемый катушкой при AC 12 В: 115.0 мА
- Ток потребляемый катушкой при DC 24 В: 40.0 мА
- Ток потребляемый катушкой при DC 12 В: 75.0 мА
- Мощность катушки управления при AC 12 В: 1.4 ВА
- Мощность катушки управления при AC 24 В: 1.6 ВА
- Мощность катушки управления при AC 230 В: 1.7 ВА
- Мощность катушки управления при DC 12 В: 0.9 Вт
- Мощность катушки управления при DC 24 В: 1.0 Вт
- Количество групп переключающих контактов: 3
- Электрическая износостойкость: 105 циклов
- Механическая износостойкость: 107 циклов
- Тип разъема: PPM78/3
- Температура эксплуатации: -45...+40 °C
- Климатическое исполнение: У2.1
- Степень защиты: IP40
- Ширина: 20.5 мм
- Высота: 42 мм
- Глубина: 27 мм
- Полюсность: Определенная полюсность
| Бренд | IEK |
| Номинальный ток | 5 А |
| Количество НО/НЗ полюсов | 3 |
| Напряжение цепи управления | 12 В |
| Ток цепи управления | Переменный |
| Установка | Розетка |
| Индикатор LED | Да |
Реле РЭК78/3 (MY3) от ONI (IEK) — рабочая «лошадка» для схем автоматики, где нужно надежно коммутировать цепи и при этом видеть, что катушка действительно под напряжением. Индикация сильно выручает при пусконаладке и поиске плавающих отказов, когда на клеммах «как бы есть», а в реальности контакт не отрабатывает.
Обычно его ставят в шкафы управления и распределительные щиты: в цепи управления контакторами, клапанами, небольшими приводами, сигнализацией и блокировками. Подходит для ситуаций, когда управляющее напряжение — 12 В переменного тока, а по контактам нужно коммутировать нагрузку до 5 А (в рамках корректно подобранной схемы и типа нагрузки).
- Серия/тип: РЭК78/3 (аналог форм-фактора MY3)
- Количество групп контактов: 3 (по обозначению «/3»)
- Номинальный ток контактов: 5 А
- Катушка: 12 В AC
- Индикация срабатывания: есть (LED)
- Артикул производителя: RRP20-3-05-012A-LED
- Бренд: IEK (линейка ONI)
Практический плюс реле этого формата — удобство обслуживания: в шкафу такое реле читается быстро, а светодиод сразу показывает состояние катушки. На диагностике это экономит время: видно, приходит ли управляющий сигнал, и проще отделить проблему в управлении от проблемы по силовой части или механике нагрузки.
Работает просто: подаете 12 В AC на катушку — реле срабатывает, переключая три группы контактов. Когда напряжение на катушке пропадает — возвращается в исходное состояние. Индикация включается при подаче питания на катушку, поэтому по ней можно контролировать факт управления без лишних измерений.
Почему берут именно такое: компактно закрывает задачу «управление + контроль», нормально ложится в типовые схемы автоматики и не заставляет гадать, сработало ли реле в данный момент. Для сервисных работ и наладки это особенно заметно.
Рекомендации по применению: перед установкой проверьте, что в схеме действительно 12 В переменного тока (AC), а не постоянка. По току 5 А ориентируйтесь на характер нагрузки: для индуктивных потребителей (катушки, соленоиды) закладывайте запас и при необходимости ставьте элементы подавления помех в цепях управления. В щитах лучше сразу промаркировать цепи катушки и группы контактов — с тремя переключающими группами проще ошибиться при монтаже, чем кажется.
