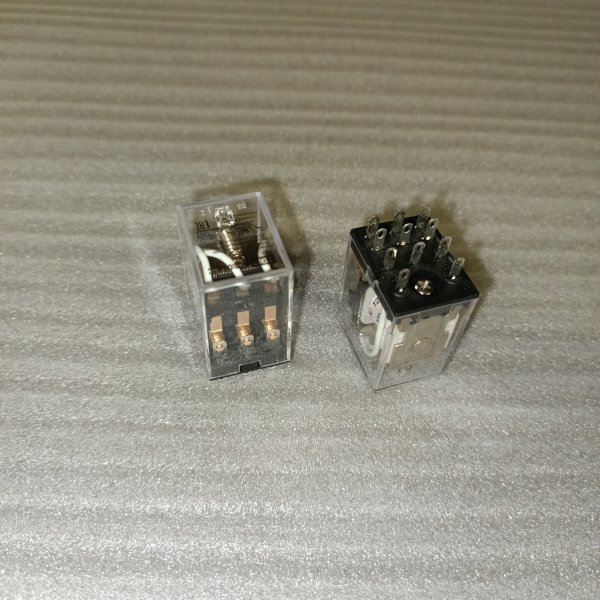

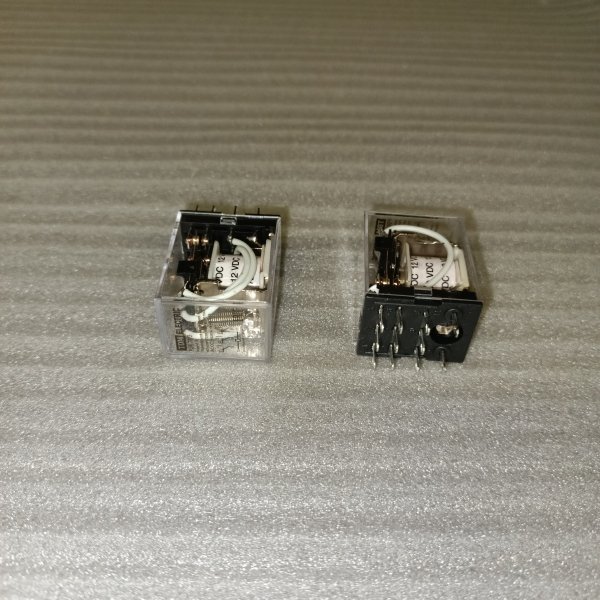

Реле промежуточное РЭК78/3 ТДМ, номинальный ток 5А, напряжение катушки 12 В, тип напряжения DC, 3 переключающих контакта
Реле промежуточное РЭК78/3 ТДМ, номинальный ток 5А, напряжение катушки 12 В, тип напряжения DC, 3 переключающих контакта SQ0701-0033
Промежуточные реле - это устройства, которые служат для усиления и переключения сигналов между различными устройствами или элементами системы. Они имеют один или несколько контактов, которые переключаются под воздействием электрического сигнала.
Промежуточные реле РЭК77 обычно используются в автоматических системах управления, системах контроля, а также в электрощитовых и панельных распределительных щитах. Эти реле могут иметь различные конфигурации контактов, например, нормально разомкнутые (НР), нормально замкнутые (НЗ) и перекидные контакты.
- Назначение:
- Предназначены для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.
- Применение:
- для управления нагрузками небольшой мощности, требующими большого количества коммутаций;
- для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле;
- в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д.;
- коммутации электрических цепей переменного и постоянного тока.
- Конструкция:
- В реле применяются серебросодержащие контакты.
- Реле может комплектоваться модульными розеточными разъемами для крепления как на DIN-рейку, так и на панель с помощью винтов.
- На разъемах расположены зажимы выводов переключающих контактов и катушки управления.
- Характеристики:
- Номинальный ток: 5 А
- Тип напряжение катушки управления: DC
- Напряжение катушки управления: 12 В
- Типоразмер: реле c 3 переключающими контактами
Описание от производителя:
Назначение:
Предназначены для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.
Применение:
Для управления нагрузками небольшой мощности, требующими большого количества коммутаций. Для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле. В автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д.. Коммутации электрических цепей переменного и постоянного тока.
Преимущества:
Ассортимент реле РЭК гораздо шире ассортимента большинства российских производителей, что позволяет применять реле РЭК торговой марки TDM ELECTRIC для управления нагрузкой в сетях любого напряжения. В ассортименте реле РЭК имеются исполнения с индикацией наличия напряжения на управляющей катушке. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А. Любое рабочее положение в пространстве. Уменьшенные габариты реле предоставляют возможность более рационального размещения изделий на монтажной плоскости.
Материалы:
Применение серебросодержащих контактов повышает надежность контактирования и долговечность реле.
| Бренд | TDM Electric |
| Номинальный ток | 5 А |
| Количество НО/НЗ полюсов | 3 |
| Напряжение цепи управления | 12 В |
| Ток цепи управления | Постоянный |
| Установка | Розетка |
Промежуточное реле EC001437
Реле РЭК78/3 5А 12В DC TDM Electric
РЭК78/3 — классическое промежуточное реле из тех, что ставят в шкафах автоматики каждый день. Когда нужно развязать цепи управления, «размножить» контакт или аккуратно переключить несколько линий от одного сигнала — такие реле выручают чаще всего. Версия на 12 В DC удобна там, где управление идет от низковольтного питания.
По месту применения это, в первую очередь, щиты управления и автоматики: насосные, вентиляция, небольшие станки, системы сигнализации, управление клапанами и контакторами, сборки на DIN-рейке с клеммами и контроллерами. Реле также часто ставят как буфер между слабым управляющим выходом (кнопка, датчик, релейный выход контроллера) и цепью, где нужно коммутировать несколько независимых линий.
Ключевые параметры, на которые обычно смотрят:
- тип: электромеханическое промежуточное реле серии РЭК78;
- исполнение: 3 группы контактов (обозначение «/3»);
- ток контактов: 5 А;
- напряжение катушки: 12 В DC;
- артикул производителя: SQ0701-0033.
Практический плюс формата РЭК78 в том, что это «сервисное» реле: его удобно менять и обслуживать в составе щита, не трогая силовую часть схемы больше, чем нужно. Три контактные группы дают свободу по логике — можно одновременно включать исполнительный механизм и, например, отдавать сигнал на лампу/контроллер или собирать простую блокировку без дополнительных компонентов.
По работе все просто: при подаче 12 В постоянного тока на катушку реле притягивает якорь, и контакты переключаются в заданное положение. Когда питание катушки пропадает — возвращается в исходное. За счет гальванической развязки катушки и контактов удобно отделять «управление» от «нагрузки» и не тянуть лишние токи через кнопки, датчики и выходы автоматики.
Почему такие реле берут на сборку: понятная схемотехника, привычный для щитов формат, возможность коммутировать несколько цепей одним сигналом и быстро восстановить работоспособность при замене реле. Для 12-вольтовых цепей управления — рабочая лошадка без сюрпризов.
Рекомендации по применению: перед монтажом сверьте, что катушка действительно должна быть на 12 В DC (а не AC) — это частая причина ошибок в щитах. При коммутации индуктивных нагрузок (катушки контакторов, клапаны, реле) закладывайте меры по подавлению выбросов — так контакты живут заметно дольше. И не подходите к пределу 5 А «впритык»: в реальных шкафах запас по току и режиму работы всегда идет на пользу надежности.
