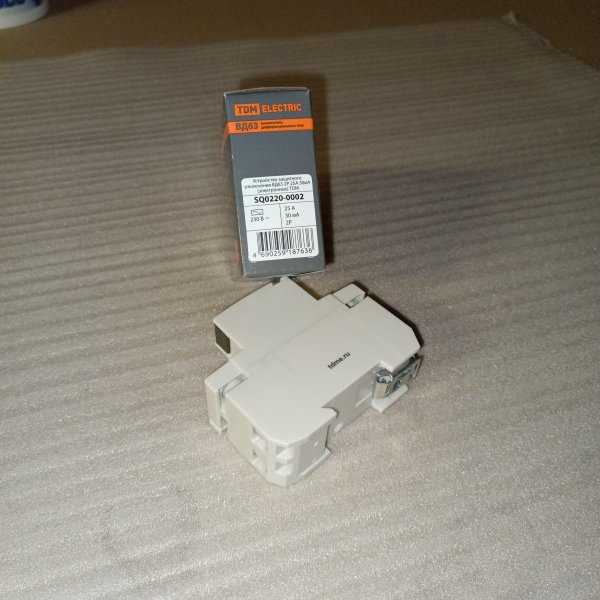

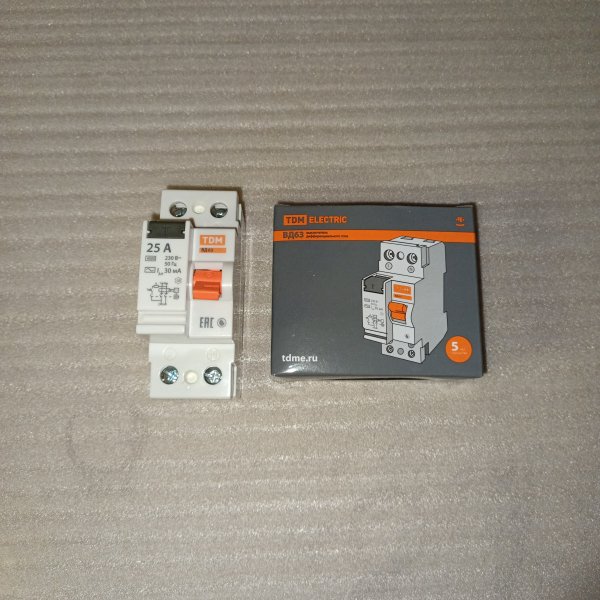

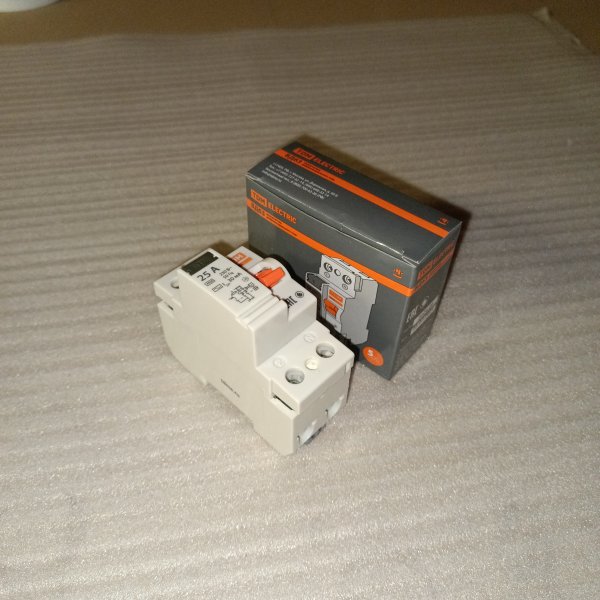

Устройство защитного отключения TDM ВД63 2Р 25А 30мА (электронное) тип АС SQ0220-0002

Двухполюсный выключатель дифференциального тока ВД63 ТДМ 30мА тип АС, номинальный ток 25 ампер SQ0220-0002

Устройства защитного отключения играют важную роль в обеспечении безопасности и надежности электрических систем. Они могут предотвращать повреждение оборудования и предупреждать аварии, отключая электрическую цепь при возникновении опасных условий, таких как перегрузки или короткие замыкания.

Назначение:
• Проведение тока в нормальном токе
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протеками токов утечки на землю.

Применение:
• Строительные объекты.
• Жилищно-коммунальное хозяйство и офисы.
• Промышленные здания.
• Электрифицированные рекламные конструкции.

Конструкция:
• ВД63 представляет собой аппарат электронного типа, функционально зависящий от напряжения. Время срабатывания не более 40 мс.
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Винты, соединяющие корпус, опломбированы, что позволяет избежать несанкционированного разбора аппарата.

Количество полюсов	2
Номинальное напряжение частотой 50 Гц,	В 230/400
Номинальный ток, А	25
Номинальный условный дифференциальный ток короткого замыкания, А	4500
Рабочая характеристика при наличии дифференциального тока	AС
Время отключения при номинальном дифференциальном токе, с	0,04
Номинальная отключающая способность Inc, A	4500
Условия эксплуатации	УХЛ4
Электрическая износостойкость, циклов В-О, не менее	4000
Механическая износостойкость, циклов В-О, не менее	10 000
Степень защиты по ГОСТ 14254-96	IР20
Максимальное сечение провода, присоединяемого к контактным зажимам, мм2	25 – для многожильного проводника, 35 – для одножильного
Диапазон рабочих температур, °С	от –25 до +40
Масса одного полюса, не более, кг	0,2

Назначение:
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю. Защита оборудования и электропроводки от перегрева при нарушении изоляции.
Применение:
Электрифицированные рекламные конструкции. Промышленные здания. Строительные объекты. Жилищно-коммунальное хозяйство и офисы.
Преимущества:
Является более экономичным решением, чем электромеханическое УЗО. Устройство собрано на основе микроэлектроники, функционально зависит от напряжения.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

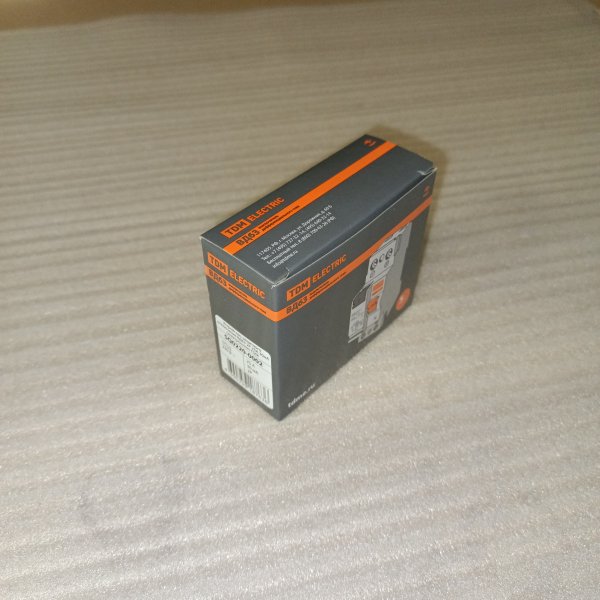

Упаковка:
Групповая упаковка ВД63 2Р по 6 шт., ВД63 4Р по 3 шт. Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
