Дифференциальный автомат TDM 4П С63А 300мА тип АС трехфазный электронный 4,5кА АД14 (дифавтомат, АВДТ) SQ0204-0147

Четырехполюсный дифавтомат АД14 ТДМ, номинальный ток 63 ампера уставка С, дифференциальный ток 300 мА, шириной 5 модулей SQ0204-0147

Дифференциальный автомат АД14 - это современное электротехническое устройство, спроектированное для обеспечения безопасности электрических сетей и систем. Он выполняет функции защиты от утечки тока и перегрузок, обеспечивая надежное функционирование электрических устройств и оборудования.

Назначение:
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение:
• Строительные объекты.
• Жилищно-коммунальное хозяйство и офисы.
• Промышленные здания.
• Электрифицированные рекламные конструкции.

Материалы:
• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Конструкция:
• Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
• В блоке дифференциальной защиты предусмотрена кнопка "возврат", которая в случае срабатывания аппарата по дифференциальному току, механически препятствует повторному включению аппарата без ручного возврата ее в корпус.
• Аппараты АД12 и АД14 сочетают в себе функции автоматического выключателя и выключателя дифференциального тока.

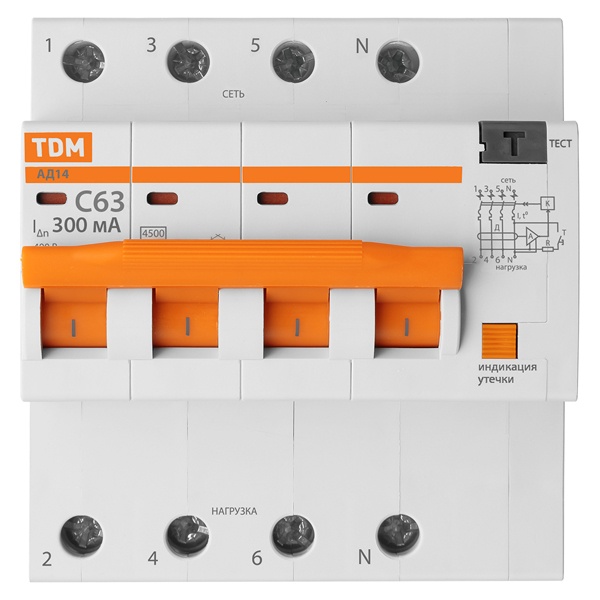

• На лицевой панели каждого полюса дифференциального автомата АД расположен механический индикатор положения контактов (включено/отключено).

Количество полюсов	4
Номинальное рабочее напряжение переменного тока Ue	230/400
Номинальный ток, А	63
Номинальный отключающий дифференциальный ток, мА	300
Номинальный условный дифференциальный ток короткого замыкания, А	4500
Характеристики срабатывания электромагнитного расцепителя	С
Рабочая характеристика при наличии дифференциального тока	AC
Время отключения при номинальном дифференциальном токе, мс	> 40
Условия эксплуатации	УХЛ4
Степень защиты по ГОСТ 14254-96	IР20
Электрическая износостойкость, циклов В/О, не менее	6000
Механическая износостойкость, циклов В/О, не менее	20 000
Максимальное сечение подключаемых проводников, мм2	25 (вход); 16/25 (выход) – для многожильного проводника, 35 (вход); 25/35 (выход) – для одножильного проводника
Масса, кг	0,45
