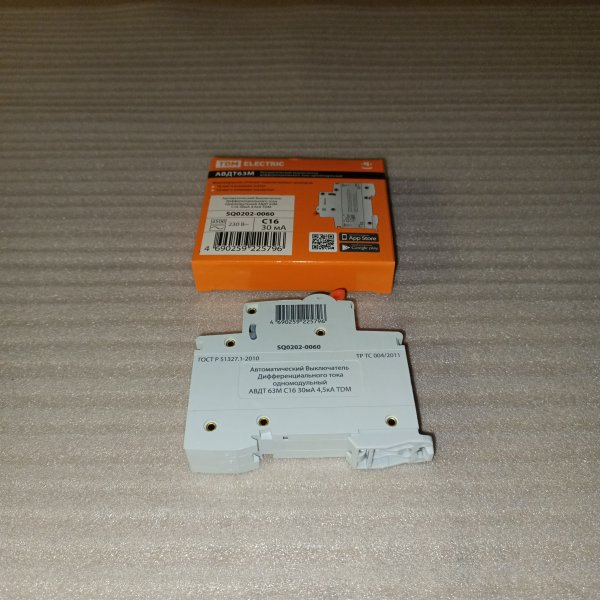

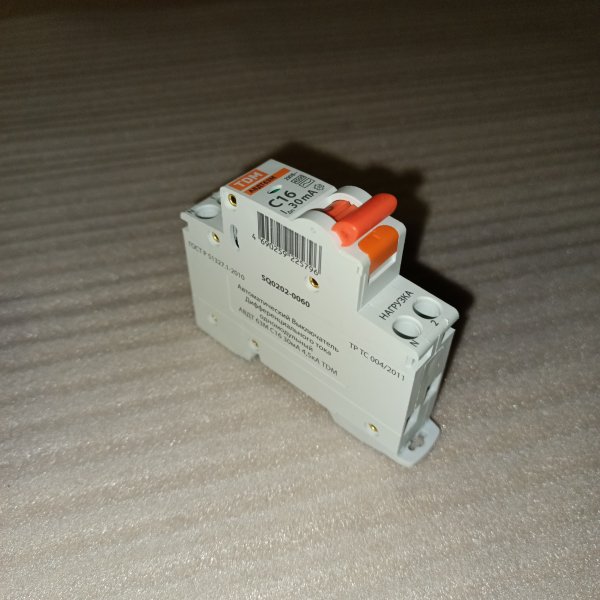

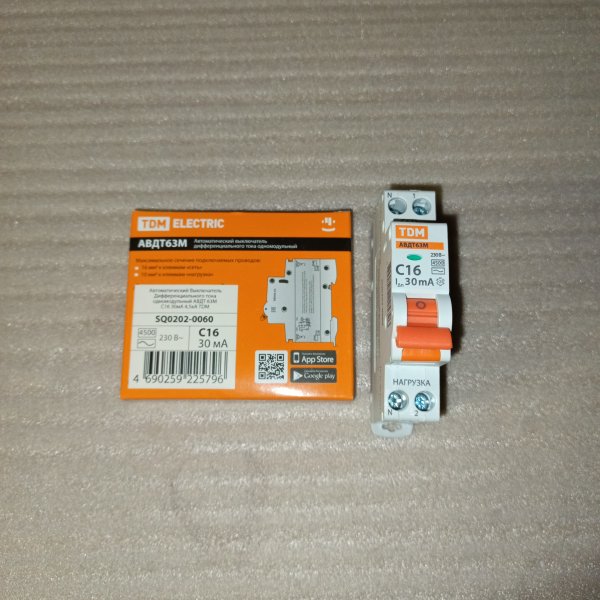

Дифференциальный автомат TDM 1П+Н C16А 30мА тип АС однофазный электронный 4,5кА 1 модуль АВДТ63М (дифавтомат, АВДТ) SQ0202-0060

Двухполюсный автоматический выключатель дифференциального тока, номинальный ток 16 Ампер с характеристикой C, 30 мА SQ0202-0060

Дифференциальный автомат одномодульный АВДТ - это электрическое устройство, специально разработанное для обеспечения безопасности и надежной работы электрических сетей. Этот автомат выполняет функции защиты от утечки тока и перегрузок, что позволяет предотвращать возможные аварии и обеспечивать безопасное использование электрического оборудования.

Назначение:
• Электрооборудование жилых и офисных зданий.
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение:
• Групповые линии, питающие розетки наружной установки.
• Розеточные группы ванных и душевых помещений.
• Цепи освещения подвалов и гаражей.

Материалы:
• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
• Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
• В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

Конструкция:
• Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
• Аппарат имеет повышенную помехозащищенность.

Преимущества:
• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
• Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Характеристики:
• Номинальное напряжение частотой 50 Гц: 230/400 В
• Характеристики срабатывания электромагнитного расцепителя: C
• Номинальный ток: 16 А
• Количество полюсов: 1+N
• Номинальный отключающий дифференциальный ток: 30 мА
• Рабочая характеристика при наличии дифференциального тока: A
• Время отключения при номинальном дифференциальном токе: <40 мс
• Электрическая износостойкость, циклов В­О: не менее 6 000
• Механическая износостойкость, циклов В­О: не менее 20 000
• Условия эксплуатации: УХЛ4
• Степень защиты выключателя: IP 20
• Наличие драгоценных металлов: 1+N - 0,35/3+N - 0,95 г/полюс
• Максимальное сечение присоединяемых проводов: 25 мм²
• Масса: 0,19 кг
• Потребляемая мощность не более: 0,5 Вт
• Диапазон рабочих температур: –25 до +40 °С

Назначение:
Проведение тока в нормальном режиме. Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю. Отключение тока при коротких замыканиях или перегрузке.
Применение:
Групповые линии, питающие розетки наружной установки.
Преимущества:
Компактная ширина модуля (18 мм) позволяет экономить место в элеткрощитах по сравнению со стандартной шириной АВДТ63 (36 мм). Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов. Наличие индикации срабатывания от дифференциального тока утечки. Сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
Материалы:
Корпус и детали выполнены из пластика, не поддерживающего горение.
Упаковка:

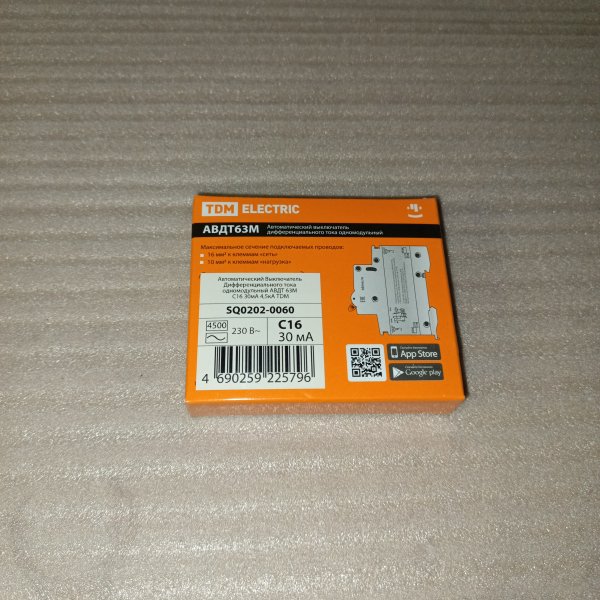

АВДТ63М - 1 шт; Индивидуальная упаковка - 1 шт; Руководство по эксплуатации - 1 шт; Паспорт - 1 шт.
