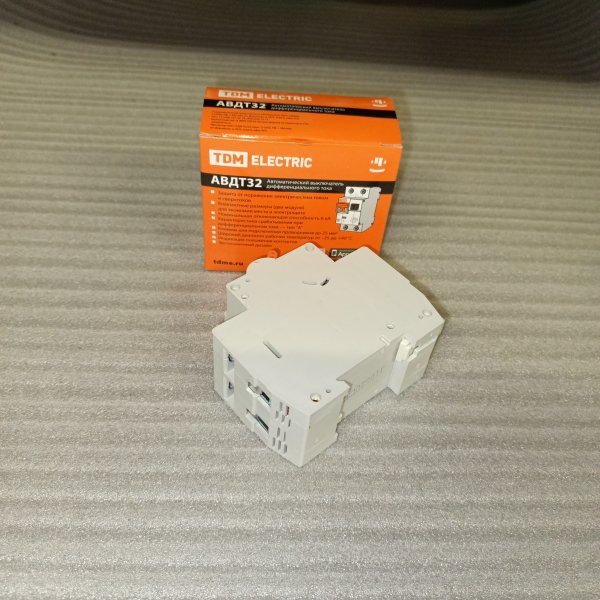

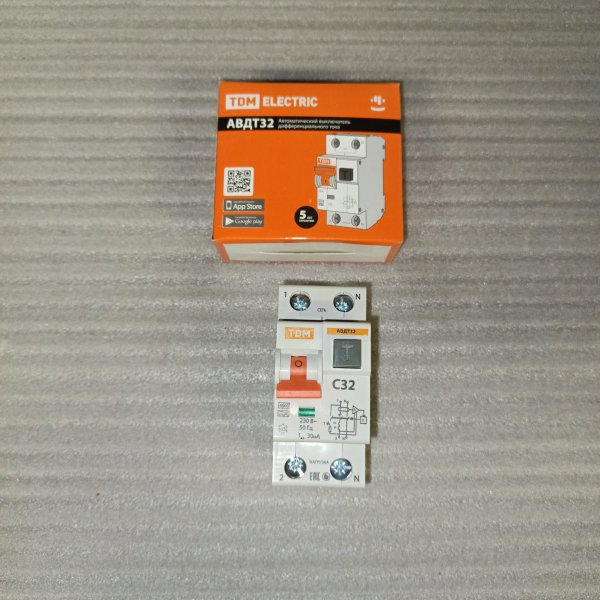

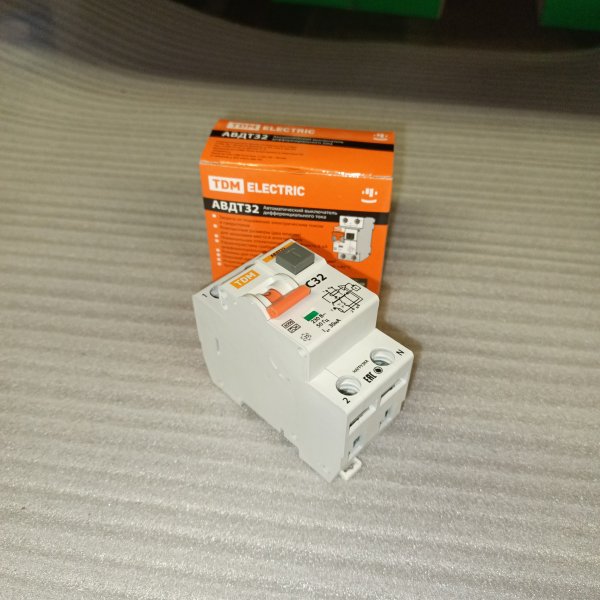

Дифференциальный автомат TDM 1П+Н C32А 30мА тип А однофазный электронный 6кА АВДТ32 (дифавтомат, АВДТ) SQ0202-0032

Автоматический выключатель дифференциального тока АВДТ 32 ТДМ, номинальный ток 32 ампера с характеристикой С, 30 мА тип А, отключающая способность 6кА SQ0202-0032

Назначение:
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.

Применение:
• Электрооборудование жилых и офисных зданий.
• Групповые линии, питающие розетки наружной установки.
• Розеточные группы ванных и душевых помещений.
• Цепи освещения подвалов и гаражей.

Материалы:
• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.
• Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
• В фазном полюсе на выходе дугогасительной камеры предусмотрена многослойная перфорированная омедненная пластина для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

• Характеристики электромагнитногорасцепителя – зона срабатывания автоматического выключателя согласно время-токовой характеристики отключения.
  - Характеристика C (срабатывание в зоне свыше 5-10 In) – групповые цепи и бытовые нагрузки с умеренными пусковыми токами: электроприборы, освещение, промышленное оборудование.

Номинальное напряжение частотой 50 Гц, В	230/400
Характеристики срабатывания электромагнитного расцепителя	C
Номинальный ток, А	32
Количество полюсов	1Р+N
Номинальный отключающий дифференциальный ток, мА	30
Рабочая характеристика при наличии дифференциального тока	A
Время отключения при номинальном дифференциальном токе, мс	? 40
Механическая износостойкость, циклов B/О, не менее	20 000
Электрическая изноcoстойкость, циклов B/О, не менее	6000
Степень защиты по ГОСТ 14254-96	IР20
Максимальное сечение подключаемых проводников, мм2	25 – для многожильного проводника, 35 – для одножильного проводника
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ4
Потребляемая мощность, Вт, не более	0,5
Масса одного полюса, не более, кг	0,19
