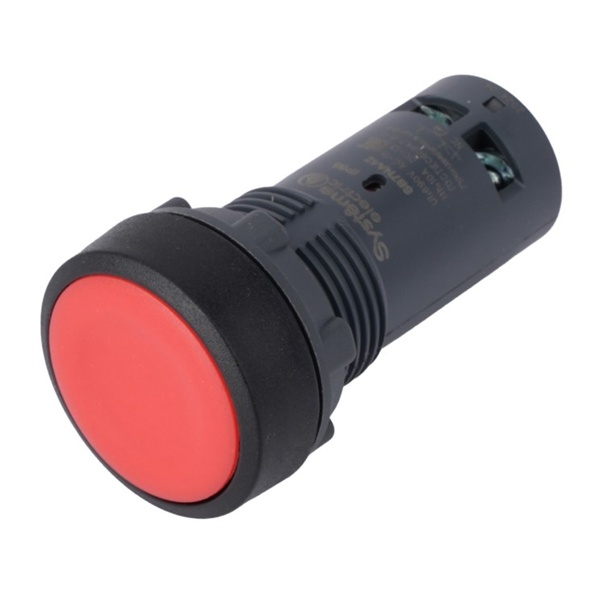

Кнопка моноблочная SE SB7 c возвратом НО+НЗ 22мм IP65 красная SB7NA45

Кнопка SB7 от Systeme Electric — тот самый «красный грибок» на 22 мм, который ставят, когда нужно простое и понятное ручное управление без сюрпризов. Нажал — команда ушла, отпустил — возврат в исходное положение. Плюс здесь сразу две группы контактов: одна нормально открытая и одна нормально закрытая, так что с логикой управления можно развернуться.

Чаще всего такие кнопки живут на дверцах шкафов управления, на пультах станков, на небольших постах у конвейеров и насосных — везде, где оператору нужно «с места» запускать/останавливать цепь или давать команду в автоматику. Удобно и для сервисных режимов: например, одновременно разомкнуть одну цепь и замкнуть другую, чтобы сделать блокировку или сигнализацию в паре с управлением.

По ключевым параметрам тут все прозрачно:

• серия: SE SB7;
• исполнение: моноблочная кнопка (в одном корпусе, без сборки из отдельных блоков);
• механизм: с возвратом (пружинный, без фиксации);
• контакты: НО + НЗ (одна пара нормально открытая и одна нормально закрытая);
• посадочный размер: 22 мм (классический стандарт под большинство панелей и дверей);
• степень защиты: IP65;
• цвет: красный;
• артикул производителя: SB7NA45.

Что в конструкции полезно на практике. Моноблок ценят монтажники: меньше деталей — меньше шансов что-то перепутать или недозащёлкнуть. В шкафу это особенно заметно, когда нужно быстро поставить несколько органов управления и не тратить время на «конструктор». Посадка на 22 мм — стандартная история: если в двери уже есть отверстие под такую кнопку, замена обычно проходит без подгонки. IP65 — это не про «можно утопить в воде», а про реальную защиту от пыли и струй: кнопка нормально переносит грязный цех, влажность, случайные брызги и регулярную протирку.

Как работает и что обеспечивает. Возвратный механизм делает кнопку «моментной»: сигнал держится ровно столько, сколько вы держите кнопку нажатой. Контакты НО и НЗ дают две разные реакции в одной точке управления. В простом варианте НО используют на команду «Пуск», а НЗ — чтобы разорвать другую цепь (например, снять блокировку, отключить лампу «Готов», дать обратный сигнал в контроллер). Или наоборот: НЗ ставят в цепь разрешения/безопасности, а НО — в цепь управления. Красный цвет — привычный для функций «Стоп/Сброс/Аварийная команда» в зависимости от принятой схемы и стандартов на объекте.

Почему берут именно такую. За сочетание «22 мм + IP65 + НО/НЗ + возврат» — это универсальная рабочая комбинация для щитов и постов. Моноблочное исполнение удобно, когда важна скорость и повторяемость монтажа, а две контактные группы позволяют реализовать простую логику без лишних промежуточных реле. В итоге получается аккуратный орган управления, который не требует особого ухода и нормально работает в реальных условиях, а не только «на стенде».

Рекомендации по применению. Перед установкой проверьте толщину панели/двери и место под коммутацию проводов с обратной стороны — у 22-мм кнопок часто ограничение не по отверстию, а по доступу к клеммам. При разводке сразу подпишите, где у вас НО, а где НЗ, чтобы при наладке не ловить «перевернутую» логику. Если кнопка ставится в мокрой зоне или на улице под навесом, следите за качеством кабельных вводов и уплотнений рядом — IP65 кнопки не спасает, если вода заходит в шкаф через вводы.
