Рубильники модульные RESI9 Schneider Electric

Выключатели нагрузки Шнайдер Электрик линейки Resi9 в модульном исполнении

Известная компания Schneider Electric является мировым лидером в предоставлении комплексных решений в области энергетики. Она представляет новую серию модульного оборудования для жилищного строительства Resi9.

Комплексное предложение включает в себя различное оборудование модульного типа. Среди них представлены рубильники модульного типа. Их важной особенностью является наличие максимальной отключающей способности величиной 6000 Ампер.

Модульные выключатели нагрузки представляют собой компактные устройства, которые предназначены для разрыва электрических цепей под нагрузкой. Их принцип действия основан на простейшем размыкании или замыкании контактов. Главными отличительными особенностями аппаратов являются количество полюсов: от 1 до 4, габаритные параметры и технические характеристики. Данная линейка включает в себя рубильники, рассчитанные на нагрузку тока 40 и 63 Ампера при номинальном напряжении сети 240-415 Вольт в цепи переменного тока.

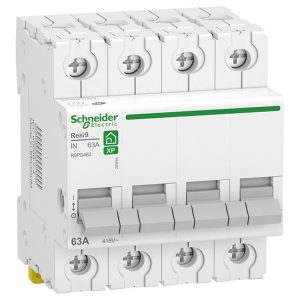

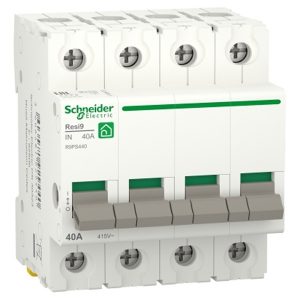

Внешне они заключены в корпус белого цвета, сделанный из самозатухающего термостойкого материала, который обладает степенью защиты IP20 и классом изоляции II. Глубина устройств составляет 76 мм, высота – 81 мм, а ширина меняется в зависимости от количества полюсов от 18 до 72 мм. Рубильники работают от ручного привода, поэтому ими пользуются в случае ремонта или осмотра электрической системы. На каждом аппарате на лицевой панели присутствует серый эргономичный рычаг, обладающий 2-мя положения: I/O – включено/отключено, который имеет индикацию положения контактов. Механическая износостойкость выключателей достигает 50000 циклов, а электрическая – 10000 циклов.

Установка модульных устройств производится на DIN-рейку путем элементарного защелкивания. При этом после их монтажа в распределительном шкафу степень защиты достигает IP40. Подключение аппаратов допустимо как через верхние, так и нижние клеммы с помощью медных проводников с изоляцией из ПВХ. Присоединение жесткого кабеля должно иметь сечение не более 50 квмм, а гибкого или гибкого с наконечником – не более 35 квмм. Рабочий диапазон температур для таких рубильников: от -25 до +60 градусов Цельсия.
