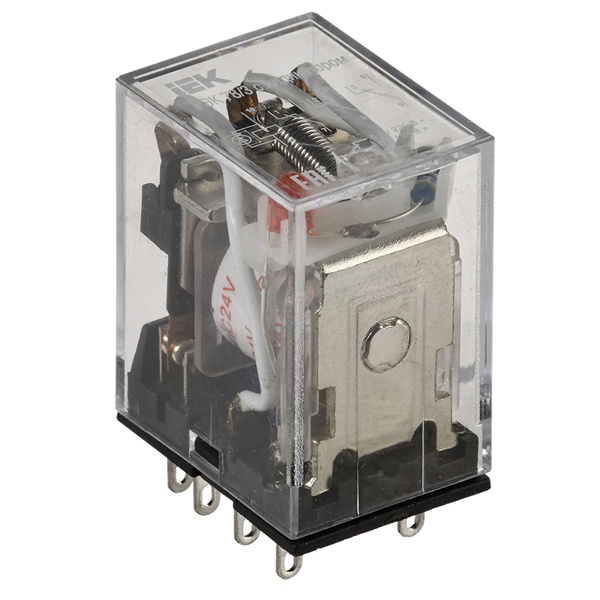

Реле ONI (ИЭК) РЭК78/3(MY3) 5А с индикацией 24В DC RRP20-3-05-024D-LED

Реле промежуточное модульной серии РЭК78 с сигнальным светодиодом, 3 контакта, напряжение питания 24 В, постоянного тока RRP20-3-05-024D-LED

Реле промежуточные модульной серии РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Характеристики:
• Тип подключения: Плоское разъёмное соединение
• Тип напряжения управления: Постоянный (DC)
• Тип управления или переключения: Моностабильное
• Тип переключающих контактов: Прочее
• Номинальное напряжение питания цепи управления DC: 24 В
• Номинальное рабочее напряжение AC контактов: 230 В
• Номинальное рабочее напряжение DC контактов: 24 В
• Номинальный ток контактов: 5 А
• Ток потребляемый катушкой при AC 230 В: 7.5 мА
• Ток потребляемый катушкой при AC 24 В: 65.0 мА
• Ток потребляемый катушкой при AC 12 В: 115.0 мА
• Ток потребляемый катушкой при DC 24 В: 40.0 мА
• Ток потребляемый катушкой при DC 12 В: 75.0 мА
• Мощность катушки управления при AC 12 В: 1.4 ВА
• Мощность катушки управления при AC 24 В: 1.6 ВА
• Мощность катушки управления при AC 230 В: 1.7 ВА
• Мощность катушки управления при DC 12 В: 0.9 Вт
• Мощность катушки управления при DC 24 В: 1.0 Вт
• Количество групп переключающих контактов: 3
• Электрическая износостойкость: 10⁵ циклов
• Механическая износостойкость: 10⁷ циклов
• Тип разъема: PPM78/3
• Температура эксплуатации: -45...+40 °C
• Климатическое исполнение: У2.1
• Степень защиты: IP40
• Ширина: 20.5 мм
• Высота: 42 мм
• Глубина: 27 мм
• Полюсность: Определенная полюсность
