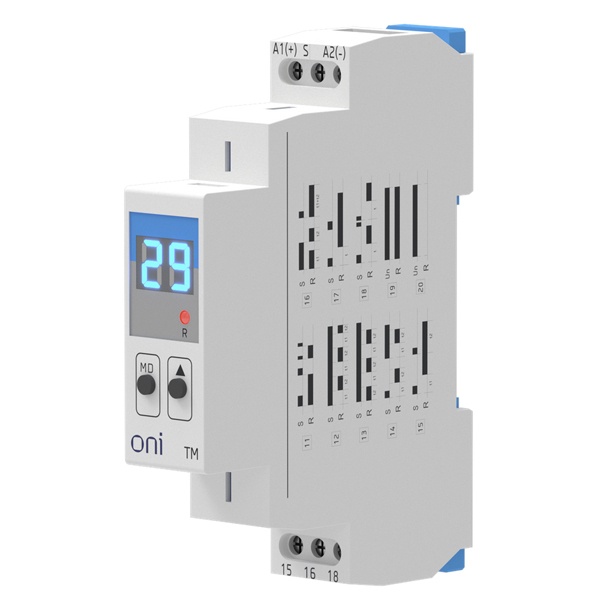

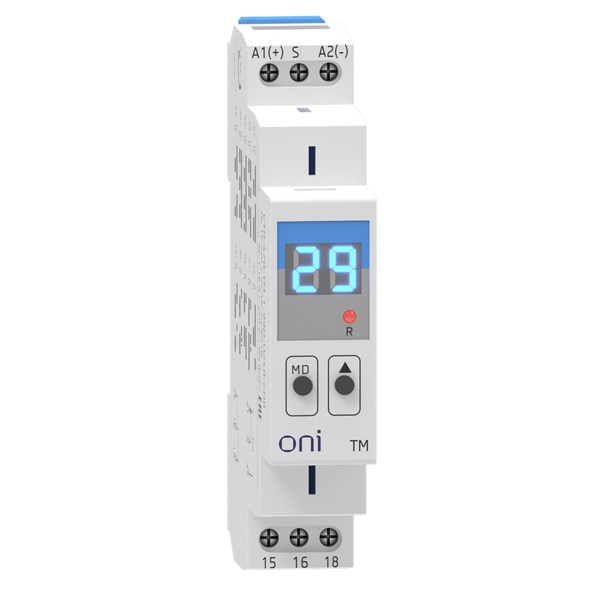

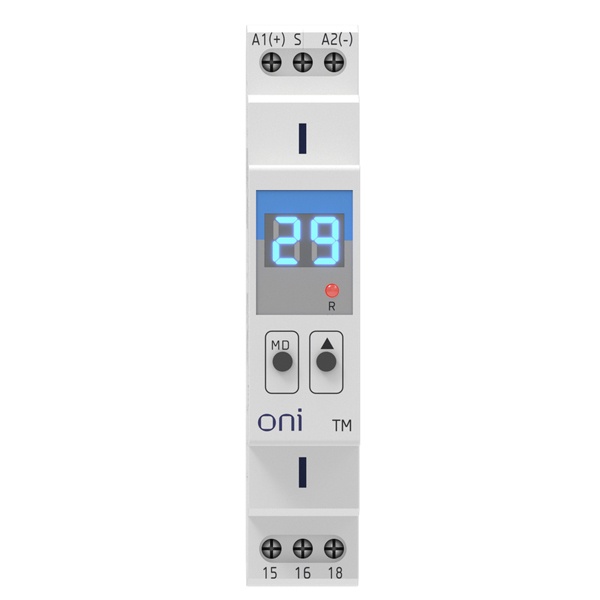

Универсальный модульный таймер IEK с цифровым дисплеем 1 перекидной контакт, управление 12-240В
Универсальный модульный таймер IEK с цифровым дисплеем 1 перекидной контакт, управление 12-240В CTR-470-TM-1-99D-U240-CD0
Реле времени TM IEK предназначено для автоматического управления электрооборудованием за счёт формирования команд на включение и отключение с заданной выдержкой времени. Устройство позволяет реализовывать задержку срабатывания как после подачи питания на реле, так и по внешнему управляющему сигналу — выбор осуществляется в зависимости от установленного режима работы.
Реле оснащено 20 встроенными режимами, что обеспечивает гибкость применения в различных схемах автоматизации и управления. Состояние работы устройства и активные параметры отображаются с помощью информативного LED-дисплея, обеспечивающего удобство настройки и визуального контроля.
Контактная группа рассчитана на номинальный ток до 16 А, что позволяет использовать реле для управления широким спектром нагрузок. Надёжная конструкция и простота эксплуатации делают реле времени TM IEK эффективным решением для промышленных и бытовых систем автоматизации.
- Характеристики:
- Функция задержки на включение - Да
- Функция задержки на выключение - Да
- Функция времени включение с задержкой изменяемой - Нет
- Номинальный ток - 16А
- Номинальное напряжение питания цепи управления - 12-240В
- Количество перекидных контактов - 1
- Импульсное устройство - Да
- Степень защиты - IP20
- Тип подключения - Винтовое соединение
- Перекидной контакт на выключение - Нет
- Перекидной контакт на включение - Нет
| Тип реле | Задержка на включение |
| Тип реле | Многофункциональное |
| Тип реле | Задержка на выключение |
| Бренд | ONI |
| Период программирования | Суточный |
| Способ программирования | Цифровой |
| Кол-во каналов | 1 |
| Резервное питание | Есть |

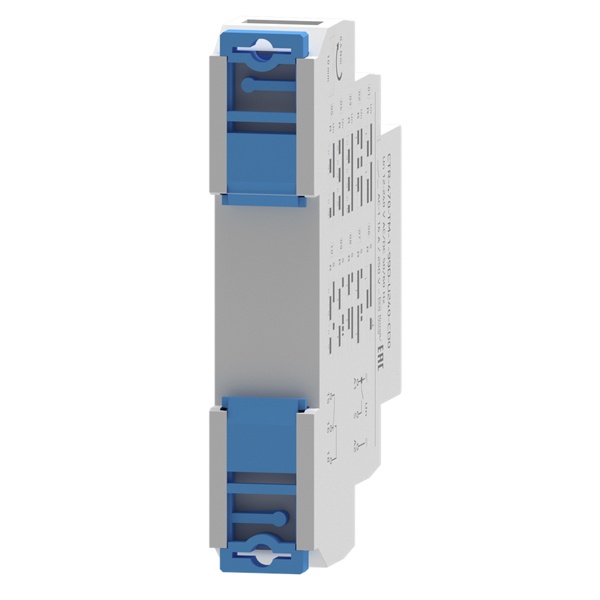

| Тип установки | На DIN-рейку |
Многофункциональное реле времени ONI серии TM с дисплеем — это тот случай, когда в щите нужно аккуратно «разрулить» задержки и циклы без лишних коробок и хитрой автоматики. Питание широкое (12–240 В AC/DC), контактная группа 16 А и один перекидной контакт 1NO/NC — для большинства типовых задач этого хватает с запасом.
Где применяется
Обычно такие реле ставят в шкафах управления и распределительных щитах, когда нужно сделать задержку включения или отключения, организовать работу по циклу, дать паузу между пусками, подержать нагрузку включенной заданное время. В быту и на небольших объектах часто встречается на вентиляции, насосах, освещении (лестницы, коридоры, наружный свет), в простых узлах автоматики ворот и шлагбаумов — везде, где важна «временная логика», а не сложный контроллер.
Ключевые характеристики
- Бренд: ONI
- Серия/линейка: TM
- Тип: реле времени многофункциональное
- Наличие дисплея: да
- Номинальный ток контактов: 16 А
- Выходной контакт: 1NO/NC (перекидной)
- Питание: 12–240 В AC/DC
- Артикул производителя: CTR-470-TM-1-99D-U240-CD0
Практические особенности
Дисплей здесь не для красоты: он заметно упрощает настройку и проверку — меньше шансов перепутать режим или время, особенно когда в щите тесно и все делается «на коленке». Один перекидной контакт удобен тем, что можно выбрать логику коммутации под задачу — замыкать цепь при срабатывании или наоборот размыкать, не меняя схему радикально.
Что делает и как работает
Реле получает питание в широком диапазоне 12–240 В переменного или постоянного тока и отрабатывает выбранный временной алгоритм: выдерживает паузу перед включением, задерживает отключение, формирует импульс или работает в цикле — в зависимости от установленного режима. По истечении заданного времени переключается перекидной контакт (NO/NC), и нагрузка получает нужное состояние.
Почему берут
Берут за универсальность по питанию (удобно, когда на объекте «зоопарк» 24/48/220 В), за понятную настройку с дисплеем и за честную контактную группу 16 А — в реальных схемах это часто позволяет обойтись без лишних промежуточных решений. Плюс перекидной контакт дает свободу в логике управления.
Рекомендации по применению
Если реле будет управлять двигателями, насосами, компрессорами или другой нагрузкой с пусковыми токами, лучше закладывать запас и при необходимости ставить контактор, а реле использовать как управляющее. Перед монтажом имеет смысл сразу продумать, какая логика нужна — работа по NO или по NC, чтобы не переделывать проводку в щите. Настройки после пусконаладки стоит проверить в «боевом» режиме: иногда реальная инерция вентилятора или насоса требует небольшой коррекции времени.
