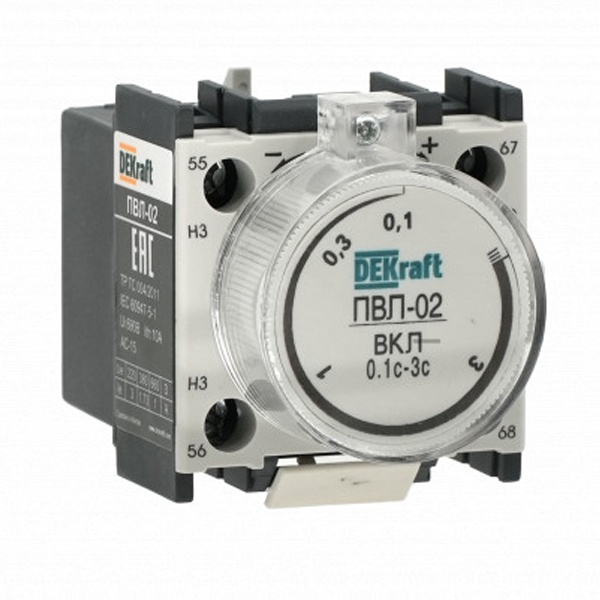

Приставка выдержки времени с задержкой при включении DEKraft ПВЛ-02 0,1-3с 1НО+1НЗ 22182DEK

Фронтальный таймер включения 0,1-3с, 1NO+1NC Декрафт ПВЛ-02 22182DEK

Приставки выдержки времени серии ПВЛ-02 представляют собой механические устройства, не требующие собственного потребления электроэнергии. Они предназначены для коммутации электрических цепей с заранее заданной выдержкой времени за счёт изменения состояния своих контактных групп.

Основным функциональным узлом ПВЛ-02 является сильфоный механизм, выполненный в виде гофрированной эластичной «груши», снабжённой регулируемым воздушным клапаном. В исходном положении «груша» сжата пружиной. После пуска механизма она постепенно заполняется воздухом через отверстие клапана, вследствие чего происходит её плавное распрямление.

Процесс распрямления сильфона приводит в действие механизм мостикового контакта, обеспечивая замыкание либо размыкание электрической цепи по истечении заданного промежутка времени. Таким образом достигается требуемая временная задержка срабатывания устройства.

Изменение времени выдержки осуществляется с помощью регулировочной рукоятки, которая позволяет изменять проходное сечение отверстия клапана. Увеличение или уменьшение отверстия влияет на скорость заполнения сильфона воздухом и, соответственно, на время срабатывания приставки ПВЛ-02.

Приставки ПВЛ-02 отличаются простотой конструкции, надёжностью работы и независимостью от внешних источников питания, что делает их удобными для применения в различных системах автоматики и управления.

Характеристики:
• Ширина: 46 мм
• Высота: 50 мм
• Глубина: 63 м
• Номинальный ток: 10 А
• Диапазон времени: 0,1-3 с
• Количество вспомогательных НО контактов: 1
• Количество вспомогательных НЗ контактов: 1
• Условный тепловой ток на открытом воздухе: 10 А
• Климатическое исполнение и категория размещения: УХЛ4
• Степень защиты: IP20
