Однофазный счетчик электрической энергии Энергомера на 380 Вольт
Описание
Трехфазный счетчик электрической энергии Энергомера на 380 Вольт 101004007013543
Многофункциональный трехфазный счетчик электроэнергии непосредственного включения. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.
- Поддержка протокола обмена IEC 62056 СПОДЭС /DLMS, МЭК 60870-5-104
- Исполнения с модулями связи PLC G3, RS485, GSM/GPRS.
- Измерение показателей качества электроэнергии по классу «S»:
- положительное и отрицательное отклонение напряжения;
- отклонение частоты сети;
- длительность и глубина провала напряжения;
- длительность и максимальное значение перенапряжения;
- перерывы электроснабжения.
- Измерение параметров сети:
- частоты напряжения;
- фазных токов;
- фазных напряжений;
- углов между током и напряжением по фазам;
- междуфазных (линейных) напряжений;
- коэффициента мощности по фазам и суммарно;
- углов между током и напряжением по фазам;
- активной мощности по фазам и суммарно;
- реактивной мощности по фазам и суммарно;
- полной мощности по фазам и суммарно.
- Защита информации.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Журналы событий.
- Ведение 60 типов событий в двух журналах с учетом времени нарушений:
- Журнал событий счетчика;
- Журнал изменения настроек.
- Ведение ретроспективы учета:
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
- Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
- Анализ качества электроэнергии.
- Контроль потребляемой активной мощности.
- Контроль потребляемой «мгновенной мощности».
- Контроль потребления активной энергии.
- Контроль напряжения питающей сети.
- Контроль токов.
- Контроль частоты сети.
- Контроль последовательности чередования фаз.
- Контроль обрыва фазы.
- Контроль встречного потока мощности.
- Реле сигнализации.
- Телеметрические выходы с возможностью использования их в качестве «реле».
- Звуковой сигнал.
- Сигнализация по интерфейсу.
- Самодиагностика.
- Механизм гибкой настройки реакции на события, возникающие в счетчике.
- Отображение информации на ЖКИ сопровождаемое кодами OBIS.
- Управление нагрузкой потребителя по заданному расписанию
Технические характеристики
- Класс точности - 1
- Число тарифов - 8
- Частота измерительной сети - 50Гц±2,5
- Номинальное напряжение для счетчиков прямого включения - 3*230В/400В
- Базовый - максимальный токи для счетчиков прямого включения - 5А-100А
- Стартовый ток (чувствительность) для счетчиков прямого включения - 40мА
- Диапазон рабочих температур - от минус 40°С до плюс 70°С
- Исполнение интерфейса - Оптопорт, RS-485

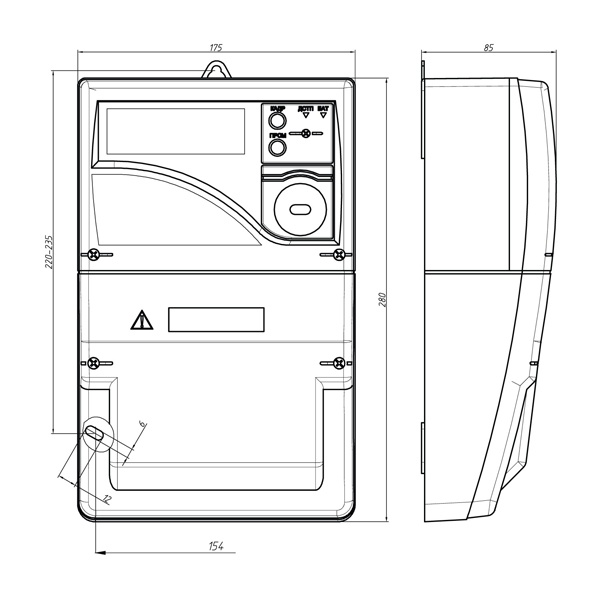

- Габаритные размеры - 280x175x85мм
- Средняя наработка до отказа - 220000ч
- Средний срок службы - 30лет
- Степень защиты по ГОСТ 14254-96 - IP51
Характеристики
| Бренд | Энергомера |
| Напряжение | 400В (3 фазы) |
| Кол-во тарифов | Многотарифный |
| Тип подключения | Прямого |
| Номинальный ток | 5-100 А |
| Тип дисплея | Жидкокристаллический |
| Допфункция | Два направления учета |
| Допфункция | RS-485 |
| Тип установки | На монтажную плату |
| Тип измеряемой энергии | Активная и реактивная мощность |
| Класс точности | 1/1 |
Тип устройства: счетчик электроэнергии, электросчетчик, счетчик электрической энергии, счетчик
Обзор от AI
CE308 S34.746.OA.QYUVLFZ — трехфазный многотарифный счетчик от «Энергомеры» для тех случаев, когда нужен не «просто учет», а нормальная работа с тарифами и удаленным снятием показаний. Это тот самый формат, который часто ставят в частном секторе с трехфазным вводом и в небольших коммерческих объектах, где важно держать потребление под контролем.
По месту применения он универсальный: подходит для ввода в домах и коттеджах с 3×380/400 В, для мастерских, небольших производств, арендуемых помещений, узлов учета в щитах на этажах и в распределительных щитовых. Там, где есть нагрузка по фазам и хочется разнести потребление по временным зонам, многотарифность действительно начинает «работать», особенно при ночных режимах, отоплении, бойлерах, зарядке и т.п.
Ключевые характеристики, на которые обычно смотрят:
- трехфазный учет и поддержка многотарифного режима;
- токовый диапазон 5–100 А (под прямое включение в типовых щитах без трансформаторов тока, если проект это допускает);
- оптопорт — удобно для локального обслуживания и считывания на месте;
- RS-485 — для диспетчеризации и опроса по линии связи;
- исполнение 1/1 (как указано в маркировке модели).
Из практики: наличие сразу оптопорта и RS-485 сильно упрощает жизнь. На объекте можно быстро подключиться локально, а в постоянной эксплуатации — завести счетчик в систему учета/контроллера и снимать данные централизованно. Для щита это означает меньше «ручной беготни» с показаниями и меньше шансов, что кто-то перепишет цифры неправильно.
Что он считает и как это выглядит в работе. Счетчик измеряет потребление в трехфазной сети и ведет учет по нескольким тарифным зонам — то есть раскладывает энергию по времени суток/дням в рамках заданного расписания. По RS-485 показания и параметры можно опрашивать удаленно (если линия связи и настройка выполнены корректно), а через оптопорт — обслуживать на месте без «врезок» в проводку.
Почему берут именно такой тип счетчика. Его выбирают, когда нужно: раздельно видеть потребление по тарифам, подключить учет к АСКУЭ/диспетчеризации по RS-485, а также иметь простой сервисный доступ через оптику. Плюс ток до 100 А закрывает большинство вводов в частных и небольших коммерческих объектах без перехода на трансформаторное включение.
Рекомендации по применению. Перед установкой проверьте, что ввод и автомат/кабель рассчитаны на рабочие токи, а схема включения соответствует проекту (прямое включение при 5–100 А). Для RS-485 заранее продумайте трассу и топологию линии (экран/витая пара, оконечивание, отсутствие «звезды» там, где она не нужна) — это экономит часы поиска ошибок при опросе. Настройку тарифов и параметров связи лучше делать один раз аккуратно и фиксировать в журнале щита: потом проще обслуживать и расширять систему учета.
Артикул производителя: 101004007013543
Бренд: Энергомера
