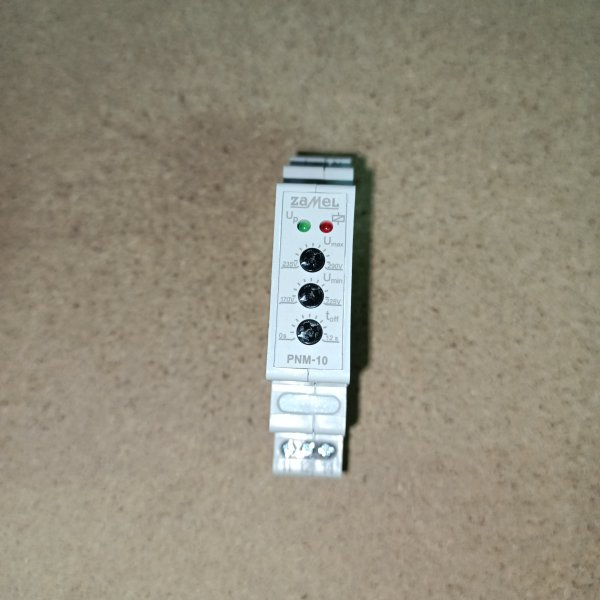

Реле напряжения PNM-10 для контроля уровня напряжения в однофазной сети PNM-10
Реле напряжения PNM-10 предназначено для контроля уровня напряжения в однофазной сети с целью защищения приемника от роста или снижения напряжения по сравнению с установленными минимальным и максимальным уровнем. Реле имеет функцию регулирования времени задержки выключения. Устройство обнаруживает так называемое явление “мягкой сети”, выключая приемник на 10 мин.
Характеристики:
Предназначено для защиты однофазных приемников колебания напряжения,
Индикатор состояния измеряемого
напряжения,
сигнализация состояния реле,
регулирование минимального (от 170 до 225 V) и максимального напряжения (от 230 до 290 V),
регулирование времени задержки от 0 до 12 с,
обнаруживает явление “мягкой сети”,
исход реле – одна переключающая клема с максимальной нагрузкой 10 А,
монтаж на шине ТН 35
Технические данные:
Выводы питания: L, N
Номинальное напряжение питания: 230 V~
Толеранс напряжения питания: -15... +10 %
Номинальная частота: 50 / 60 Hz
Номинальное потребление тока: 35 мA
Контрольная лампочка уровня меренего напрежения: зеленый диод LED
Контрольная лампочка состояния реле и мягкой сети: красный диод LED
Граничные установки напряжения: 2x вращательный потенциометр
Диапазон установок порога напряжения Umin: 170... 225 V
Диапазон установок порога напряжения Umax: 235... 290 V
Время выключения toff: 0... 12 сек. вращательный потенциометр
Точность установок напряжения/времени: ±1,5 / ±5 %
Время выкл. от момента обнаруживания мягкой сети: 10 мин

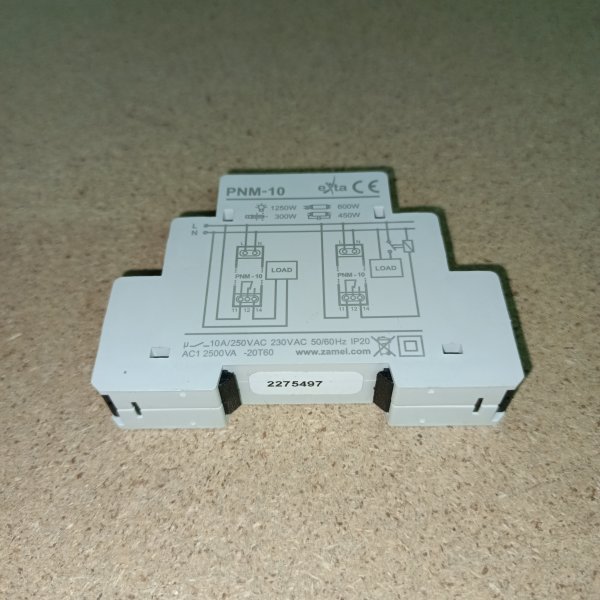

Параметры контактов реле: 1NO/NC - 10 A / 250 V AC1 2500 VA
Число присоединительных выводов: 5
Сечение присоединительных проводов: 0,2... 2,50 мм2
Рабочая температура: -20... +60 oC
Рабочее положение: любое
Крепление корпуса: шина TH 35 (PN-EN 60715)
Степень защиты корпуса: IP20 (PN-EN 60529)
Класс защиты: II
Категория перенапряжения: II
Степень загрязнения: 2
Импульсное напряжение: 2 kV (PN-EN 61000-4-5)
Размеры: одномодульный 90x17,5x66 мм
Технические характеристики Место установки DIN-рейка Бренд Zamel Максимальный коммутируемый ток (АС1) 10 А Контакт 1 NO/NC Максимальный порог напряжения 290 В Тип напряжения Однофазное Регулировка времени срабатывания Да Минимальный порог напряжения 170 В Регулировка порогов напряжения Да Модульная ширина 1
Код EAN: 5903669005193
Код товара: PNM-10
Характеристики по классификатору Etim по данным производителя: Полевая шина, децентрализованная периферия - коммуникационный модуль EC001604
Ширина 17.5 мм Уровень напряжения при срабатывании 170 ... 290 В Макс. задержка на отключение 12 с Контроль мин. трехфазного напряжения Нет Функция гистерезиса для трехфазного напряжения Нет Контроль мин. однофазного напряжения Да Контроль макс. трехфазного напряжения Нет Функция гистерезиса для однофазного напряжения Да Количество переключающих (перекидных) контактов 1 Тип измеряемого напряжения AC (перемен.) Со съемными клеммами Нет Контроль макс. однофазного напряжения Да Макс. задержка на включение 12 с Мин. задержка на отключение 2 с Контроль мин. напряжения при постоян. токе Нет Контроль макс. напряжения при постоян. токе Нет Функция гистерезиса для напряжения при постоян. токе Нет Диапазон измеряемого напряжения №1 170 ... 290 В
Дополнительные характеристики Тип установки: модульный, на дин-рейку, на DIN-рейку
