Трехполюсный поворотный переключатель EKF ПК-1 на 2 положения
Описание

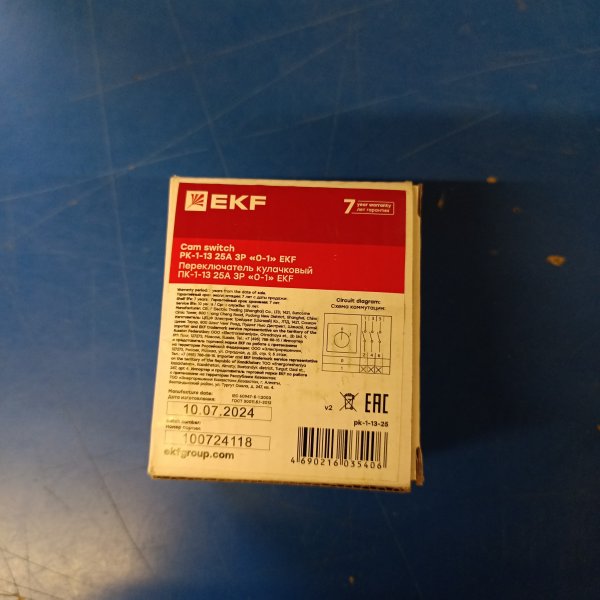

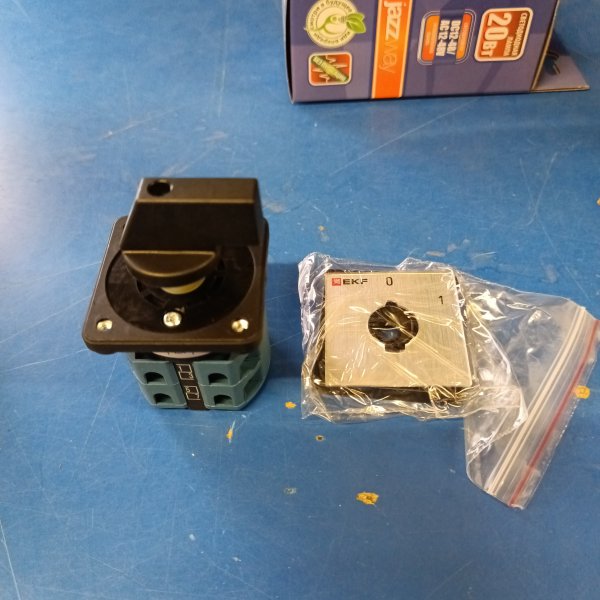

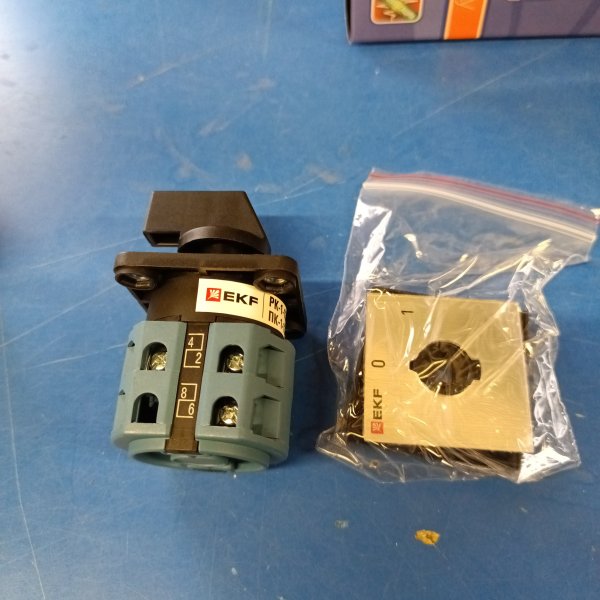

Трехполюсный поворотный переключатель EKF ПК-1 на 2 положения pk-1-13-25
Кулачковые переключатели серии ПК EKF PROxima — это механические коммутационные устройства, предназначенные для работы в цепях переменного тока с номинальным напряжением до 400 В и частотой 50/60 Гц. Их конструкция обеспечивает надежность и устойчивость к внешним воздействиям благодаря контактам с повышенным содержанием серебра, что снижает переходное сопротивление.
- Ассортимент кулачковых переключателей включает:
- ПК-1 — стандартные переключатели с различными схемами коммутации и количеством полюсов;
- ПК-2 — трехфазные переключатели с усовершенствованной контактной группой, выполняющие функцию выключателя нагрузки;
- ПК-3 — трехфазные переключатели в защитном корпусе с уровнем защиты IP 54, также выполняющие функцию выключателя нагрузки.
- Особенности установки:
- Переключатели ПК-1 и ПК-2 монтируются с передним креплением, что позволяет устанавливать их на переднюю панель щитового оборудования, пульты управления и т. д.
- Модели ПК-3 снабжены задним креплением и предназначены для монтажа на монтажную панель.
- Применение:
- оборудование диспетчеризации;
- управление и распределение электроэнергии, испытательные стенды;
- пульты управления;
- сварочное оборудование и другие системы.
Кулачковые переключатели ПК EKF PROxima подходят для коммутации силовых и контрольных цепей под нагрузкой, а также переключения между цепями в следующих областях:
- Характеристики:
- Количество позиций переключения - 2
- Номинальный продолжительный ток - 25 А
- Степень защиты - IP20
- Количество полюсов - 3
- С нейтральным 0-положением (ОТКЛ) - Да
- Позиции переключения - 0-1
- Тип элемента управления - Рукоятка поворотая короткая (узкий хват)
- Модульное исполнение Нет
- Возможно измерение между фазой и нейтралью - Нет
- Возможно измерение между фазами - Нет
- Количество вспомогательных нормально разомкнутых (НО) контактов - 0
- Количество вспомогательных нормально замкнутых (НЗ) контактов - 0
- С блоком управления - Нет
- С возвратом в нейтральное положение ("0") - Нет
- Размер передней панели - 48х48 мм
- Подходит для напольного монтажа - Нет
- Подходит для монтажа на передней стенке, 4 отверстия - Да
- Подходит для установки в распределительный щит - Да
- Комплектное устройство в корпусе - Нет
- Максимальное допустимое рабочее напряжение - 400 В
- Общее количество модульных расстояний - 3
Обзор от AI
Кулачковый переключатель EKF ПК-1-13 на 25 А — это тот самый «железный» ручной переключатель, который ставят туда, где нужно понятное положение рукоятки и предсказуемое переключение без сюрпризов. Схема 0–1 простая: выключено или включено, без промежуточных режимов.
Чаще всего такие переключатели встречаются в щитах управления и распределительных шкафах: на запуске/останове отдельных цепей, на включении питания узла, в небольших станках и механизмах, где важно руками быстро обесточить участок. Подходит и для обслуживания — когда электрик или наладчик должен сразу видеть, в каком состоянии цепь, не гадая по лампочкам.
По ключевым данным:
- серия/модель: EKF ПК-1-13
- номинальный ток: 25 А
- полюсность: 3P
- положения: 0–1
- степень защиты: IP20
- артикул производителя: pk-1-13-25
В практической работе ценится именно «кулачковая» механика: рукоятка переключает контакты по заданной последовательности, и положение фиксируется четко. Это удобно в щитовой компоновке — понятно, что включено, что отключено, и переключатель не требует сложной логики. IP20 сразу подсказывает нюанс монтажа: это вариант для установки внутри оболочки/шкафа, где есть защита от случайного прикосновения, а не для открытого места в пыли и влаге.
По сути он делает одну задачу — коммутирует трехполюсную цепь между состояниями «разомкнуто» и «замкнуто». В положении «0» цепь разрывается, в положении «1» — замыкается. Защиту от перегрузки и короткого замыкания такой переключатель не заменяет: эту работу всегда оставляют автомату или предохранителям, а кулачковый — про ручное управление и видимое отключение.
Почему берут: когда нужен простой и понятный ручной выключатель на три полюса, с честной фиксацией положений, без лишних режимов; когда важно, чтобы управление было «на ощупь и на глаз», а не через кнопки и реле.
Рекомендации по применению: ставьте в шкаф/щит с нормальной передней панелью и соблюдайте запас по току под реальную нагрузку. Для двигателей и других пусковых нагрузок заранее оцените пусковые токи и режим работы — в таких схемах часто правильнее, когда переключатель управляет катушкой контактора, а силовую часть коммутирует сам контактор. И не забывайте: на вводе/линии все равно нужен аппарат защиты (автомат/предохранитель) по расчету.
