Однофазный счетчик электрической энергии Меркурий на 220 Вольт
Однофазный счетчик электрической энергии Меркурий на 220 Вольт 200.02
Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ.
Особенности конструкции счетчика электроэнергии Меркурий 200:- датчик тока - шунт (учитывает постоянную составляющую);
- интерфейсы: CAN;
- Встроенный модем PLC-I для передачи данных по силовой сети 220В (Меркурий 200.04);
- крепление на DIN рейку; (счетчик комплектуется переходной планкой для крепления на место индукционных счетчиков).
- Учёт по 4 тарифам. Индивидуальное расписание для каждого наименования дня недели (Пн-Вс) и для каждого из 12-ти месяцев года. Индивидуальное расписание для праздничных дней. Автопереход на зимнее/летнее время.
- Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсу CAN следующей информации:
1) количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
- всего от сброса показаний,
- на начало каждого из 11 предыдущих месяцев;
2) мгновенные значения мощности, тока, напряжения; - Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.
- номер текущего тарифа;
- значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в виде 6 знаков до запятой и 2 после;
- текущее значение активной мощности в нагрузке в кВт ;
- текущие значения тока и напряжения;
- значение потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
- время переключения тарифных зон;
- текущие время и дату;
- адрес модема PLC;
- пиктограмма уровня сигнала модема;
| Наименование параметров | Меркурий | |||
| 200.02 | 200.04 | |||
| Класс точности | 1.0 | |||
| Номинальное напряжение, В | 230 | |||
| Базовый (макс.) ток, A | 5(60) | |||
| Частота сети, Гц | 50 | |||
| Стартовый ток (чувствительность), мА - для класса 1,0 - для класса 2,0 | 20 25 | |||
| Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА) | 2(10) | 3(30) | ||
| Число тарифов | 4 | 4 | ||
| Управление нагрузкой | через УЗО | через УЗО | ||
| Цифровой интерфейс: | CAN | CAN, модем PLC-I | ||
| Диапазон рабочих температур, °С | -40… +55 | |||
| Габаритные размеры, мм | 156/138/58 | |||
| Масса,не более, кг | 0,6 | |||
| Межповерочный интервал, год | 16 | |||
| Гарантия изготовителя, лет | 3 | |||
| Срок службы, год | 30 | |||
| Бренд | Инкотекс |
| Напряжение | 230В (1 фаза) |
| Кол-во тарифов | Многотарифный |
| Тип подключения | Прямого |
| Номинальный ток | 5-60 А |
| Тип дисплея | Жидкокристаллический |
| Допфункция | CAN |
| Тип установки | На DIN-рейку |
| Тип измеряемой энергии | Активная мощность |
| Класс точности | 1 |
Счётчик электроэнергии EC001506
Счетчик Меркурий 200.02 1ф 5-60А класс точн. 1.0 многотариф. CAN ЖКИ Моск. вр. Инкотекс М0000051747

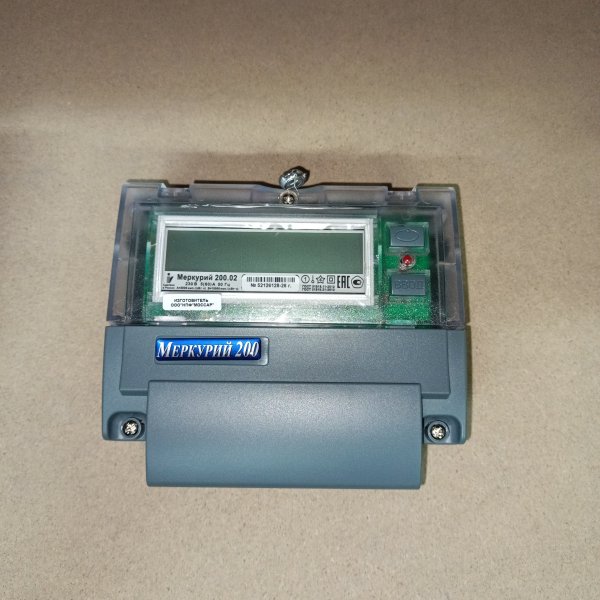

Электросчетчик Меркурий 200.02 — однофазный электронный многотарифный прибор учета электроэнергии с ЖКИ-индикацией. Предназначен для точного измерения потребления в сетях 230 В при токах 5–60 А. Поддержка многотарифного учета позволяет вести раздельный контроль расхода электроэнергии по временным зонам (например, день и ночь) и оптимизировать затраты при наличии соответствующих тарифов у энергосбытовой организации.
Счетчик выполнен на базе современной электронной элементной базы, обеспечивает стабильные показания и удобное считывание данных с дисплея. Подходит для установки в квартирных щитах, этажных щитках и учетных шкафах в частных домах.
- Модель: Меркурий 200.02
- Артикул производителя: 200.02
- Бренд: Инкотекс
- Тип сети: однофазная
- Номинальное напряжение: 230 В
- Ток: 5–60 А
- Класс точности: 1,0
- Тип учета: многотарифный
- Индикация: ЖКИ (жидкокристаллический индикатор)
- Назначение: учет активной электрической энергии
- Квартиры и апартаменты с однофазным вводом.
- Частные дома, дачи, коттеджи.
- Офисы, небольшие коммерческие помещения.
- Арендные объекты для раздельного контроля потребления.
- Учетные щиты и шкафы на объектах с многотарифным расчетом.
- Многотарифный учет: возможность раздельного учета по тарифным зонам для экономии при дифференцированных тарифах.
- Электронная точность: класс точности 1,0 обеспечивает корректный расчет потребления.
- Широкий диапазон токов: 5–60 А подходит для большинства бытовых вводов и типовых нагрузок.
- Удобная индикация: ЖКИ-дисплей позволяет быстро считывать показания и параметры учета.
- Совместимость с бытовыми сетями: рассчитан на стандартное однофазное напряжение 230 В.
- Соответствие сети: счетчик предназначен для однофазных сетей. Для трехфазных вводов требуется трехфазная модель.
- Многотарифность: для применения разных тарифов необходимо, чтобы они были подключены и разрешены энергосбытовой организацией.
- Монтаж и опломбировка: установка и ввод в эксплуатацию обычно выполняются квалифицированным специалистом с последующей опломбировкой.
- Токовая нагрузка: убедитесь, что ожидаемая нагрузка объекта не превышает допустимые значения для выбранного прибора и вводной автоматики.

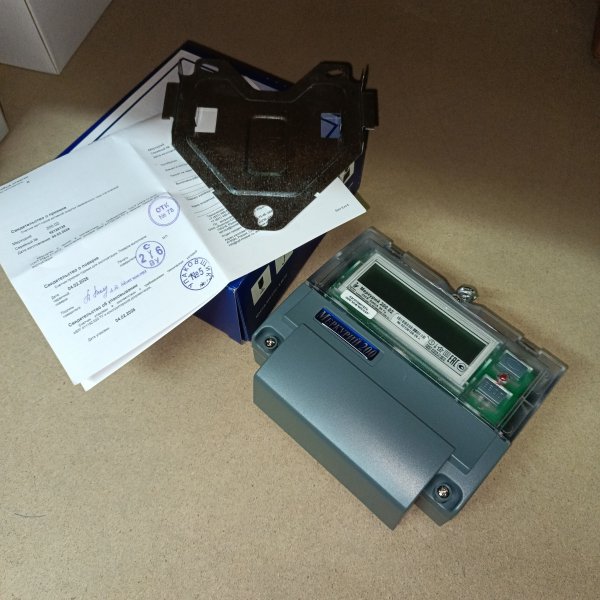

- Электросчетчик Меркурий 200.02
- Паспорт/инструкция (в зависимости от поставки)

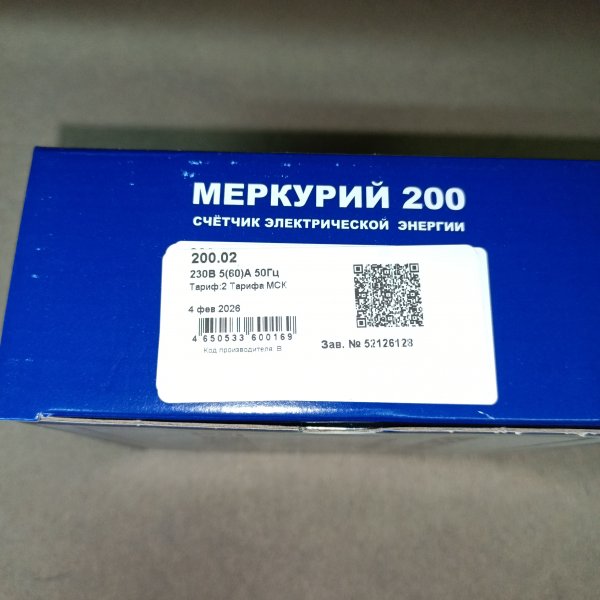

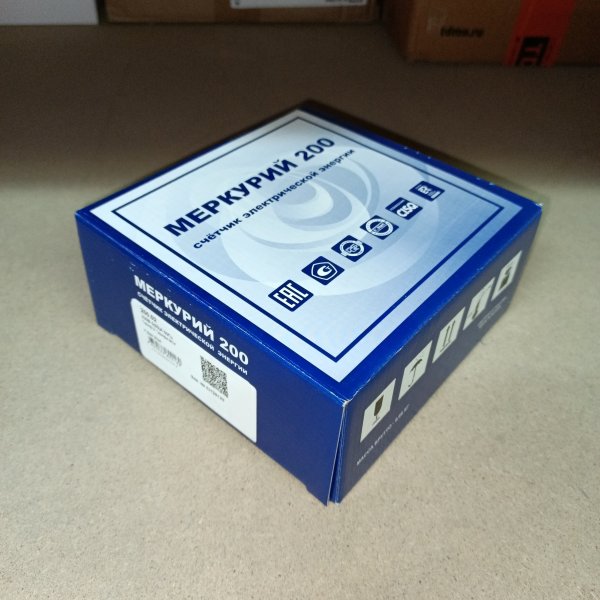

- Упаковка
Выпускают ли такие и сколько стоит?
Добрый день, Владимир.
У данного счетчика модем встроен.
Добрый день, Сергей Владимирович.
Отметка о поверке счетчика 2018г. Даты разные.
Период поверки счетчика - 16 лет.
Здравствуйте, Алексей.
У данного электросчетчика только CAN интерфейс.
Счетчик электрической энергии с кодом 04, т.е. Меркурий 200.04 имеет CAN и PLC интерфейс.
Добрый день, Владимир.
Этот счетчик запрограммирован на заводе-изготовителе как двухтарифный на тарифное расписание г.Москвы, время московское.
Время включения тарифа 1 - 07ч.00 мин.,тарифа 2 - 23 ч.00 мин.
Сколько модулей занимает счетчик на DIN-рейке?
Добрый день, Дмитрий.
Счетчик занимает 9 модулей. Ширина одного модуля - 17,5 мм.
Добрый день, Ольга.
Счетчик поставляется с предустановленными часами соответствующими "московскому" часовому поясу и московским двухтарифным расписанием Т1 с 07.00-23.00,Т2 с 23.00-07.00. Он может работать по четырем тарифам, но для этого его нужно перепрограммировать.
Подскажите, пожалуйста, этот счетчик пригоден для установки в специальный бокс / щит ? Вместе с автоматическими выключателями. Мне необходим вариант для дачного дома, установка внутри помещения.
Добрый день, Михаил.
Этот счетчик можно установить на Din-рейку т.к. у него присутствует крепеж для этого.
Ширина счетчика 156мм т.е. ~ 9 модулей.
Но габариты передней панели прибора, отличны от габаритов автоматических выключателя.
Поэтому в шкафах с лицевой панелью нужно будет делать вырез в пластронах или использовать шкаф без лицевой панели.
Более удобен для установки в стандартный шкаф с пластроном, например счетчик Меркурий 206N.
Добрый день, Александр.
Что показывает счетчик при напряжении 180...160 Вольт не понятно.
Он может как занижать так и завышать значение.
Класс точности обеспечивается при напряжении сети 230В (-10% +10%) т.е. от 207 до 253 Вольт.
Добрый день, Юрий.
Дата изготовления, на данный момент, октябрь 2020г.
В эксплуатации не был. Могу ли я начать его эксплуатацию?
Добрый день, Александр.
С этим вопросом Вам лучше обраться в Вашу электросбытовую компанию.
Добрый день, Елена.
С этим вопросом Вы должны обратиться в электросбытовую компанию обслуживающую Вас.
