ITT30-2-05-0400 Трансформатор тока ИЭК ТТИ-40 400/5А 5ВА класс 0,5
Артикул:
ITT30-2-05-0400
 Обзор от AI
Производитель: IEK (ИЭК)
Номинальный ток — 400 А
150 А200 А250 А300 А400 А500 А600 А800 А1000 А1500 А2000 А2500 А4000 А

Трансформатор тока ТТИ-40 400/5А 5ВА класс 0,5 ИЭК

Ключевые характеристики
БрендIEK
Класс точности0.5
Тип подключенияПроходного типа
Номинальный ток400 А
Тип установкиНа монтажную плату
Все характеристики ›
746,45 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 7 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — 23 июля
Доставка по Москве и области — 24 июля
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация

    • Описание

    Трансформатор тока ТТИ-40 400/5А 5ВА класс 0,5 ИЭК ITT30-2-05-0400

    Трансформаторы тока ТТИ предназначены:
    - для применения в схемах учета электроэнергии при расчетах с потребителями;
    - для применения в схемах коммерческого учета электроэнергии;
    - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.

    • Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.

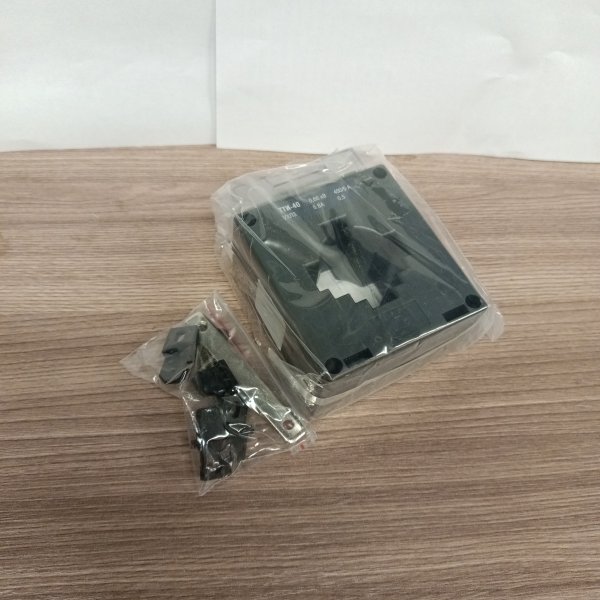

    • В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Трансформаторы комплектуются скобой для крепления шины в окне трансформатора.
    • Вес и габариты - на 10-20% меньше аналогичных трансформаторов тока других отечественных производителей.
      Характеристики:
    • Первичный номин ток: 400 А
    • Вторичный номин ток: 5 А
    • Класс точности: 0,5
    • Номин вторичная полная мощность: 5 ВА
    • Вторичное подключение: Винтовое соединение
    • Наибольшее раб напряжение: 0,72 кВ
    • Номин частота: 50 Гц
    • Климатическое исполнение: УХЛ3
    • Степень защиты - IP: IP20
    • Макс диаметр кабеля: 30 мм
    • Номин напряжение: 660 В

    Характеристики

    БрендIEK
    Класс точности0.5
    Тип подключенияПроходного типа
    Номинальный ток400 А
    Тип установкиНа монтажную плату
    Трансформатор тока
    Трансформатор тока ТТИ-40 400/5А кл. точн. 0.5 5В.А IEK ITT30-2-05-0400

    Классификация ETIM

    ETIM
    Модель/исполнениеКатушечный трансформатор тока
    Класс точности.5
    КалиброванныйДа
    Первичный номин. ток400 А
    Вторичный номин. ток5 А
    Номин. вторичная полная мощность5 ВА
    С защитой от прикосновенияДа
    Установка на защёлкахНет
    С медной шинойНет
    Вторичное подключениеВинтовое соединение
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Обзор от AI

    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Трансформатор тока IEK ТТИ-40 400/5А 5ВА класс 0,5 — измерительный трансформатор тока серии ТТИ, предназначенный для преобразования первичного тока большой величины в стандартный вторичный ток 5 А для работы с приборами учета и измерения. Модель применяется в системах электроснабжения для корректного подключения амперметров, счетчиков, измерительных преобразователей и устройств контроля без непосредственного включения приборов в силовую цепь.

    Данный трансформатор обеспечивает точность измерений по классу 0,5 и рассчитан на номинальную вторичную нагрузку 5 ВА, что делает его подходящим для типовых схем коммерческого и технического учета, а также для задач мониторинга токов в распределительных щитах.

    Основные данные

    • Наименование: Трансформатор тока ИЭК ТТИ-40 400/5А 5ВА класс 0,5
    • Бренд: IEK
    • Артикул производителя: ITT30-2-05-0400
    • Номинальный первичный ток: 400 А
    • Номинальный вторичный ток: 5 А
    • Номинальная мощность (нагрузка): 5 ВА
    • Класс точности: 0,5
    • Серия: ТТИ-40

    Где используется

    • Вводно-распределительные устройства (ВРУ), распределительные щиты и шкафы автоматики.
    • Коммерческий и технический учет электроэнергии (в составе измерительных цепей).
    • Подключение амперметров, счетчиков, анализаторов качества электроэнергии, регистраторов и измерительных преобразователей.
    • Системы диспетчеризации и мониторинга нагрузки (АСКУЭ/АСУ ТП) при наличии измерительных модулей на ток 5 А.
    • Контроль токов в линиях питания и групповых отходящих линиях в условиях повышенных токов.

    Особенности и преимущества

    • Безопасное измерение больших токов: гальваническое разделение измерительной цепи и силовой линии, возможность выноса приборов учета в удобное место.
    • Стандартный вторичный ток 5 А: совместимость с большинством измерительных приборов и счетчиков, рассчитанных на вход 5 А.
    • Класс точности 0,5: подходит для задач, где требуется повышенная точность контроля и учета.
    • Нагрузка 5 ВА: оптимально для типовых длины проводов и числа подключаемых приборов в измерительной цепи при корректном проектировании.
    • Удобство интеграции: применение в составе щитового оборудования и измерительных панелей.

    Как выбрать и на что обратить внимание

    • Соотношение 400/5 А: выбирайте по ожидаемому рабочему току линии, чтобы измерение было точным в вашем диапазоне нагрузок.
    • Класс точности 0,5: важен для задач учета и точного мониторинга; для грубого контроля могут применяться иные классы.
    • Номинальная нагрузка 5 ВА: суммарная нагрузка вторичной цепи (приборы + сопротивление проводов) не должна превышать допустимую, иначе растет погрешность.
    • Совместимость приборов: вторичная цепь должна быть рассчитана именно на 5 А, а не на 1 А.

    Рекомендации по монтажу и эксплуатации

    • Монтаж и подключение должны выполняться квалифицированным специалистом с соблюдением правил электробезопасности и проектной документации.
    • Важно: не допускайте размыкания вторичной цепи трансформатора тока под нагрузкой. При необходимости обслуживания вторичную цепь предварительно закорачивают на клеммах, предусмотренных схемой.
    • При подключении соблюдайте полярность выводов и маркировку, чтобы избежать ошибок в показаниях.
    • Сечение и длину проводников вторичной цепи подбирайте так, чтобы не превышать допустимую нагрузку и сохранить заявленную точность.

    Комплектация

    • Трансформатор тока IEK ТТИ-40 400/5А 5ВА класс 0,5
    • Изделие поставляется согласно комплектации производителя

    Идентификация товара

    • Производитель: IEK
    • Артикул: ITT30-2-05-0400
