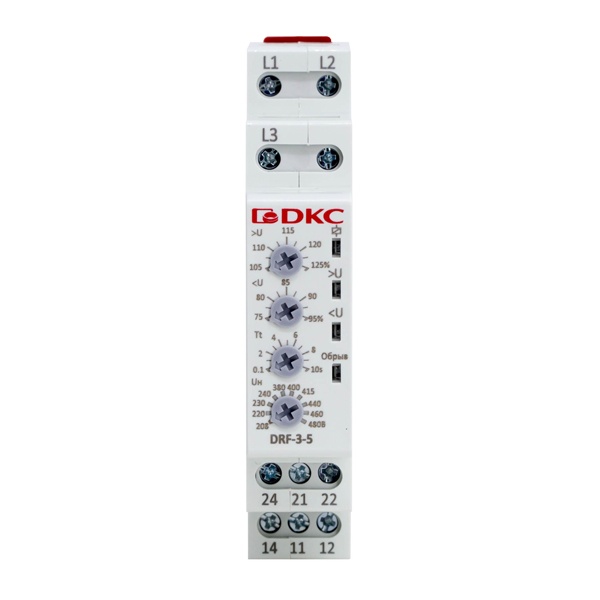

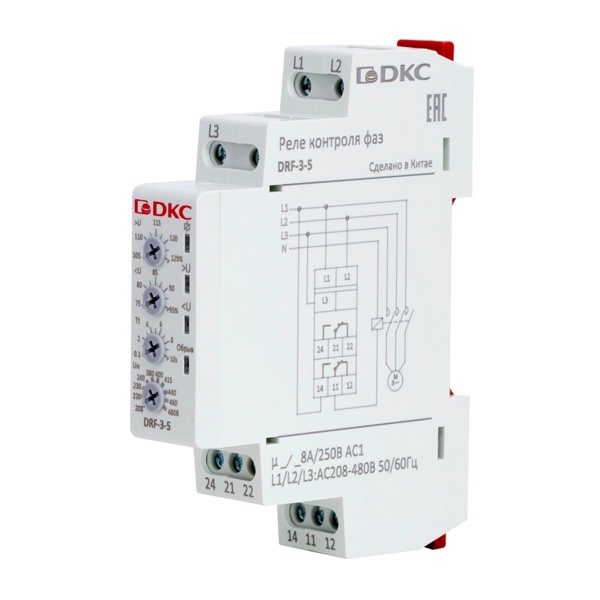

Одномодульное трехфазное реле контроля напряжения DRF-3-5 с двумя перекидными контактами
Описание
Одномодульное трехфазное реле контроля напряжения DRF-3-5 с двумя перекидными контактами DRF-3-5
Реле контроля фаз DRF-3-5 предназначено для постоянного мониторинга состояния фаз в трёхфазной электрической сети. Устройство осуществляет контроль наличия всех трёх фаз, их чередования, уровня напряжения и симметрии между фазами. При обнаружении отклонений от нормы — таких как обрыв одной из фаз, неправильное чередование фаз, пониженное или повышенное напряжение, а также недопустимая асимметрия напряжений — реле формирует управляющий сигнал для отключения защищаемого оборудования, предотвращая его повреждение.
- Характеристики:
- Диапазон измерения напряжения - 208-480 В
- Со съемными клеммами - Нет
- Контроль чередования фаз - Нет
- Контроль обрыва фаз - Да
- Контроль мин. напряжения - Да
- Контроль макс. напряжения - Да
- Контроль перекоса фаз - Нет
- Тип подключения - Винтовое соединение
- Тип напряжения управления - AC/DC (перемен./постоян.)
- Количество нормально замкнутых (НЗ) контактов - 2
- Количество нормально разомкнутых (НО) контактов - 2
- Количество переключающих (перекидных) контактов - 2
- Максимальная задержка на включение/отключение - 10 с
- Минимальная задержка на включение/отключение - 0.1 с
- Напряжение питания цепи управления - 208-480 В
Обзор от AI
Реле контроля фаз DKC DRF — устройство для мониторинга параметров трехфазной сети и защиты оборудования от аварийных режимов. Модель предназначена для контроля напряжения, обнаружения обрыва фаз и формирования сигнала управления/аварии через выходные контакты реле. Подходит для применения в шкафах автоматики и распределительных щитах, где важно предотвратить повреждения электродвигателей, насосов, компрессоров и другой техники при проблемах в питающей сети.
Наименование: Реле контроля фаз DKC DRF 3ф контроль напряжения, обрыва фаз 2CO 8А 208-480В
Артикул производителя: DRF-3-5
Бренд: DKC
Где используется
- Защита трехфазных электродвигателей: вентиляция, насосные группы, конвейеры, компрессорные установки.
- Щиты управления и автоматики: вводные панели, шкафы АСУ ТП, щиты КИПиА.
- Системы электроснабжения коммерческих и промышленных объектов: цеха, складские комплексы, инженерные системы зданий.
- Объекты с нестабильным питанием, где критичны провалы/повышения напряжения и обрывы фаз.
Что контролирует и что делает
- Контроль параметров трехфазного напряжения в сети.
- Выявление обрыва одной из фаз и выдача сигнала аварии.
- Коммутация внешних цепей управления через два переключающих выхода (2CO) для логики блокировки, сигнализации или остановки оборудования.
- Поддержка применения в широком диапазоне напряжений трехфазной сети, что удобно для типовых промышленных систем.
Особенности
- Два переключающих контакта (2CO) — удобно для одновременного управления, например, контактором и цепью сигнализации.
- Контактная нагрузка до 8 А — подходит для коммутации цепей управления и вспомогательных нагрузок в щитовой автоматике.
- Рабочий диапазон напряжения 208–480 В — универсальность для многих стандартов трехфазных сетей.
- Повышает ресурс оборудования — снижает риск перегрева и выхода из строя электродвигателей и приводов при авариях питания.
- Подходит для установки в электрощите — типовое решение для систем защиты и контроля в промышленной автоматике.
Характеристики
| Тип устройства | Реле контроля фаз / контроля напряжения |
| Сеть | 3 фазы (3ф) |
| Контролируемый параметр | Напряжение, обрыв фаз |
| Диапазон контролируемого напряжения | 208–480 В |
| Выходные контакты | 2CO (2 переключающих контакта) |
| Номинальный ток контактов | 8 А |
| Бренд | DKC |
| Артикул производителя | DRF-3-5 |
Преимущества для покупателя
- Снижение аварийности: отключение/блокировка оборудования при проблемах в трехфазной сети.
- Более стабильная работа приводов и электродвигателей за счет контроля питания.
- Удобная интеграция в схемы автоматики благодаря двум переключающим контактам.
- Подходит для типовых промышленных напряжений в широком диапазоне 208–480 В.
Рекомендации по подбору и монтажу
- Перед выбором уточните параметры вашей сети и требуемую логику управления (какие цепи нужно коммутировать выходными контактами).
- Подключение и ввод в эксплуатацию рекомендуется выполнять квалифицированному специалисту с соблюдением требований электробезопасности и схемы производителя.
- Для корректной работы защитных функций важно обеспечить надежные соединения фаз и правильную организацию цепей управления (например, катушки контактора).
