Одномодульное реле контроля тока DRC 0,1-1А с одним перекидным контактом
Описание

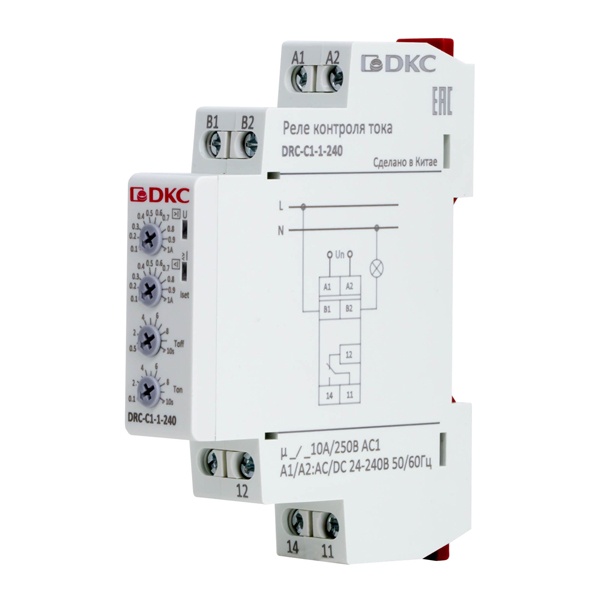

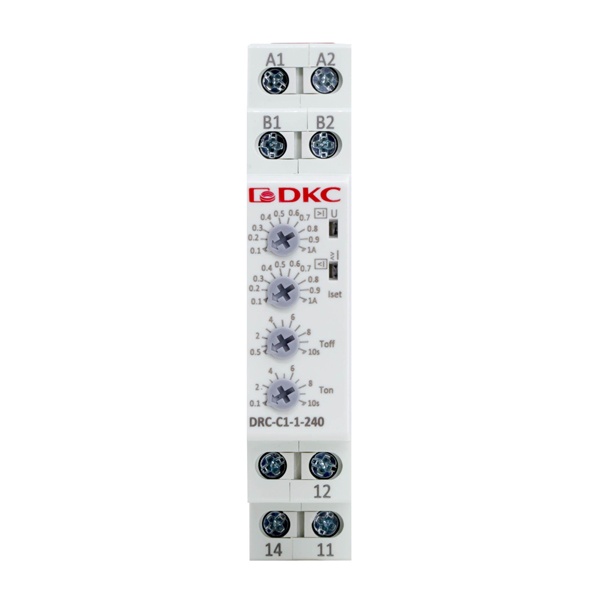

Одномодульное реле контроля тока DRC 0,1-1А с одним перекидным контактом DRC-C1-1-240
Реле контроля тока DRC выполняет функцию мониторинга и сравнения тока, проходящего через контролируемую электрическую цепь, с заранее установленным пороговым значением. При превышении этим током заданного уровня реле срабатывает, активируя защитный механизм. Это позволяет предотвратить перегрузки, короткие замыкания и другие аварийные ситуации, обеспечивая надежную защиту оборудования и повышение общей электробезопасности системы. Кроме того, реле может быть настроено на задержку срабатывания, а также может поддерживать функции индикации и передачи сигнала на внешние устройства управления или оповещения.
- Характеристики:
- Диапазон измеряемого тока - 0.1-1 А
- Функция гистерезиса для однофазного напряжения - Да
- Контроль минимальное однофазного тока - Да
- Контроль минимальное трехфазного тока - Нет
- Контроль максимальное однофазного тока - Да
- Контроль максимальное трехфазного тока - Нет
- Тип подключения - Винтовое соединение
- Номинальное напряжение питания цепи управления - 24-240 В
- Максимальная задержка на отключение/включение - 10 с
- Минимальная задержка на отключение/включение - 0.1 с
- Тип напряжения управления AC/DC (перемен./постоян.)
- Количество нормально замкнутых (НЗ) контактов - 1
- Количество нормально разомкнутых (НО) контактов - 1
- Количество переключающих (перекидных) контактов - 1
- Контроль минимального постоянного тока - Да
- Контроль максимального постоянного тока - Да
- Функция гистерезиса для трехфазного напряжения - Нет
Обзор от AI
Реле контроля тока DKC DRC 0.1-1А 1CO 10А 24-240В AC/DC — устройство для мониторинга и контроля тока в электрических цепях с выдачей сигнала на управление (авария, включение/отключение нагрузки, блокировка пуска и т.д.). Реле отслеживает протекание тока в заданном диапазоне и переключает выходной контакт при достижении установленного порога. Подходит для применения в системах автоматики, шкафах управления, инженерных системах и на промышленном оборудовании.
Бренд: DKC
Артикул производителя: DRC-C1-1-240
Назначение
- Контроль наличия тока в цепи и формирование сигнала «работа/нет тока».
- Контроль перегрузки или недогрузки по установленному порогу (в зависимости от схемы применения).
- Защита оборудования и диагностика состояния нагрузки: обрыв фазы/цепи, заклинивание, холостой ход, отказ исполнительного механизма.
- Выдача сигнала в ПЛК, реле управления, контакторную схему или систему диспетчеризации.
Где используется
- Шкафы автоматики и управления: сигнализация состояния исполнительных механизмов.
- Насосы и вентиляторы: контроль работы двигателя по наличию тока, выявление заклинивания/сухого хода (по косвенным признакам).
- Конвейеры и приводные механизмы: контроль перегрузки и факта работы.
- Системы отопления, вентиляции и кондиционирования: контроль нагрузки на исполнительных устройствах.
- Освещение и группы нагрузок: контроль включения и целостности цепи.
Особенности
- Широкий диапазон питания 24–240 В AC/DC — удобно для унификации в шкафах с разными напряжениями управления.
- Контроль тока в диапазоне 0.1–1 А — подходит для малых нагрузок и цепей управления, где требуется точная индикация наличия тока.
- Выход 1CO (переключающий контакт) — можно реализовать как нормально-замкнутую, так и нормально-разомкнутую логику.
- Контакт до 10 А — позволяет коммутировать цепи управления и сигнализации без промежуточных элементов (в пределах допустимой нагрузки).
- Применяется как элемент диагностики и защиты: позволяет быстро выявлять нештатные режимы по отклонению тока от ожидаемого.
Характеристики
| Тип устройства | Реле контроля тока |
| Бренд | DKC |
| Серия/линейка | DRC |
| Артикул производителя | DRC-C1-1-240 |
| Диапазон контролируемого тока | 0.1–1 А |
| Выходной контакт | 1CO (переключающий контакт) |
| Номинальный ток контактов | 10 А |
| Питание | 24–240 В AC/DC |
Рекомендации по применению
- Перед установкой определите рабочий ток нагрузки и настройте порог с учетом пусковых токов (для электродвигателей возможны кратковременные превышения).
- При использовании в цепях сигнализации/ПЛК учитывайте тип выхода 1CO и требуемую логику (NO/NC).
- Если реле используется для управления катушкой контактора или другой индуктивной нагрузкой, рекомендуется применять защиту от перенапряжений в цепи катушки (супрессор/RC-цепь/диод — в зависимости от типа питания).
Кратко о товаре
- Модель: DKC DRC 0.1-1А 1CO 10А 24-240В AC/DC
- Артикул: DRC-C1-1-240
- Контроль тока: 0.1–1 А
- Контакт: 1CO, до 10 А
- Питание: 24–240 В AC/DC
