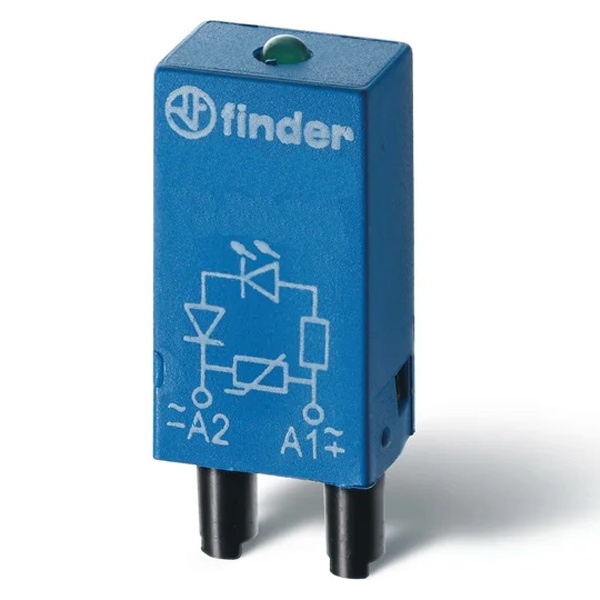

Модуль индикации и защиты Finder зеленый LED + диод (+ A1); 6...24В DC 9980902499

Диодная защита реле Finder от обратного напряжения со светодиодной индикацией 6-24В DC 9980902499

Диодный модуль с встроенным светодиодным индикатором применяется только для цепей постоянного тока (DC).

Диод предназначен для гашения пиков обратного напряжения, возникающих при отключении катушки реле или контактора. При этом анод диода подключается к клемме A1 (“+”), а катод — к клемме A2 (“–”).

Использование диода приводит к увеличению времени спада тока в катушке примерно в 3 раза, что может замедлить отпускание контактов. Если такое увеличение времени спада нежелательно, рекомендуется применять варистор или RC-модуль, обеспечивающие быстрое размагничивание катушки при сохранении защиты от перенапряжений.

Светодиодный индикатор служит для визуальной индикации подачи питания на катушку — он загорается при наличии управляющего напряжения.

Характеристики:
• Номинальное напряжение - 6-24В DC
• Тип резистора - 10кОм 0,25Вт
• Диод - 1А 1000В
• Светодиод - 2мА
