Компактный черный клавишный переключатель Рексант на 2 положения, 3 контакта 6А
Описание

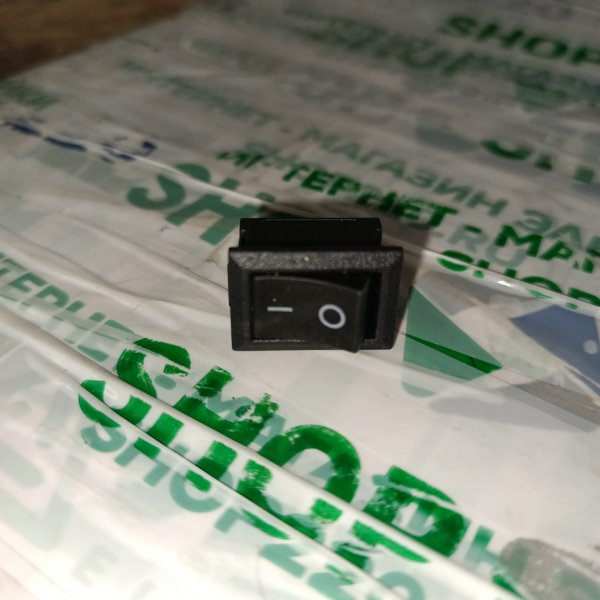

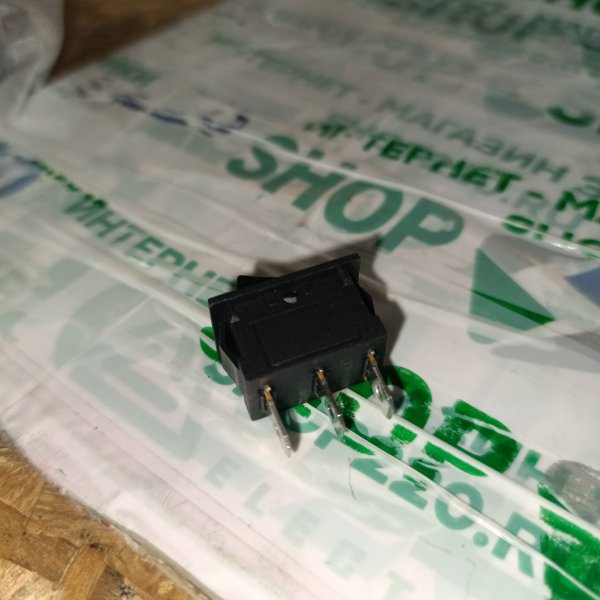

Компактный черный клавишный переключатель Рексант на 2 положения, 3 контакта 6А 36-2130
Переключатель с клавишей Mini торговой марки Rexant представляет собой компактное устройство на 2 положения с последующей фиксацией: On/On. Оно предназначено для коммутации электрических цепей переменного тока напряжением до 250 Вольт и позволяет управлять одной линией. Клавишный переключатель выполнен из пластика в черном цвете и применяется в качестве комплектующего изделия в сетевых фильтрах, удлинителях, блоках питания и т.п. Принцип его действия основан на замыкании и размыкании контактов клавишей. При этом клавиша устройства не имеет световой индикации положения. Нагрузка тока для данной модели составляет 6 Ампер. Монтаж осуществляется простым защелкиванием на плоских панелях толщиной от 0.8 до 3 мм. Количество контактных групп – 1, количество контактов в контактной группе – 3. Подключение контактов осуществляется плоской клеммой, либо с помощью пайки. Механическая износостойкость переключателя составляет 10 000 циклов. Рабочая температура эксплуатации находится в диапазоне от -25 до 85 градусов Цельсия.
Классификация ETIM
ETIMОбзор от AI
Выключатель клавишный Rexant 250V 6А (3с) ON-ON черный Mini — компактный клавишный переключатель для коммутации электрических цепей в двух фиксированных положениях. Благодаря мини-формату удобен для установки в корпуса приборов, панели управления, самодельные и серийные электронные устройства, где важны небольшие габариты и аккуратный внешний вид.
Модель рассчитана на работу в сетях до 250 В и ток до 6 А, имеет схему переключения ON-ON, что означает наличие двух активных положений без нейтрального OFF. Черный корпус хорошо сочетается с большинством панелей и приборных корпусов.
Где используется
- панели управления и приборные панели
- корпуса блоков питания, зарядных устройств, лабораторных стендов
- световые и декоративные системы, подсветка, маломощные линии
- коммутация режимов работы устройств (например, выбор функции, направления, канала)
- радиоэлектроника, DIY-проекты, макеты и тестовые установки
Основные характеристики
- Тип: выключатель (переключатель) клавишный
- Бренд: Rexant
- Артикул производителя: 36-2130
- Номинальное напряжение: до 250 V
- Номинальный ток: до 6 A
- Режим работы: ON-ON (2 фиксированных положения)
- Контакты: 3с
- Исполнение: Mini
- Цвет: черный
Особенности и преимущества
- Два рабочих положения: удобно для переключения между двумя режимами или двумя линиями без положения отключения.
- Компактный формат Mini: подходит для плотного монтажа и небольших корпусов.
- Универсальное применение: может использоваться как для бытовых, так и для приборных задач в пределах номиналов.
- Простая интеграция: удобен при сборке и обслуживании устройств благодаря привычной клавишной форме управления.
- Практичный цвет: черный корпус менее заметен на темных панелях и устойчив к визуальным загрязнениям.
Принцип работы (ON-ON, 3с)
Переключатель имеет два фиксированных положения, в каждом из которых цепь замкнута по соответствующей схеме. Обозначение 3с указывает на трехконтактное исполнение: как правило, общий контакт переключается между двумя выходами, что удобно для выбора одного из двух направлений или двух цепей.
Рекомендации по установке
- Перед монтажом полностью обесточьте оборудование и проверьте отсутствие напряжения.
- Подбирайте сечение проводов и нагрузку с учетом номинала 6 А и условий эксплуатации.
- Для сетевых цепей используйте изоляцию, клеммы и монтажные решения, соответствующие напряжению до 250 В.
- После установки проверьте надежность соединений и корректность переключения в обоих положениях.
Комплектация
- выключатель клавишный Rexant Mini — 1 шт.
