Двухпозиционный компактный выключатель Рексант, 3 контакта 6А с красной клавишей и индикацией
Двухпозиционный компактный выключатель Рексант, 3 контакта 6А с красной клавишей и индикацией 36-2150
Миниатюрный клавишный выключатель Mini от компании Rexant представляет собой устройство с красной клавишей и подсветкой, которое предназначено для коммутации электрических цепей переменного тока напряжением до 250 Вольт. Он применяется в качестве комплектующего изделия различного электрооборудования: в сетевых фильтрах и удлинителях, блоках питания и т.п. Данный клавишный переключатель имеет два положения с последующей фиксацией: On-Off. Принцип его действия основан на замыкании и размыкании контактов клавишей. Номинальный ток, на который рассчитан прибор, составляет 6 Ампер. Контактное сопротивление имеет не более 35 мОм. Его монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.8 до 3 мм. Количество контактных групп – 1, количество контактов в контактной группе – 3. Подключение контактов осуществляется плоской клеммой, либо с помощью пайки. Механическая износостойкость переключателя составляет 10 000 циклов. Рабочая температура эксплуатации находится в диапазоне от -25 до 85 градусов Цельсия.
Нажимная кнопка (кнопочный выключатель/переключатель) в сборе EC001028
Выключатель клавишный 250В 6А (3с) ON-OFF красн. с подсветкой Mini (RWB-206; SC-768) Rexant 36-2150
Выключатель клавишный 250V 6А (3с) ON-OFF красный с подсветкой Mini REXANT

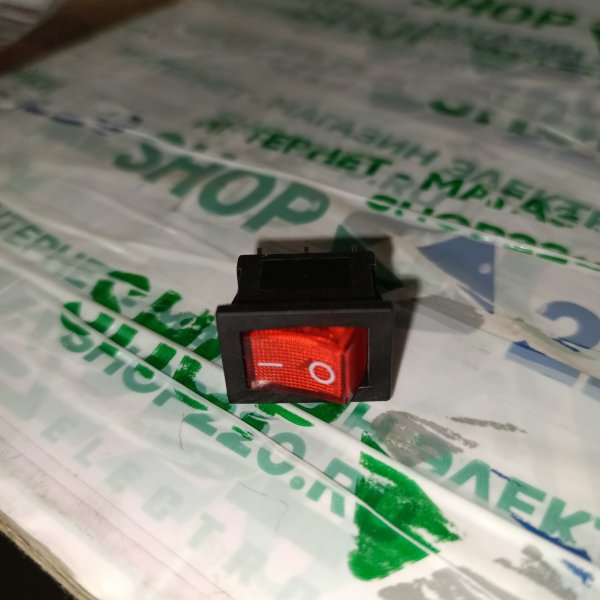

Небольшой клавишный выключатель с подсветкой — тот самый “красный тумблер”, который ставят, когда нужно простое и понятное включение/выключение, а состояние питания хочется видеть сразу. Формат мини удобен там, где места в корпусе мало, но сделать управление аккуратно все равно нужно.
Чаще всего такой выключатель встречается в самодельных и серийных корпусных устройствах: блоки питания, зарядные и лабораторные коробки, небольшие станки и вытяжки, подсветка, вентиляторы, тестовые стенды, распределительные коробки с низкой нагрузкой. Хорошо подходит для приборных панелей и лицевых панелей корпусов, где важна наглядность: включено или нет — видно с первого взгляда.
Ключевые характеристики:
- Бренд: Rexant
- Номинальное напряжение: 250 V
- Номинальный ток: 6 A
- Режим работы: ON-OFF (фиксация)
- Исполнение: клавишный, цвет красный
- Подсветка: есть

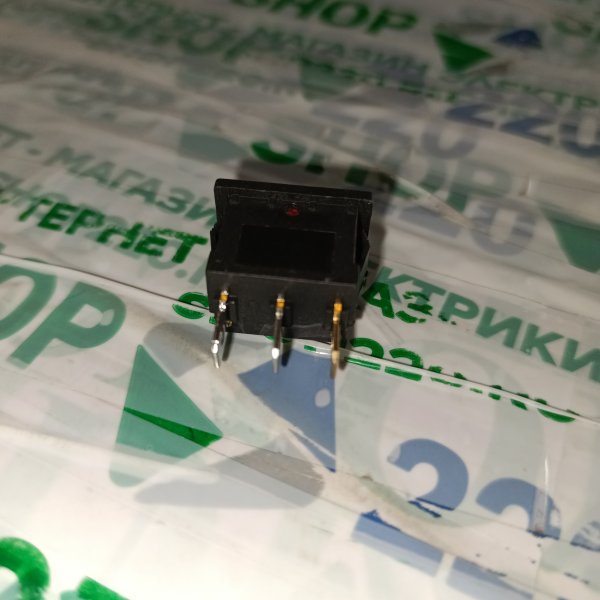

- Контакты: 3 (3с)
- Артикул производителя: 36-2150
По ощущениям в работе такие “мини” ставят, когда важна компактность и быстрый монтаж: вырез в панели, защелкнул — и выключатель сидит на месте. Подсветка добавляет удобства именно в реальных условиях: в мастерской, щите управления или приборе на столе не нужно вспоминать, отключили ли питание — индикатор это показывает. Три контакта обычно берут как раз из-за подсветки: помимо коммутации питания появляется отдельная цепь для индикатора, и это упрощает аккуратную разводку внутри корпуса.
Работает все просто: в положении ON контакты замкнуты и нагрузка получает питание, в OFF — цепь разомкнута. Подсветка загорается при включении (или при наличии питания в зависимости от схемы подключения), поэтому при обслуживании и диагностике легче понять, есть ли питание на входе/выходе и не оставили ли устройство включенным.
Почему берут: компактный размер, понятная фиксация ON-OFF без “моментного” режима, заметный красный цвет на панели и подсветка, которая реально помогает, когда устройство стоит под столом или в стойке.
Рекомендации по применению: подбирайте выключатель по току с запасом под реальную нагрузку, особенно если это моторы, трансформаторы или импульсные блоки питания — пусковые токи у них выше номинала. Подключение делайте по схеме именно для версии с 3 контактами, а перед монтажом проверьте, что вырез/посадочное место в панели соответствует формату “мини”.
