F-разъем RG-6 (3003-2) PROCONNECT
Описание

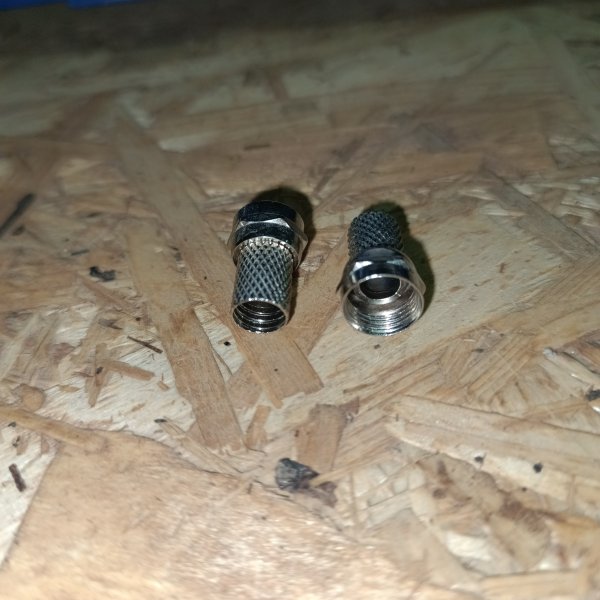

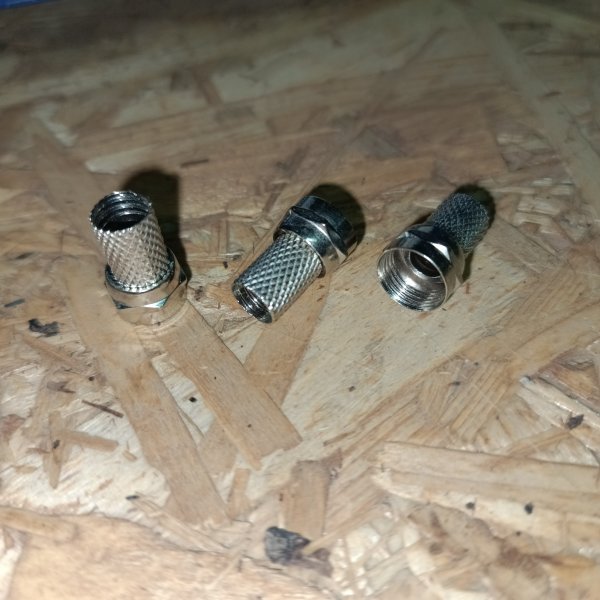

F-разъем RG-6 (3003-2) PROCONNECT 05-4003-6
F-разъем RG-6 (3003-2) PROCONNECT предназначен для соединения коаксиального кабеля с волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет непосредственного штекера, поэтому роль штекера выполняет центральная жила кабеля, что позволяет избежать дополнительных потерь сигнала. F-коннектор изготовлен из никелированного металла. Разъем устанавливается на кабель методом накрутки гильзы разъема на внешнюю оболочку кабеля, после соответствующей зачистки контактов, и не требует применения каких-либо специальных инструментов. F-штекер выступает в роли своеобразного экрана за счет накручивания на оплетку кабеля для выполнения роли электрического контакта. Такой высокочастотный соединитель имеет ряд положительных преимуществ:
- позволяет соединять кабель без пайки контактов в удаленном месте (на крыше дома или обширных складских комплексах);
- имеет высокую стойкость соединения разъем-кабель к внешним механическим воздействиям;
- обладает низкой стоимостью.
F-разъем RG-6 подходит для кабелей типа RG-6, и других коаксиальных кабелей (SAT-50, SAT-703, DG-113) имеющих наружный диаметр около 6.8 мм. Данный ТВ компонент незаменим для построения сети кабельного телевидения, различных видеосистем и подключения эфирного телевидения.
Классификация ETIM
ETIMОбзор от AI
F-разъем PROconnect под кабель RG-6 — это та самая мелочь, от которой на практике зависит половина “почему снежит картинка” или “то ловит, то нет”. Нормально обжатый разъем дает стабильный контакт и не превращает подключение телевизора или спутникового ресивера в лотерею. Упаковка на 100 штук удобна, когда делаете несколько точек или регулярно собираете линии.
Чаще всего такие F-разъемы ставят на коаксиальные линии в квартире и частном доме: ТВ-розетки, ответвления через делители, подключение антенны или спутниковой тарелки, небольшие монтажи в офисе. Также они постоянно нужны, когда приводят в порядок старую разводку: обрезали окисленный конец кабеля, поставили новый разъем — и многие “пропадающие” проблемы уходят сами собой.
Ключевые характеристики:
- тип: F-разъем
- совместимый кабель: RG-6
- бренд: PROconnect
- упаковка: 100 шт
- артикул производителя: 05-4003-6
- модель/обозначение: 3003-2
Практически полезный момент у F-разъема в том, что он делается “по месту” на самом кабеле: не нужно паять, достаточно аккуратно подготовить конец и обжать/накрутить (в зависимости от конкретного исполнения разъема). При нормальной разделке не болтается центральная жила, экранирующая оплетка не лезет куда попало, и разъем спокойно стыкуется с муфтами, делителями и входами оборудования без перекосов.
По работе все просто: центральная жила коаксиального кабеля становится сигнальным контактом, а корпус разъема прижимает экран (оплетку/фольгу) и дает общий провод. Если где-то нарушить геометрию — перерезать оплетку, оставить “усы”, замкнуть на центральную жилу или, наоборот, сделать слабый прижим — получите потери по сигналу, наводки и периодические обрывы при любом движении кабеля.
Почему берут: упаковка на 100 штук выходит удобнее и по расходу, и по работе — не приходится экономить на мелочах и оставлять “еще поживет старый разъем”. Плюс одинаковые разъемы в линии — меньше сюрпризов по посадке на RG-6 и проще держать монтаж в одном стандарте.
Рекомендации по применению: режьте кабель ровно, разделку делайте без фанатизма — центральную жилу не надламывать, экран не распушать. Следите, чтобы ни одна волосинка оплетки не касалась центрального проводника. После установки слегка потяните разъем: если сидит уверенно и не проворачивается на кабеле — контакт, как правило, будет стабильным. Для уличных участков дополнительно защищайте соединение от влаги подходящей герметизацией (сама по себе установка разъема от воды не спасает).
