Разъём штекер BNC RG-59 обжим (01-001B) REXANT
Разъём штекер BNC RG-59 обжим (01-001B) REXANT 05-3002

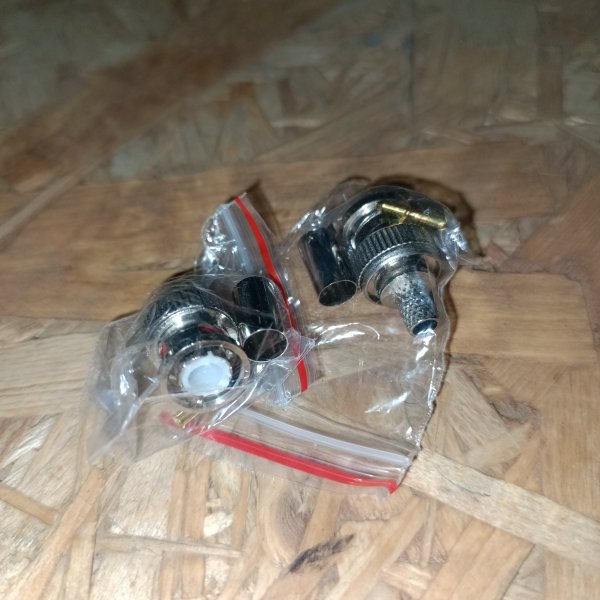

Разъём штекер BNC RG-59 обжим (01-001B) REXANT предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 или 75 Ом к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. BNC-коннектор (BNC сокр. от Bayonet Neill Concelman) обжимной - электрический разъем с байонетной фиксацией закрепляется на кабеле обжимом с помощью специализированных клещей для коаксиальных кабелей. Такое соединение обеспечит безопасную, качественную и долговечную эксплуатацию видеоаппаратуры. BNC-разъем изготовлен из материалов:
- корпус - никелированный цинк;
- центральный контакт - латунь с напылением технического золота;
- диэлектрик - фторопласт;
- обжимная втулка - никелированная латунь.
Диапазон рабочих температур от -40°C до +110°C. Использование сплава меди (биметалл) и никелевого покрытия повышает долговечность разъема и позволяет применять в условиях климатических перепадов.
Коаксиальный штекерный разъем EC001131
Разъем штекер BNC RG-59 обжим (01-001B) Rexant 05-3002
Разъем штекер BNC RG-59 обжим REXANT
Обжимной BNC от Rexant под RG-59 — это тот самый разъем, который ставят, когда нужно быстро и аккуратно закончить коаксиал под видеосигнал или измерительную аппаратуру. Никакой экзотики: классический BNC-штекер с обжимом, рассчитанный на нормальную монтажную практику.
Чаще всего такие разъемы встречаются в линиях CCTV (аналоговое/HD по коаксиалу), на коммутации видеорегистраторов и камер, в небольших стойках, лабораторных подключениях и вообще везде, где коаксиальный кабель RG-59 нужно вывести на BNC без пайки. Удобен, когда монтаж идет потоком: обжал, проверил — и можно сдавать линию.
Ключевые характеристики по делу:
- Тип: BNC штекер (male)
- Способ монтажа: обжим (crimp)
- Кабель: RG-59
- Бренд / артикул: Rexant, 05-3002
Обжимной способ хорош тем, что при аккуратной разделке кабеля получается повторяемый результат: контакт не “гуляет”, разъем держится уверенно, а на монтаж уходит меньше времени, чем с пайкой. Плюс проще избежать перегрева центральной жилы и диэлектрика — частая проблема у тех, кто паяет BNC “на весу”.
Работает все просто: центральная жила коаксиала садится в контакт разъема, а оплетка фиксируется обжимной частью. За счет этого сохраняется нормальная механика соединения и стабильность контакта — именно то, что влияет на помехи, “снег” на картинке и периодические пропадания сигнала при шевелении кабеля.
Почему берут именно такой формат: понятный монтаж, быстрый ремонт трассы на объекте, минимум возни с паяльником, удобно держать запас в сумке монтажника. Для RG-59 это один из самых практичных вариантов, особенно на видеонаблюдении.
Рекомендации по применению: используйте обжимной инструмент под подходящий размер (матрицы должны совпадать с типом обжимной части), кабель разделывайте аккуратно — оплетку не рвите и не оставляйте “усики”, чтобы не ловить коротыш на центральную жилу. После обжима стоит слегка потянуть разъем и прозвонить линию: центральная жила — отдельно, экран — отдельно, между ними — без замыкания.
