Коннектор джек RJ-45 8P8C CAT 5e (экран) REXANT
Коннектор джек RJ-45 8P8C CAT 5e (экран) REXANT 05-1023

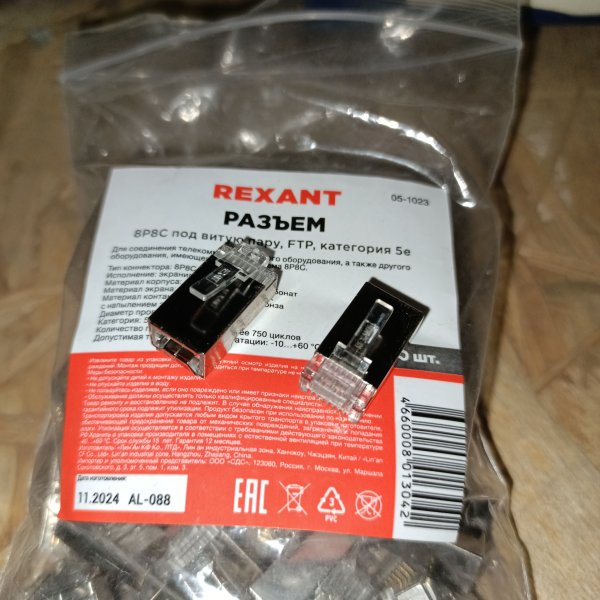

Джек RJ-45 8P8C CAT 5e (экран) REXANT предназначен для соединения телекоммуникационного оборудования: компьютеры, офисные АТС, сетевые коммутаторы, концентраторы, коммутационные панели, маршрутизаторы, патч-панели, сетевые карты, а также другого оборудования, имеющего гнездо разъема 8P8C. Джек RJ-45 8P8C (англ. Registered jack) размещают на конце компьютерных или телефонных кабелей для соединения с розеткой, хабом, свитчем, сервером, модемом, роутером или другим компьютером. Штекер изготовлен из прозрачного качественного пластика и имеет 8 посадочных мест и 8 ножей-контактов. Отличительной особенностью является наличие экрана, который защищает сигнал от электромагнитных помех. На контакты (ножи) нанесен слой технического золота 3мкм для безупречной пропускной способности разъема. Для опрессовки разъема на кабеле необходим специальный обжимной инструмент.
- PoE - технология передачи электрической энергии вместе с данными.
Согласно стандартам IEEE 802.3af-2003 и IEEE 802.3at-2009 все разъемы серии RJ расчитнаны на номинальное напряжение 48 В постоянного тока ( макс = 57 В ) с максимальным током до 600 мА.
Модульный разъем (гнездо/штекер) EC001121
Джек компьютерный RJ45 (8P8C) кат.5E с экраном (уп.100шт) Rexant 05-1023
Rexant Разъем RJ-45(8P8C) под витую пару, FTP, категория 5e
Этот экранированный джек RJ-45 от Rexant — расходник из тех, которые либо делают соединение «как надо», либо потом начинаешь искать, почему линк то поднимается, то пропадает. Здесь формат 8P-8C под cat.5e и экран, так что его берут, когда важна аккуратная обжимка и меньше сюрпризов от помех.
В реальной работе такие коннекторы ставят на витую пару при сборке патч-кордов, ремонте уже проложенных линий и обвязке рабочих мест: компьютер, IP-камера, точка доступа, роутер, коммутатор. Полезен и в слаботочных шкафах, и «в поле», когда нужно быстро восстановить участок кабеля без замены всей трассы. Экранированный вариант чаще выбирают там, где рядом силовые линии, много оборудования, блоков питания и вообще шумная электромагнитная обстановка.
Ключевые характеристики:
- тип: джек (коннектор) RJ-45 8P-8C;
- категория: cat.5e;
- исполнение: с экраном;
- бренд: Rexant;
- артикул производителя: 05-1023.
Практика и конструктив в пользу монтажника: экран в коннекторе помогает корректно собрать экранированную линию, когда кабель и остальные компоненты тоже рассчитаны на экранирование. Это не «волшебная таблетка», но в нормальной сборке добавляет стабильности: меньше влияния наводок, особенно на длинных участках и рядом с источниками помех. Плюс банально удобнее поддерживать единый стандарт в проекте, когда вся СКС собрана экранированными элементами.
Что защищает и как это работает: экран коннектора участвует в экранирующем контуре линии — отводит наведенные помехи на общий экран кабеля и дальше на правильное заземление системы. Важно понимать момент: эффект будет только при грамотной сборке экранированного тракта (кабель, коннекторы/розетки, патч-панели) и корректном заземлении. Если заземления нет или оно сделано «для галочки», экран иногда приносит больше вопросов, чем пользы.
Почему берут: когда нужно быстро и предсказуемо обжать cat.5e под обычный Ethernet, но с запасом по помехоустойчивости. Часто выбирают как рабочий вариант для монтажных комплектов: совместимая геометрия RJ-45, понятный формат 8P-8C и экранирование там, где оно действительно уместно.
Рекомендации по применению: используйте обжимные клещи под RJ-45 и не ленитесь проверить раскладку жил (T568A или T568B — главное, чтобы одинаково на обоих концах). Для экранированных линий берите экранированный кабель и компоненты по всей цепочке и заранее продумайте, где и как делается заземление. После обжима лучше прогнать линию тестером — это экономит время на поиске «плавающих» контактов.
