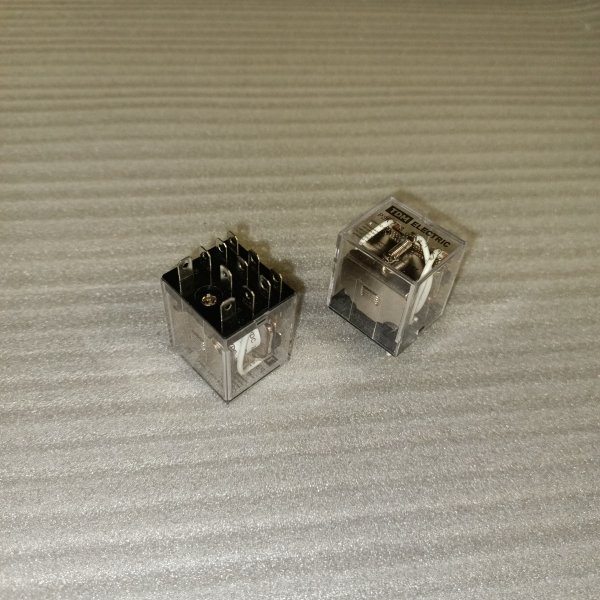

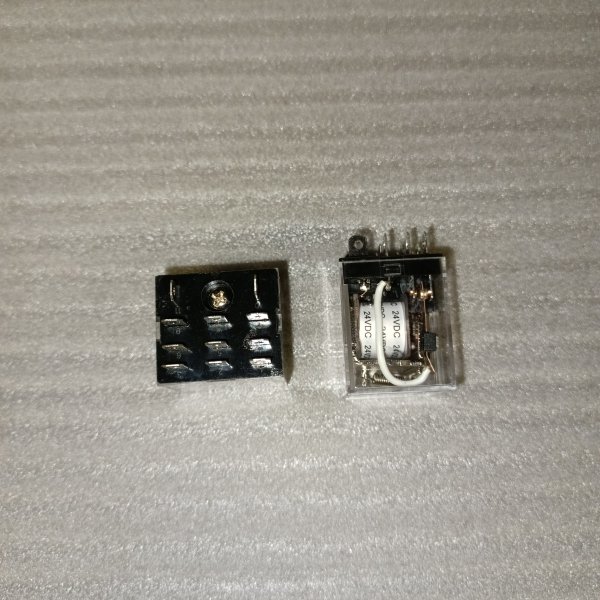

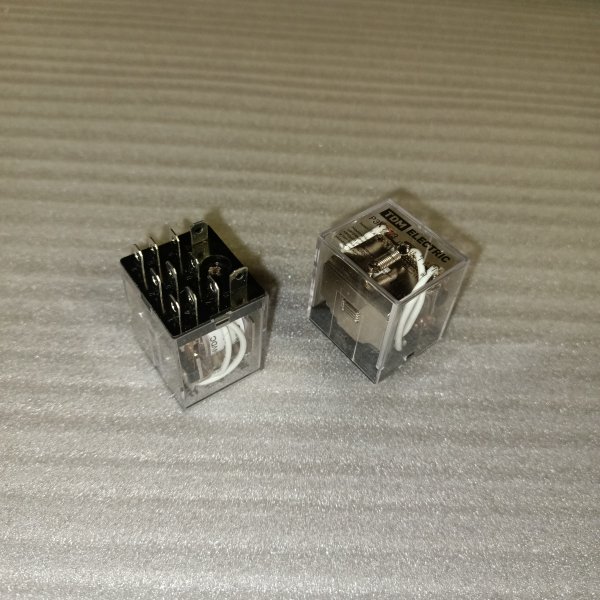

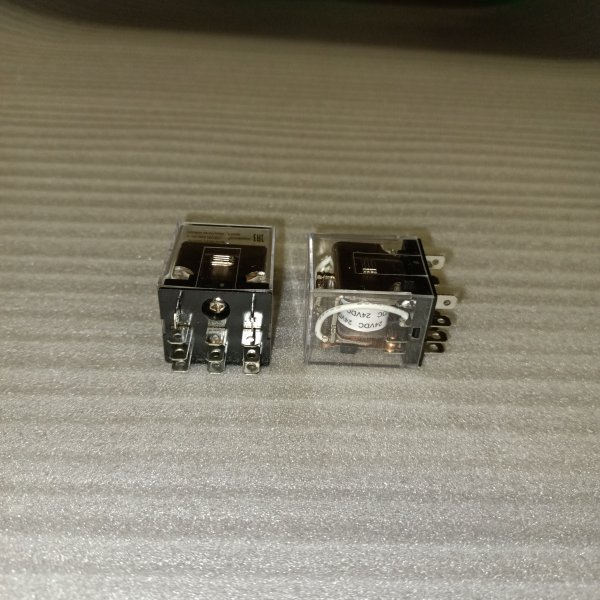

Реле промежуточное РЭК77/3 ТДМ, номинальный ток 10А, напряжение катушки 24 В, тип напряжения DC, 3 переключающих контакта
Описание
Реле промежуточное РЭК77/3 ТДМ, номинальный ток 10А, напряжение катушки 24 В, тип напряжения DC, 3 переключающих контакта SQ0701-0012
Промежуточные реле - это устройства, которые служат для усиления и переключения сигналов между различными устройствами или элементами системы. Они имеют один или несколько контактов, которые переключаются под воздействием электрического сигнала.
Промежуточные реле РЭК77 обычно используются в автоматических системах управления, системах контроля, а также в электрощитовых и панельных распределительных щитах. Эти реле могут иметь различные конфигурации контактов, например, нормально разомкнутые (НР), нормально замкнутые (НЗ) и перекидные контакты.
- Назначение:
- Предназначены для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.
- Применение:
- для управления нагрузками небольшой мощности, требующими большого количества коммутаций;
- для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле;
- в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д.;
- коммутации электрических цепей переменного и постоянного тока.
- Конструкция:
- В реле применяются серебросодержащие контакты.
- Реле может комплектоваться модульными розеточными разъемами для крепления как на DIN-рейку, так и на панель с помощью винтов.
- На разъемах расположены зажимы выводов переключающих контактов и катушки управления.
- Характеристики:
- Номинальный ток: 10 А
- Тип напряжение катушки управления: DC
- Напряжение катушки управления: 24 В
- Типоразмер: реле c 3 переключающими контактами
Описание от производителя:
Назначение:
Предназначены для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.
Применение:
Для управления нагрузками небольшой мощности, требующими большого количества коммутаций. Для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле. В автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д.. Коммутации электрических цепей переменного и постоянного тока.
Преимущества:
Ассортимент реле РЭК гораздо шире ассортимента большинства российских производителей, что позволяет применять реле РЭК торговой марки TDM ELECTRIC для управления нагрузкой в сетях любого напряжения. В ассортименте реле РЭК имеются исполнения с индикацией наличия напряжения на управляющей катушке. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А. Любое рабочее положение в пространстве. Уменьшенные габариты реле предоставляют возможность более рационального размещения изделий на монтажной плоскости.
Материалы:
Применение серебросодержащих контактов повышает надежность контактирования и долговечность реле.
Характеристики
| Бренд | TDM Electric |
| Номинальный ток | 10 А |
| Количество НО/НЗ полюсов | 3 |
| Напряжение цепи управления | 24 В |
| Ток цепи управления | Постоянный |
| Установка | Розетка |
Классификация ETIM
ETIMОбзор от AI
- Щиты автоматики и управления: коммутация исполнительных устройств по сигналам ПЛК, реле времени, датчиков
- Инженерные системы зданий: вентиляция, насосные группы, отопление, управление освещением
- Промышленные шкафы: развязка и усиление управляющих цепей, формирование промежуточных команд
- Системы сигнализации и оповещения: управление сиренами, лампами, вспомогательными цепями
- Модернизация оборудования: замена/добавление промежуточных реле в существующих схемах
- Тип изделия: электромагнитное реле серии РЭК77
- Исполнение: РЭК77/3
- Номинальный ток контактов: 10 А
- Напряжение катушки управления: 24 В DC (постоянный ток)
- Производитель: TDM Electric
- Артикул: SQ0701-0012
- Катушка 24 В DC: удобна для типовых цепей управления в автоматике и шкафах с низковольтным питанием
- Коммутация нагрузки до 10 А: подходит для широкого спектра исполнительных устройств
- Промежуточное включение: снижает нагрузку на выходы контроллеров и другой управляющей аппаратуры
- Универсальность применения: подходит для схем включения, блокировок, сигнализации и распределения команд
- Практичное решение для щитов: упрощает обслуживание и замену элементов в цепях управления
- Проверьте соответствие напряжения управления: требуется 24 В постоянного тока
- Убедитесь, что коммутируемый ток и характер нагрузки соответствуют 10 А (особенно для индуктивных нагрузок)
- Для корректной установки учитывайте используемую колодку/основание и тип монтажа, принятый в вашем щите
