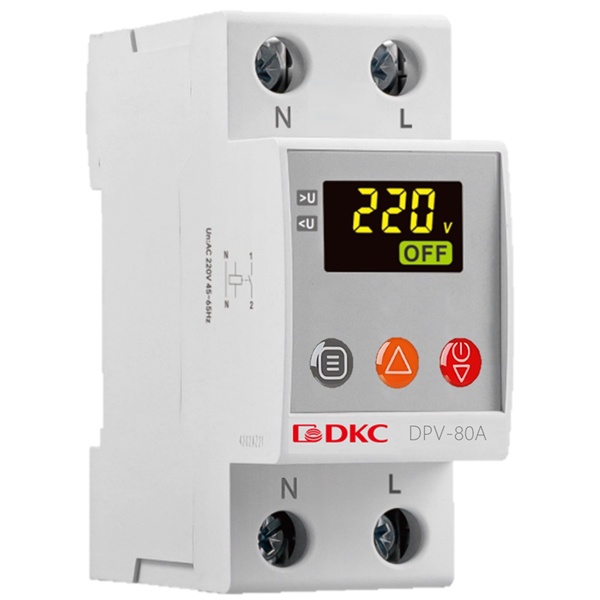

Одномодульное реле контроля 80А однофазного электрического напряжения DRV 120-300 Вольт
Одномодульное реле контроля 80А однофазного электрического напряжения DRV 120-300 Вольт DPV-80A
Реле контроля напряжения DKC DRV - функциональное устройство для защиты однофазной электрической сети от недопустимых отклонений напряжения. Прибор рассчитан на работу в сети переменного тока 220 В AC и позволяет контролировать параметры электропитания в диапазоне 120–300 В. Такое решение подходит для использования в распределительных щитах жилых, коммерческих и технических объектов, где важно снизить риск повреждения подключенного оборудования из-за нестабильного электроснабжения.
Модель оснащена одним переключающим контактом 1CO и рассчитана на ток до 80 А согласно характеристикам изделия. Реле отслеживает уровень напряжения и обеспечивает переключение контактов при достижении установленных пороговых значений, помогая организовать защиту электросети от повышенного или пониженного напряжения. Конкретные параметры срабатывания и восстановления настраиваются в соответствии с возможностями устройства и требованиями защищаемой системы.
Компактное исполнение шириной 2 модуля позволяет рационально использовать пространство электрического щита и упрощает интеграцию прибора в систему распределения питания. Реле DKC DRV может применяться в составе электроустановок для защиты бытовой техники, осветительных систем и другого совместимого оборудования.
Реле контроля напряжения DKC сочетает компактные размеры, широкий диапазон контролируемого напряжения и высокую заявленную токовую характеристику. Перед установкой необходимо проверить схему подключения, допустимую нагрузку, условия эксплуатации и требования производителя к монтажу и защите цепи. Это поможет подобрать устройство для конкретной электрической системы и обеспечить корректную работу оборудования.
- Характеристики:
- Со съемными клеммами - Нет
- Контроль минимального однофазного напряжения - Да
- Контроль минимального трехфазного напряжения - Нет
- Контроль максимального однофазного напряжения - Да
- Контроль максимального трехфазного напряжения - Нет
- Функция гистерезиса для однофазного напряжения - Да
- Функция гистерезиса для трехфазного напряжения - Нет
- Контроль минимального напряжения при постоянном токе - Нет
- Контроль максимального напряжения при постоянном токе - Нет
- Функция гистерезиса для напряжения при постоянном токе - Нет
- Тип измеряемого напряжения - AC (перемен.)
- Номинальный коммутируемый ток - 80 А
- Максимальная задержка на включение - 600 с
- Тип подключения - Винтовое соединение
- Напряжение питания цепи управления - 150-220 В
- Максимальная задержка на отключение - 10 с
- Минимальная задержка на отключение - 0.1 с
- Тип напряжения управления - AC (перемен.)
- Количество переключающих (перекидных) контактов - 1
- Диапазон измеряемого напряжения №1 - 120-210В
- Диапазон измеряемого напряжения №2 - 230-300В
| Место установки | DIN-рейка |
| Бренд | DKC |
| Максимальный порог напряжения | 300 В |
| Дисплей | Да |
| Контакт | 1 NO |
| Минимальный порог напряжения | 120 В |
| Регулировка времени срабатывания | Да |
| Максимальный коммутируемый ток (АС1) | 80 А |
| Регулировка порогов напряжения | Да |
| Тип напряжения | Однофазное |
| Модульная ширина | 2 |
