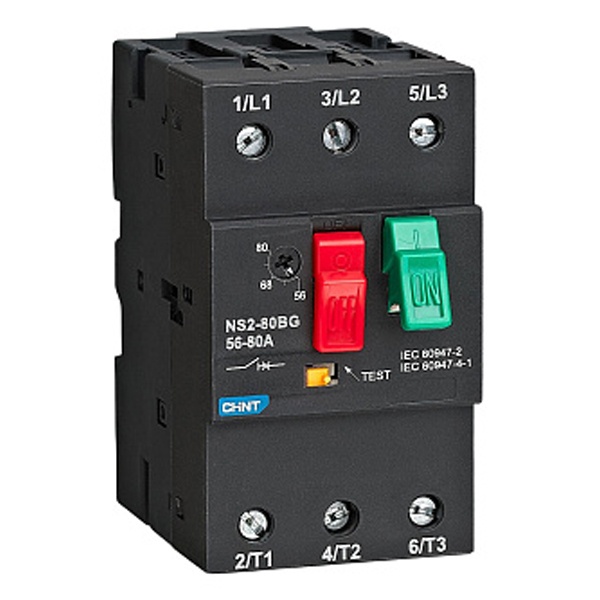

Выключатель автоматический защиты двигателя Chint NS2-80BG 56-80А (R) 599663

Кнопочный автоматический выключатель пуска и защиты электрических двигателей 56-80А, Чинт NS2-80BG 599663

В цепь питания двигателя ставят автомат с кнопочным управлением, чтобы отключать линию при перегрузке и коротком замыкании. Тепловую защиту выставляют по току до 80 А. На 400 В переменного тока держит предельную отключающую способность 50 кА и рабочую 17,5 кА, поэтому отрабатывает как при тяжёлом КЗ, так и в режиме повторного включения после отключения.

Применяют в шкафах управления и силовых щитах, где нужна защита двигателя по току и ручное оперативное отключение с панели. Используют в составе схем пуска и защиты электродвигателей, когда требуется локально разорвать силовую цепь и зафиксировать состояние аппарата.

Монтаж ведут в разрыв силовой линии: ввод заводят на входные клеммы, выход уводят на двигатель. Включение и отключение выполняют кнопками на лицевой части, там же выполняют установку тока тепловой защиты. После срабатывания возвращают аппарат в рабочее состояние кнопочным приводом.
