Колодка ДКС для выравнивания потенциалов
Колодка ДКС для выравнивания потенциалов NE1001
Данная шина уравнивания потенциалов торговой марки ДКС серии Юпитер предназначена для объединения всех открытых проводящих частей, которые доступны для прикосновения. С ее помощью обеспечивается защитное уравнивание потенциалов между проводящими элементами конструкции здания и электробезопасность. Для подключения возможно использовать:
• 1 плоский проводник сечением до 30х4 мм;
• 1 круглый проводник диаметром до 8 мм;
• до 10 круглых проводников сечением 4-25 кв мм.

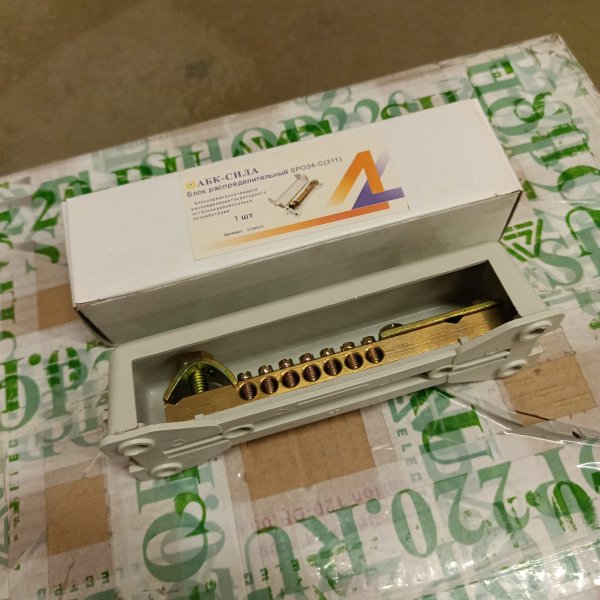

Шина имеет следующие размеры: длину – 175 мм, ширину – 50 мм и высоту – 45 мм. Материалом изготовления является латунь. Элемент для выравнивания потенциалов заключен в защитный кожух, корпус которого выполнен из прочного пластика. Установку шины производят на поверхности в специальных местах, обеспечивающих удобный доступ для квалифицированных специалистов. Система молниезащиты и заземления применяется для защиты жилых, коммерческих и производственно-складских помещений.
Шина уравнивания потенциала EC001470
Шина уравнивания потенциалов 10х4-25кв.мм 1х50кв.мм 1х4х30мм с пласт. опорой DKC NE1001
Шина уравнивания потенциалов, 10х4-25 мм2, 1х50 мм2, 1х4х30 мм
Шина уравнивания потенциалов — та самая «точка сборки», где удобно и аккуратно свести все защитные проводники в одном месте. В нормальном монтаже она экономит время на раскладке проводов и помогает держать контур PE/уравнивание потенциалов в порядке, без россыпи соединений по щиту или стене.
Её ставят в электрощите, в вводном распределительном устройстве, рядом с ГЗШ, а также в местах, где нужно собрать уравнивание потенциалов: в частном доме, на коммерческих объектах, в техпомещениях. Подходит, когда нужно подключить несколько линий небольшого сечения и при этом оставить возможность завести один более «толстый» провод — например, от основного защитного проводника или перемычки между шинами.
Ключевые параметры DKC NE1001:
- габарит шины: 10х4 мм;
- подключаемые проводники: до 25 мм2 (несколько линий) и отдельный ввод 1х50 мм2;
- крепеж/клеммные точки: 1х4х30 мм (по исполнению изделия).
По практике такие шины берут, когда нужно сделать соединения читабельно: каждый провод на своём месте, с нормальной прижимной точкой, без «скруток» и без попыток запихнуть два наконечника под один винт. Удобно и для первичного монтажа, и для обслуживания — когда через год открываешь щит, всё легко прозванивается и понятно, куда что приходит.
Что делает и как это работает. Шина объединяет металлические части и защитные проводники в общую систему уравнивания потенциалов. В итоге между доступными для прикосновения элементами не возникает заметной разницы напряжений, а при повреждении изоляции ток уходит по пути с малым сопротивлением в защитную цепь, помогая автоматике отработать быстрее.
Почему её берут: компактно собирает несколько PE/уравнивающих проводников, позволяет завести провод большего сечения отдельным подключением, облегчает порядок в щите и снижает риск «самодеятельных» соединений, которые потом греются или отваливаются.
Рекомендации по применению. Подбирайте сечение подключаемых проводников по проекту и фактической схеме уравнивания потенциалов. Перед затяжкой убедитесь, что провод подготовлен правильно (наконечник/зачистка по месту), а после монтажа полезно пройтись контрольной протяжкой и прозвонкой цепи PE — это занимает минуты, но экономит часы на поиске проблем позже.
