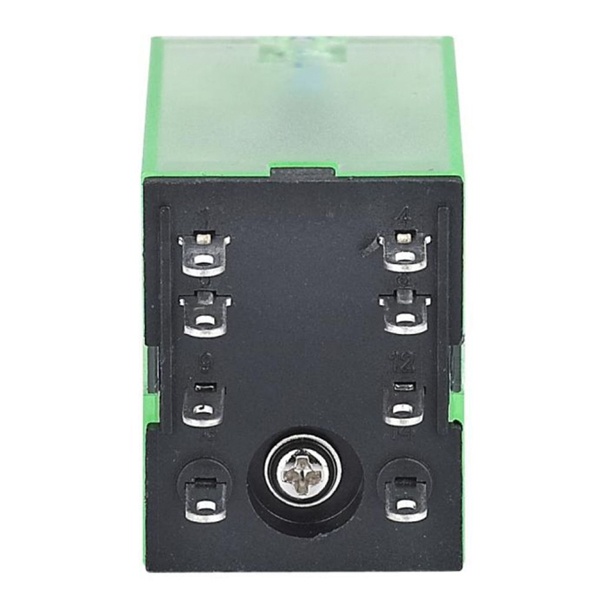

Промежуточное реле Chint с кнопкой тестирования NJDC-17(D)/3ZS 3NO/NC с индикацией LED 5А 220В AC 651067

Промежуточное реле Chint NJDC-17(D)/3ZS — рабочая «прослойка» между слаботочной логикой и силовыми цепями, когда нужно надежно размножить или перекинуть сигнал на несколько линий. Удобно, что здесь сразу есть светодиодная индикация и кнопка теста: на щите это экономит время и нервы при пусконаладке и поиске ошибок.

В реальных схемах такие реле ставят в шкафах автоматики и управления: для развязки выхода контроллера/реле времени/датчика и дальнейшего управления контакторами, клапанами, сигнализацией, межшкафными цепями. Частая история — когда одного управляющего сигнала мало, а нужно одновременно дать команду на несколько цепей или собрать нужную логику на «сухих» контактах.

Ключевые параметры по паспорту:

• катушка: 220 В AC;
• контактная группа: 3 переключающих контакта (3NO/NC);
• коммутируемый ток: до 5 А;
• индикация состояния: LED;
• кнопка тестирования: есть;
• серия/модель: NJDC-17(D)/3ZS;
• артикул производителя: 651067.

Практическая ценность кнопки теста в том, что можно принудительно «щёлкнуть» реле и проверить, как отрабатывают цепи после него — не подавая управляющее напряжение на катушку и не трогая логику контроллера. LED-индикация помогает сразу увидеть, есть ли питание на катушке и срабатывает ли реле: это особенно полезно, когда в шкафу десятки одинаковых элементов и искать «потерянный» сигнал приходится по месту.

Работает всё просто: при подаче 220 В AC на катушку реле срабатывает, и три перекидных контакта меняют состояние — нормально разомкнутые замыкаются, нормально замкнутые размыкаются. Так вы получаете гальванически развязанный набор контактов, которым можно коммутировать вторичные цепи управления или сигнальные линии в пределах допустимого тока.

Почему берут именно такую конфигурацию — потому что 3 перекидных контакта обычно закрывают большинство «щитовских» задач без городских перемычек и дополнительных реле: один контакт, например, на команду, второй на блокировку/разрешение, третий на сигнализацию или обратную связь. Плюс визуальный контроль и ручная проверка без лишних действий.

Рекомендации по применению: перед выбором проверьте, что у вас действительно катушка на 220 В переменного тока (а не 24 В или DC). По току 5 А реле нормально подходит для цепей управления; если планируете коммутировать нагрузку с заметными пусковыми токами (катушки, лампы, соленоиды), закладывайте запас и при необходимости разгружайте контакт через контактор или промежуточный элемент. Кнопку теста используйте аккуратно на наладке: она удобна, но не заменяет нормальную проверку схемы и маркировки проводов.
