Черная кнопка стеклоподъемника Рексант 20 Ампер на 3 положения с индикацией и проводами
Описание

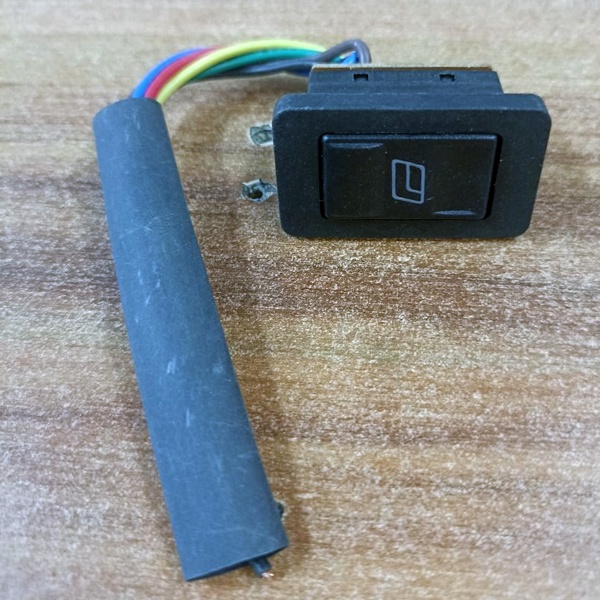

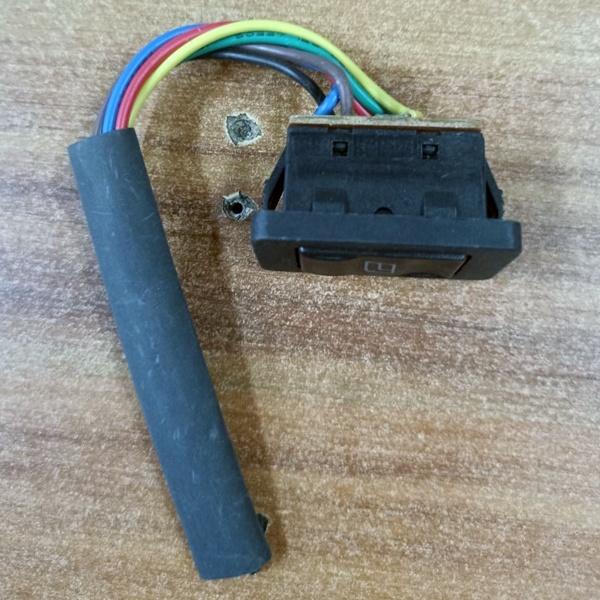

Черная кнопка стеклоподъемника Рексант 20 Ампер на 3 положения с индикацией и проводами 36-4430
Компактный выключатель с клавишей торговой марки Rexant представляет собой кнопку стеклоподъемника на 3 положения без фиксации: (On)-Off-(On) – которая предназначена для коммутации электрических цепей напряжением до 12 Вольт. Она выполнена в черном цвете и оснащена клавишей прямоугольной формы со световой индикацией, чем обеспечивает легкость поиска при отсутствии освещения. Клавиша стеклоподъемника применяется в качестве комплектующего изделия в автомобильном электрооборудовании: легковом, грузовом и пассажирском транспорте. Принцип ее действия основан на замыкании и размыкании контактов клавишей. Нагрузка тока для этого устройства составляет 20 Ампер. Его монтаж осуществляется простым защелкиванием на плоских панелях толщиной от 0.8 до 3 мм. Количество контактных групп – 1, количество контактов в контактной группе – 6. Подключение контактов производится с помощью проводов (15 см), методом скрутки или пайки, либо используя соединительные клеммы. Механическая износостойкость кнопки составляет 10 000 циклов. Рабочая температура эксплуатации находится в диапазоне от -25 до +85 градусов Цельсия.
Классификация ETIM
ETIMОбзор от AI
Клавишный переключатель Rexant 36-4430 — тот самый «автомобильный» формат, который ставят туда, где нужно уверенно коммутировать нагрузку от 12 В и при этом иметь понятную индикацию. Нажатие четкое, по месту встает аккуратно, подсветка помогает не искать кнопку на ощупь.
Чаще всего такой переключатель берут для управления стеклоподъемником, но по факту он подходит для любой 12-вольтовой реверсивной нагрузки, где нужно кратковременно подать питание в одну или другую сторону: приводы, небольшие лебедки/механизмы, актуаторы, самодельные панели управления в авто, спецтехнике, лодках и т.п. Удобен, когда хочется получить привычную «качельку» с возвратом в нейтраль.
Ключевые параметры по делу:
- питание цепей: 12 V;
- допустимый ток: до 20 А;
- схема контактов: 6с;
- логика работы: (ON)-OFF-(ON) — два направления с возвратом и средним положением «выкл»;
- цвет: черный;
- есть подсветка.
Практика и конструктив, как это ощущается в работе. Среднее положение OFF удобно тем, что механизм не «висит» под питанием — отпустили клавишу, и команда снялась. Это особенно полезно на стеклоподъемниках и приводах: меньше риск случайно оставить мотор в нагрузке. Подсветка — не украшение, а реально полезная вещь в салоне/кабине и на пультах: кнопку видно боковым зрением, проще попасть в нужную в перчатках.
Как работает и что контролирует. Схема (ON)-OFF-(ON) обычно используется для реверса: в одну сторону клавиша замыкает одну пару контактов, в другую — другую, а в центре цепь разомкнута. За счет этого можно кратковременно подавать питание на мотор «вверх/вниз» или «вперед/назад», не удерживая отдельный фиксатор.
Почему берут именно такой формат. Во-первых, выдерживает приличный ток для 12-вольтовых цепей. Во-вторых, понятная логика управления: нажал — работает, отпустил — остановилось. В-третьих, подсветка экономит время и нервы в темноте, особенно когда переключателей на панели несколько.
Рекомендации по применению. По току 20 А стоит помнить простое правило: чем ближе вы подходите к пределу, тем важнее нормальное сечение провода, качественные клеммы и аккуратные соединения без «скруток». Для реверсивных моторов заранее проверьте распиновку/схему подключения конкретно под вашу задачу, чтобы направления совпали с маркировкой «вверх/вниз» на панели. Если нагрузка тяжелая или пусковые токи высокие, лучше закладывать запас по цепи или использовать промежуточное реле/контактор, а переключатель оставить как управляющий.
