Влагозащищенный выключатель 15 Ампер Рексант с синей клавишей и индикацией
Описание
Влагозащищенный выключатель 15 Ампер Рексант с синей клавишей и индикацией 36-2361

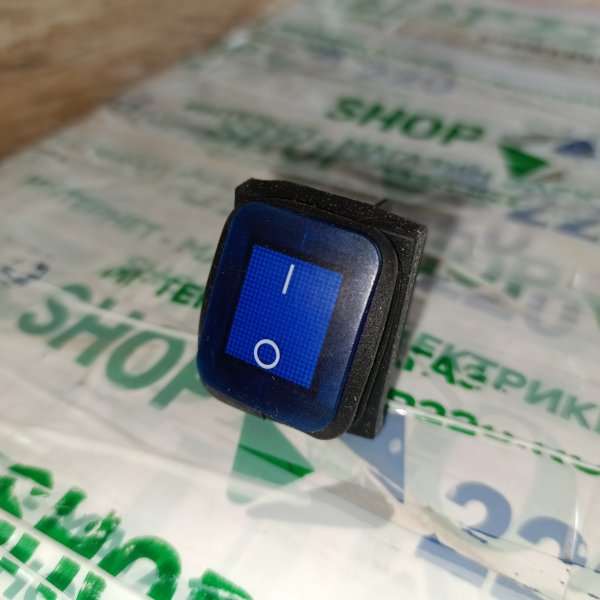

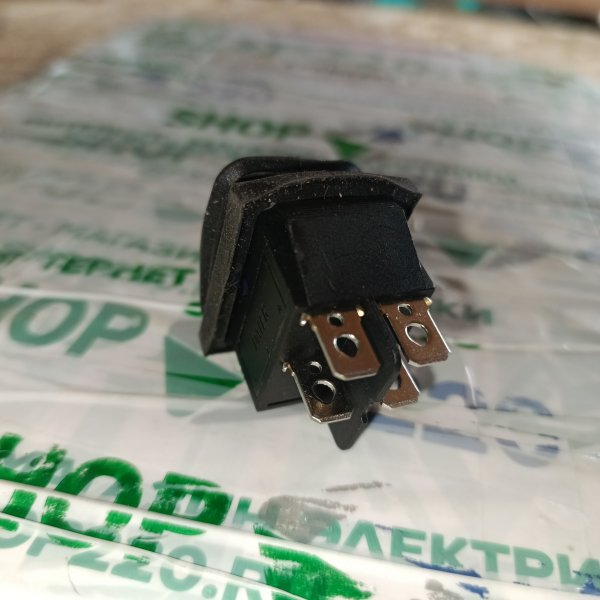

Клавишный выключатель от компании Rexant представляет собой устройство с синей клавишей прямоугольной формы и подсветкой, которое предназначено для коммутации электрических цепей переменного тока напряжением до 250 Вольт. Оно применяется в качестве комплектующего изделия различного электрооборудования в условиях повышенной влажности: в сетевых фильтрах и удлинителях, блоках питания и т.п. Его отличительной особенностью выступает защитная оболочка клавиши, которая обеспечивает продолжительный срок службы изделия и не пропускает пыль и влагу в механизм переключения. Данная модель может управлять одной двухполюсной линией и имеет два положения с фиксацией: On-Off. Принцип действия выключателя основан на изменение клавишей положения силовых контактов. Номинальный ток для него составляет 15 Ампер. Монтаж осуществляется простым защелкиванием на плоских панелях толщиной от 0.8 до 3 мм. Количество контактных групп – 2, количество контактов в контактной группе – 2. Подключение контактов осуществляется плоской клеммой 6.6 мм, либо с помощью пайки. Контактное сопротивление имеет не более 35 мОм. Механическая износостойкость переключателя составляет 10 000 циклов. Рабочая температура эксплуатации находится в диапазоне от -25 до +85 градусов Цельсия.
Классификация ETIM
ETIMОбзор от AI
Клавишник с подсветкой — та самая мелочь, которая потом каждый день экономит время и нервы. Rexant 36-2361 рассчитан на 250 В и ток до 15 А, щелкает четко, а синяя подсветка помогает быстро найти выключатель в темноте или в «забитом» щите. Плюс влагозащита — полезная штука, если рядом влажный воздух, брызги или просто пыльная мастерская.
Чаще всего такой выключатель ставят в самодельные и серийные корпуса: в мастерских станках и вытяжках, в блоках питания и зарядных шкафах, в переносных удлинителях и распределительных коробках, на панелях управления, где нужно обычное понятное ON-OFF. Он хорошо подходит для техники, которая работает «включил — работаешь — выключил», без сложных режимов и лишней электроники. Подсветка особенно удобна на объектах, где свет выключили, а оборудование нужно быстро обесточить или наоборот запустить.
По характеристикам здесь все по делу:
- напряжение сети: 250 V;
- допустимый ток: 15 A;
- схема: ON-OFF;
- количество контактов: 4 (4с);
- цвет клавиши: синий;
- есть подсветка;
- исполнение с влагозащитой.
Из практики: 4 контакта — это не «про запас», а реальный плюс, когда нужно коммутировать не один провод. Например, разрывать сразу фазу и нейтраль на однофазной нагрузке или делать два независимых разрыва в одной клавише (в зависимости от вашей схемы). Подсветка помогает не только «найти глазами», но и понять состояние: на панели с несколькими выключателями это сильно снижает шанс дернуть не то, особенно когда работаешь в перчатках или на ходу. Влагозащита в таких выключателях обычно спасает от мелких брызг и конденсата — не магия, конечно, но ресурс в реальных условиях добавляет.
Работает он просто: внутри стоит механическая защелка, которая фиксирует два положения клавиши, и контактная группа, которая замыкает или размыкает цепь. Подсветка запитана от сети и светится, когда на выключателе есть питание (конкретная логика зависит от схемы подключения — можно сделать, чтобы подсветка горела в одном из состояний). Важно понимать, что выключатель не «защищает» от перегрузки или короткого замыкания — он только коммутирует. За защиту отвечают автомат, предохранитель или электронная защита в устройстве. Зато в своей роли он делает главное: дает уверенный разрыв цепи и не превращается в «плавающий контакт», из-за которого потом греются клеммы и пахнет пластиком.
Почему его берут: из-за нормального запаса по току для бытовых и мастерских нагрузок, из-за подсветки (реально удобна, когда выключатель на корпусе или под столом), и из-за влагозащитного исполнения — когда не хочется бояться каждого влажного вечера в гараже или пыли в цеху. Плюс синий цвет хорошо читается на темных панелях и не теряется среди стандартных черных клавиш.
Рекомендации по применению: перед установкой прикиньте ток вашей нагрузки и характер работы — для двигателей, компрессоров и всего, что стартует с броском тока, лучше оставлять запас и не работать «впритык» к 15 А. Подключение делайте на обесточенной линии, провод под клемму зачищайте аккуратно, без «лохматых» жил, и после протяжки проверьте, чтобы провод не выдергивался. Если ставите в корпус, следите за посадкой и уплотнением: влагозащита имеет смысл только когда выключатель сидит ровно и без перекосов. И не забывайте: автомат/предохранитель по линии обязателен — выключатель не заменяет защиту.
