Заглушка металлическая для монтажа кабельных лотков 100*50 ДКС из оцинкованной стали
Заглушка металлическая для монтажа кабельных лотков 100*50 ДКС из оцинкованной стали 30193
Лотковые системы кабельной укладки, смонтированные из основных элементов и дополнительных аксессуаров серийной линейки ДКС S5 «Combitech», отличаются высокой мобильностью и безопасностью. Ассортимент вспомогательных деталей для решения задач прикладного нестандартного характера чрезвычайно разнообразен и соответствует габаритам всей серийной продукции.

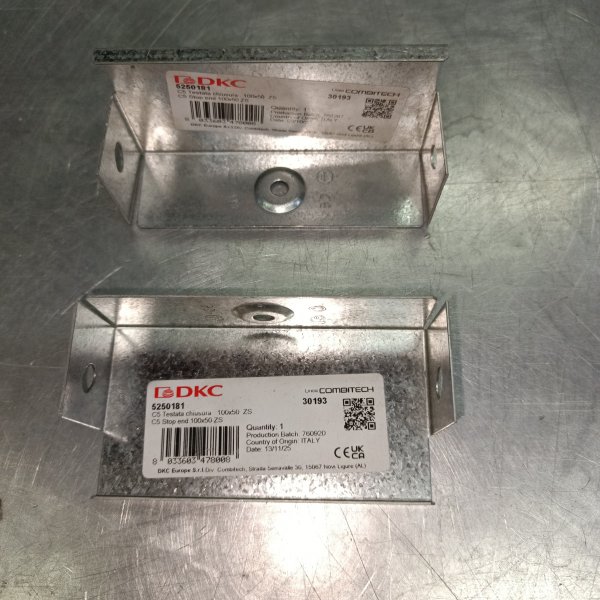

Для оформления завершения лотковой магистрали с неполным вхождением линейного элемента, используются сборные заглушки, состоящие из торцевой пластины и двух опорных уголков. Уголки монтируются на пластину с помощью винтового крепления. Свободные крылья имеют по два отверстия для проходного соединения с лотком.
Все элементы сборной конструкции производятся из стального проката толщиною 1мм, оцинкованного по методу Сендзимира.
Дополнительная информация об изделии
Производитель – компания ДКС (Россия).
Заглушка адаптирована к лотку с шириной основания – 100 мм и высотой боковых стенок – 50 мм.
Описание от производителя:
Одна из отличительных особенностей системы "S5 Combitech" – возможность создавать кабельные трассы, отличающиеся не только сложностью конструктива, но и высокой степенью пыле- и влагозащиты – до IP 44. Для достижения максимальной степени герметизации необходимо использовать неперфорированные аксессуары вместе с крышками, защитными пластинами для стыков лотков и заглушками для концевых участков трассы. Сборная заглушка TС устанавливается в торцах лотков в местах окончания трассы. Она состоит из пластины TC, двух уголков FR и крепежных элементов. Данный аксессуар применяется с лотками шириной 100 мм и высотой 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
| Бренд | DKC |
| Тип лотка | все |
Заглушка торцевая для листового кабельного лотка EC001574
Заглушка для лотка сборная TC 100х50 DKC 30193
Заглушка сборная ТС 100х50
Цельная заглушка DKC ТС 100х50 — это та самая мелочь, без которой трасса в коробе выглядит «незаконченной». Закрывает торец аккуратно, убирает лишние щели и помогает довести монтаж до нормального, профессионального вида.
Обычно такие заглушки ставят на концах участков кабель-канала: где трасса заканчивается у щита, в зоне рабочего места, у розеточного блока или просто на тупиковом ответвлении. Полезна и при поэтапном монтаже: временно закрыли короб, а когда придет время нарастить линию — сняли и продолжили без колхоза с изолентой и обрезками пластика.
Ключевые характеристики
- тип: заглушка торцевая, цельная;
- совместимость: система DKC ТС под сечение 100х50;
- бренд: DKC;
- артикул производителя: 30193.
По конструкции цельная заглушка удобна тем, что закрывает торец полностью и выглядит аккуратно даже на видимых участках трассы. В реальной работе это экономит время на «подгонку»: поставил — и торец ровный, без зазоров, где обычно цепляется взгляд и собирается пыль. Плюс меньше шансов, что об край короба кто-то заденет кабель при обслуживании.
Что она дает по защите и как работает
Заглушка перекрывает открытый торец кабель-канала и отделяет проводку от внешней среды на самом уязвимом месте — конце трассы. За счет этого внутрь меньше попадает мусора, а кромка канала не остается «голой». Для кабеля это простая, но важная вещь: нет случайных заломов у выхода и меньше риска задеть изоляцию при протяжке или дальнейших работах рядом.
Почему берут
Берут, когда нужно закрыть короб нормально, а не «как-нибудь». Особенно на объектах, где кабель-канал на виду: офисы, коридоры, техпомещения, магазины. И еще потому, что совместимые аксессуары в одной системе обычно встают без сюрпризов по посадке и внешнему виду.
Рекомендации по применению
Перед установкой проверьте, что короб именно серии ТС и сечением 100х50 — тогда заглушка сядет корректно. Ставьте ее после окончательной укладки кабеля, а если трассу планируете продолжать позже — используйте заглушку как временное закрытие, чтобы внутрь не набивалась строительная пыль. Если торец подрезан на объекте, лучше сделать рез ровным — на аккуратном торце заглушка держится и смотрится заметно лучше.
